Проверка компонентов

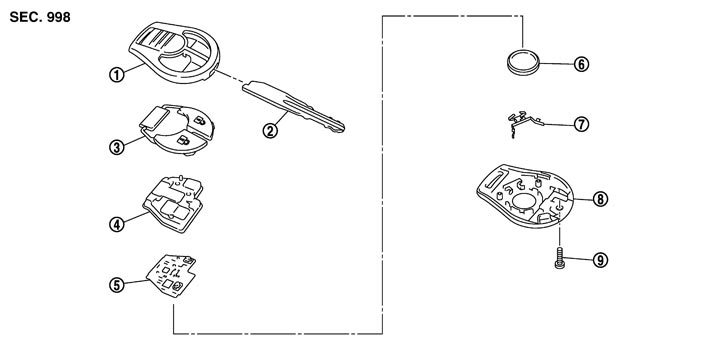

キー一体型リモコン
|
1. |
ケースアッパー |
2． |
キー |
3． |
スイッチカバー |
|
4． |
スイッチラバー |
5． |
基盤 |
6． |
電池 |
|
7． |
プレート |
8． |
ケースロア |
9． |
スクリュー |
- 1.ケースロア(8)裏の取り付けスクリュー（9）を外す。

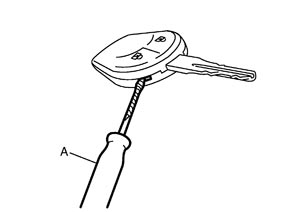

- 2.テープを巻いたマイナスドライバー等（A）を差し込み、ケースアッパ（1）、ケースロア（8）を分離する。
- 3.基盤を交換する場合。
- ケースアッパーに組み込まれている基盤（5 ）を取り外し交換する。■ 注意 ■基盤面に直接手で触れないようにすること。
- 4.電池（6）を交換する場合。
- ケースロア（8）から電池（6）を取り外し交換する。
交換用電池 ：コイン型リチウム電池（CR1620） ■ 注意 ■電池を交換するときは、電極接点にゴミや油脂等の異物を付着させないように注意すること。
- 5.交換後、スイッチラバー(4)及びプレート（7）などの挟み込みに注意しながらケースアッパー（1）及びケースロア（8）をかん合させ、スクリュー（9）で締め付ける。
■ 注意 ■
部品交換後、すべてのリモコン機能が正常に作動することを必ず確認すること。 リモコン電池点検電流値が10 mA相当となる抵抗（約300 Ω程度）をつなげて電圧を点検する。
| 電圧値 | ：約2.5 V ～ 約3.0 V |
