Проверка системы входного тюнера с дистанционным управлением, интеллектуальная система ключей

Проверка системы тюнера с дистанционным управлением



 1.リモコンエントリーチューナー信号点検
  1. イグニッションノブをLOCK位置にする。
  2. イグニッションノブにメカニカルキーを差し込んでいる場合は抜き取る。
  3. インテリジェントキーユニット車両側コネクター〜ボディーアース間の電圧を測定する。
    測定端子
    		測定条件
    		波形又は電圧（参考値）
    （+）
    		（-）
    9
    		ボディーアース

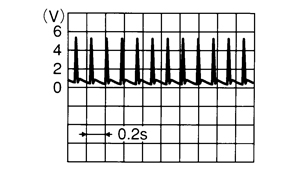

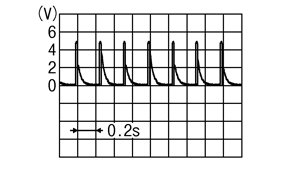

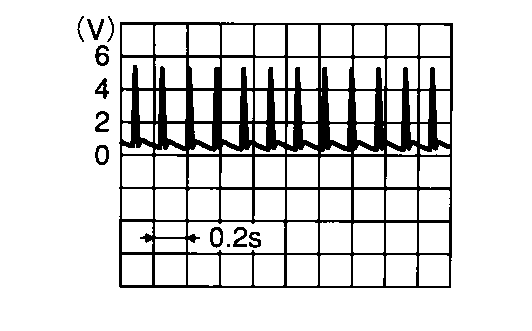

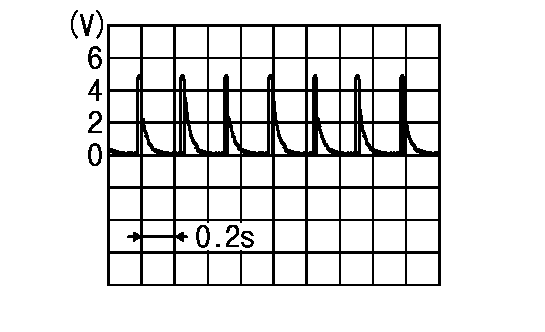

    		待機時

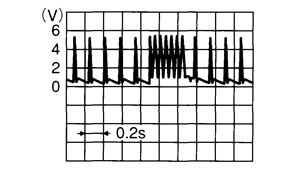

    受信時

    21
    		ボディーアース
    		インテリジェントキーを車内に入れてイグニッションノブを押す
    		約0（V）
    上記以外


点検結果

OK>>リモコンエントリーチューナー系統正常

NG>>リモコンエントリーチューナー系統点検を継続する
