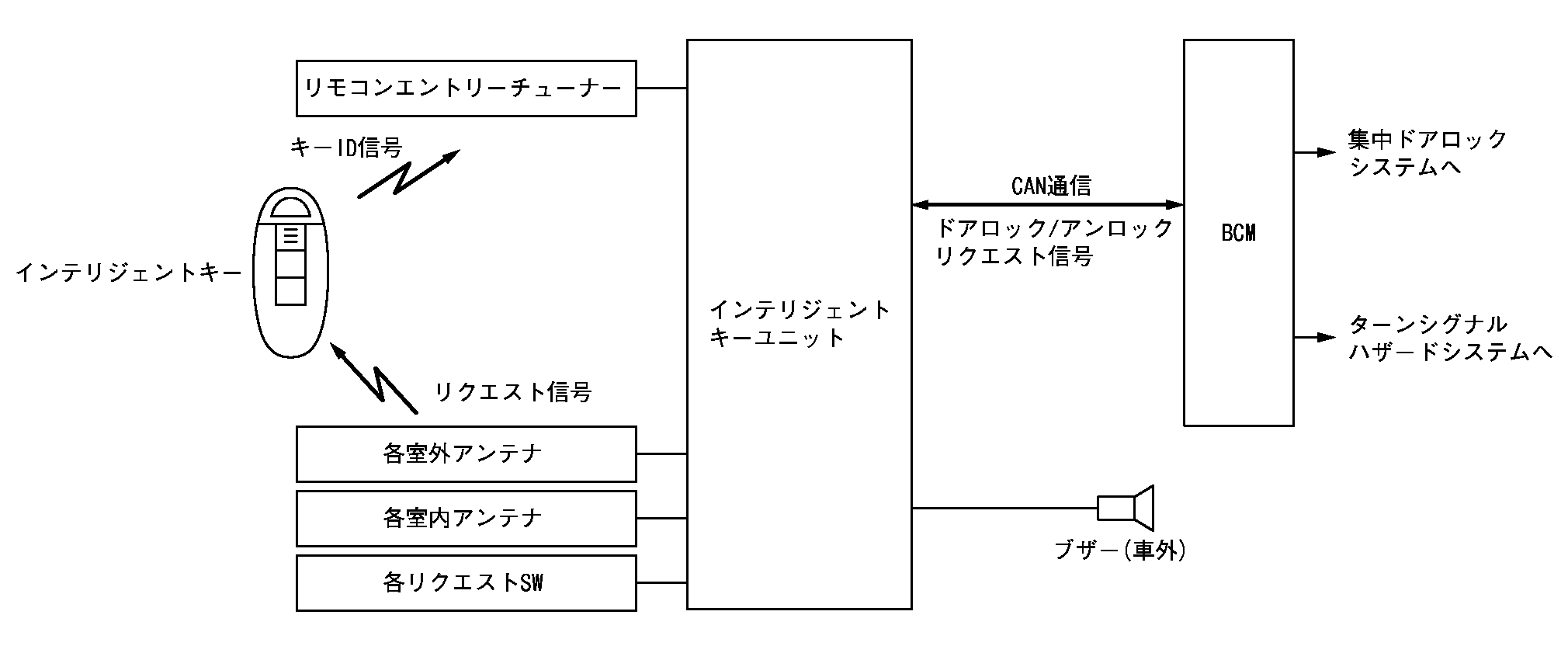

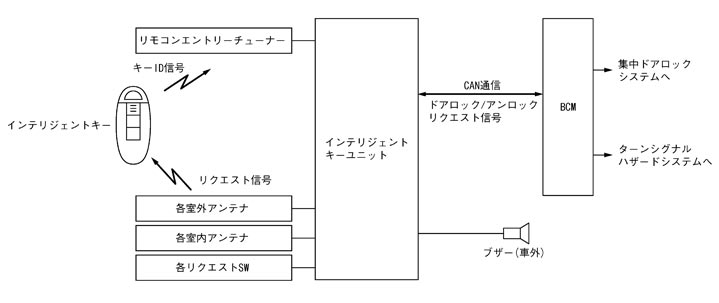

下記作動条件のうちいずれか1つでも不成立の場合、各ドアリクエストスイッチ操作を行ってもドアのロック及びアンロック作動は実行されない。

*：インテリジェントキーが車内にあっても、もう一つ違う登録済みのインテリジェントキーがある場合はドアアンロックのみ操作することができる。

各リクエストスイッチ操作	作動条件	作動
ロック操作 （アンロック状態でリクエストSWを押す）	全ドア閉状態（全ドアSW：OFF） メカニカルキーがイグニッションノブから抜かれた状態 （キー差し込み検出SW：OFF） イグニッションノブが押されていない状態 （プッシュSW：OFF） インテリジェントキーが車内にない インテリジェントキーが押されたリクエストSWに対応する室外アンテナ検知エリア内（作動範囲内）にある	全ドアロック
アンロック操作 （ロック状態でリクエストSWを押す）	全ドア閉状態（全ドアSW：OFF） メカニカルキーがイグニッションノブから抜かれた状態 （キー差し込み検出SW：OFF） イグニッションノブが押されていない状態 （プッシュSW：OFF） インテリジェントキーが車内にない* インテリジェントキーが押されたリクエストSWに対応する室外アンテナ検知エリア内（作動範囲内）にある	全ドアアンロック

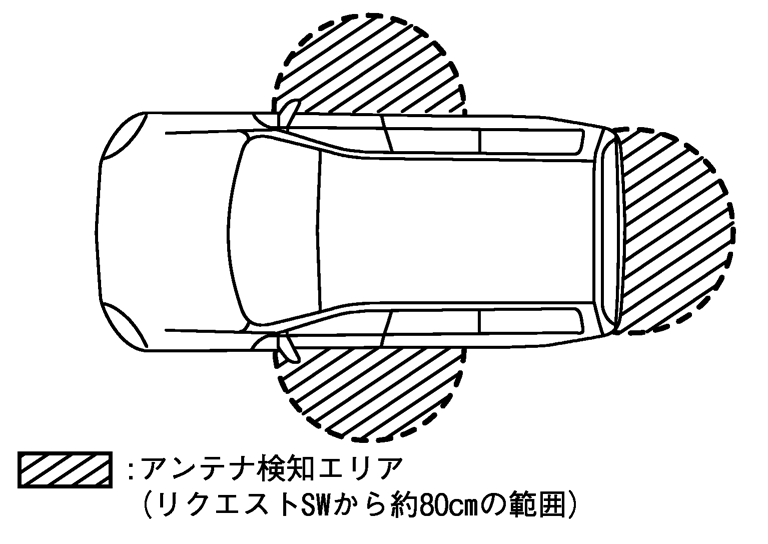

ドアロック/アンロック機能の作動範囲は各ドアリクエストスイッチより周囲約80cmの範囲である。ただし、これらの作動範囲は周囲の状況により範囲が変化することがある。

ドアリクエストスイッチを操作し、車両の全ドアがアンロックした後、30秒以内にイグニッションノブにメカニカルキーが差し込まれない、イグニッションノブが押されない（プッシュスイッチがONしない）、いずれのドアも開けられない、又はインテリジェントキー（リモコンボタン）操作がない場合、全ドアを自動的にロックする。ただし、作動確認機能は作動しない。

各ドアリクエストスイッチ操作によるドアのロック又はアンロック作動時に、作動確認としてハザードランプの点滅及び運転席ドアブザーを鳴らす。

ドアロック作動	ハザードランプ	運転席ドアブザー
アンロック作動	2回点滅	2回吹鳴
ロック作動	1回点滅	1回吹鳴

○印のある項目は作動に関連する部品

ドアロック機能作動

作動関連部品

イ ン テ リ ジ ェ ン ト キ ｜

リ モ コ ン エ ン ト リ ｜ チ ュ ｜ ナ ｜

キ ｜ 差 込 み 検 出 S W

プ ッ シ ュ S W

ド ア S W

ド ア リ ク エ ス ト S W

ド ア ロ ッ ク ア ク チ ュ エ ｜ タ ｜

室 内 ア ン テ ナ

室 外 ア ン テ ナ

運 転 席 ド ア ブ ザ ｜

イ ン テ リ ジ ェ ン ト キ ｜ ユ ニ ッ ト

C A N 通 信 系 統

B C M

ハ ザ ｜ ド ラ ン プ

ドアリクエストSW操作によるドアロック/アンロック作動

○

○

○

○

○

○

○

○

○

○

○

○

ドアロック/アンロック時の作動確認機能

○

○

○

○

○

オートロック機能

○

○

○

○

○

○

○

メカニカルキーによるドアロック/アンロック作動

○

○

封じ込み防止機能には下記の2つの機能がある。

• 運転席ドア開状態での封じ込み防止機能インテリジェントキーが車内にあり、運転席側ドアを開けた状態で集中ドアロックスイッチ及び運転席ドアロックノブによるドアロック操作を行うと、自動的にドアをアンロック作動させる。
• ドア開→閉時の封じ込み防止機能いずれかのドアが開いている状態でドアをロックし、その後、全ドアが閉められたときに車内にインテリジェントキーがあれば、運転席ドアブザーを3秒間吹鳴させ、全てのドアをアンロック作動する。

各封じ込み防止機能	作動条件	作動
運転席ドア開状態での封じ込み 防止機能	インテリジェントキーが車内にあり、運転席ドアを開けた状態で集中ドアロック、運転席ドアロックノブによるドアのロック操作を行ったとき。	全ドアアンロック作動
ドア開閉時の封じ込み防止機能	いずれかのドアが開いている状態で、集中ドアロックまたは運転席ドアロックノブで全ドアをロックし、車内にインテリジェントキーがある状態で全ドアが閉められたとき。	全ドアアンロック作動 運転席ドアブザーを3秒間吹鳴する。

■ 注意 ■

インテリジェントキーが車内にあるとき上記の機能は作動する。ただし、インストルメントパネル上及びグローブボックス内ではインテリジェントキーが車内にあることを検出できず、作動しない場合がある。また、開いたドアのドアポケットにインテリジェントキーがある場合も作動しない場合がある。

○印のある項目は作動に関連する部品

封じ込み防止機能作動	作動関連部品
	イ ン テ リ ジ ェ ン ト キ ｜	ド ア S W	ド ア ロ ッ ク 状 態 検 出 S W	ド ア ロ ッ ク ア ク チ ュ エ ｜ タ ｜	室 内 ア ン テ ナ	運 転 席 ド ア ブ ザ ｜	イ ン テ リ ジ ェ ン ト キ ｜ ユ ニ ッ ト	C A N 通 信 系 統	B C M
運転席ドア開状態での封じ込み防止機能	○	○	○	○	○		○	○	○
ドア開閉時の封じ込み防止機能	○	○	○	○	○	○	○	○	○

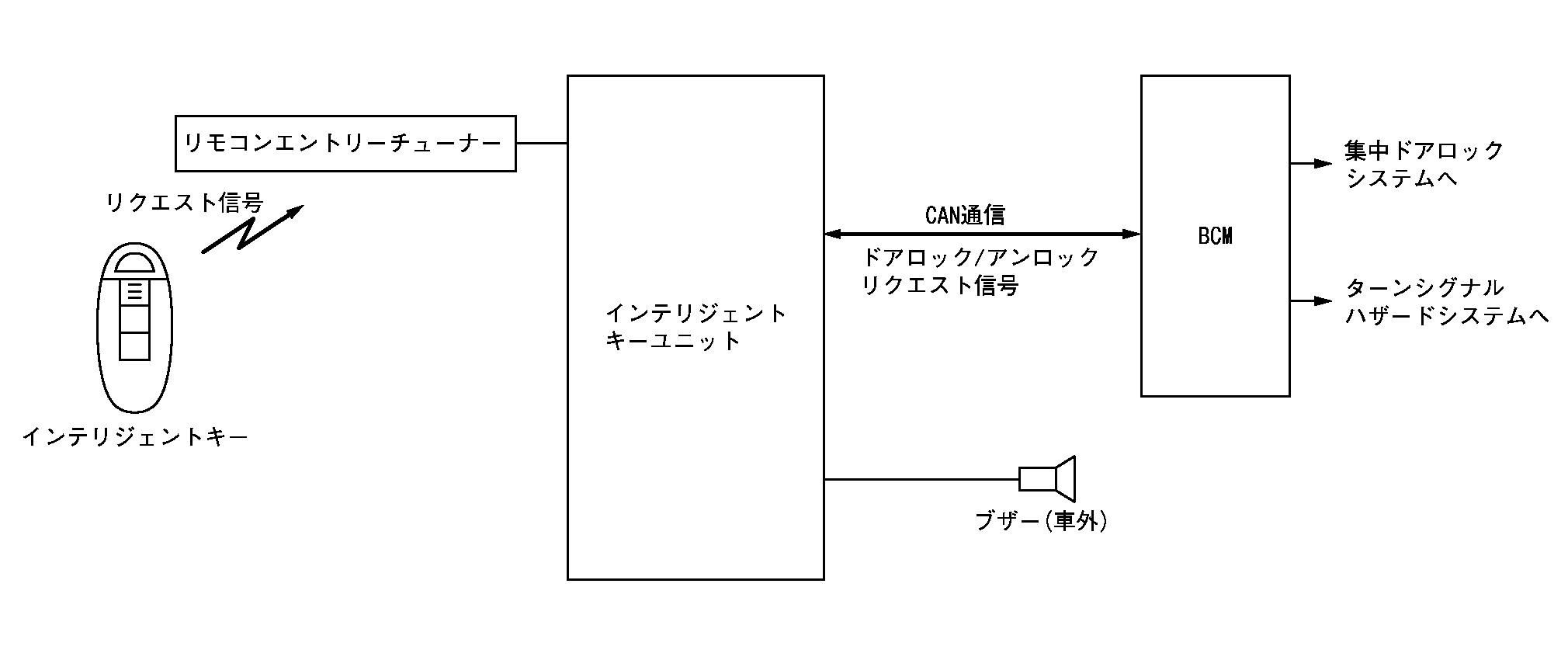

インテリジェントキーのリモコン操作を確実に作動させるには、各ドア（運転席、助手席及びバックドア）から約1mの範囲である。ただし、周囲の状況により作動範囲が変化することがある。

インテリジェントキーのリモコンボタン操作により、ドアをロックからアンロックにした後、約30秒以内にイグニションノブにメカニカルキーが差し込まれない、イグニションノブが押されない（プッシュスイッチがONしない）、いずれのドアも開けられない、又はインテリジェントキー（リモコン）操作がない場合、全席ドアを自動的にロックする。ただし、作動確認機能は作動しない。

インテリジェントキーの各リモコンボタン操作によるドアロック/アンロック作動時、作動確認として、ハザードランプの点滅及び運転席ドアブザーを吹鳴させる。

リモコン操作	ハザードランプ	運転席ドアブザー
ロックボタン操作	1回点滅	1回吹鳴
アンロックボタン操作	2回点滅	2回吹鳴

○印のある項目は作動に関連する部品

リモコン機能作動	作動関連部品
	イ ン テ リ ジ ェ ン ト キ ｜	リ モ コ ン エ ン ト ｜ チ ュ ｜ ナ ｜	キ ｜ 差 込 み 検 出 S W	プ ッ シ ュ S W	ド ア S W	ド ア ロ ッ ク ア ク チ ュ エ ｜ タ ｜	運 転 席 ド ア ブ ザ ｜	イ ン テ リ ジ ェ ン ト キ ｜ ユ ニ ッ ト	C A N 通 信 系 統	B C M	ハ ザ ｜ ド ラ ン プ
インテリジェントキーのボタン操作によるドアロック/アンロック作動	○	○	○	○	○	○		○	○	○
ドアロック/アンロック時の作動確認機能							○	○	○	○	○
オートロック機能			○	○	○	○		○	○	○

インテリジェントキーシステムは、車両からのインテリジェントキー持ち出しによるエンジン始動不可、誤作動による予期せぬ車両の動き出し又は車両盗難等を防ぐため、運転席ドアブザー、メーター内蔵ブザー及びメーター内警告灯『KEY』、『LOCK』を組み合わせ、ユーザーに警報及び警告する。
警報・警告機能には下記の種類がある。

• イグニッションノブ戻し忘れ警報
• キー抜き忘れ警報（メカニカルキー使用時）
• イグニッションノブOFF位置警報
• インテリジェントキー車外持ち出し警報
• ドアロック不作動警報
• インテリジェントキー電池切れ予告警報

警報・警告名		作動条件
イグニッションノブ戻し忘れ警報		下記条件が全て成立したとき警報する。 イグニッションノブがACC、OFF又はLOCK位置（イグニッションノブが押されている） 運転席ドアが開いている
キー抜き忘れ警報 （メカニカルキー使用時）		下記条件が全て成立したとき警報する。 イグニッションノブにメカニカルキーが差し込まれている イグニッションノブがACC、OFF又はLOCK位置 運転席ドアが開いている
イグニッションノブOFF位置警報	車内向け	下記条件が全て成立したとき警報する。 イグニッションノブがACC→OFF位置（ACCとLOCKの間）又はLOCK位置でイグニッションノブが押されているとき 上記状態で1秒経過したとき （イグニッションノブにメカニカルキーが差し込まれている時は、警報は作動しない）
	車外向け	下記条件が全て成立したとき警報する。 イグニッションノブOFF位置警報（車内向け）作動中 運転席ドアを開いて閉じたとき （イグニッションノブにメカニカルキーが差し込まれている時は、警報は作動しない）
車外持ち出し警報	ドア開閉時	下記条件が全て成立したとき警報する。 イグニッションノブが押されていて回転可能（もしくは回転された）状態 車内にインテリジェントキーがない ドアを開いて閉じたとき
	ドア開状態	下記条件が全て成立したとき警報する。 イグニッションノブが押されていて回転可能（もしくは回転された）状態 いずれかのドアが開いている 5秒毎のID照合時、車内にインテリジェントキーが検出されなかったとき
	窓から持ち出し時	イグニッションノブが押されていて回転可能（もしくは回転させた）状態で、車速5km/h以下のとき、インテリジェントキーユニットは室内アンテナにより30秒置きにインテリジェントキーとのキーID照合を行い、照合結果がNG（インテリジェントキーが見つからなかった）とき （但し、イグニッションノブにメカニカルキーが差し込まれている時は、警報は作動しない） 注：この機能は工場出荷時の設定でOFFとなっている
ドアロック不作動警報	リクエストSWによるロック操作時	インテリジェントキーを携帯して、下記いずれかの状態でリクエストSW操作によるロック操作をしたとき警報する いずれかのドアが開いている イグニッションノブがACC、OFF又はLOCK位置（イグニッションノブが押されている） イグニッションノブにメカニカルキーが差し込まれている 車内にインテリジェントキーがある場合（操作したリクエストSWの作動範囲内にインテリジェントキーがなくても警報する）
	インテリジェントキーのロックボタン操作時	下記いずれかの状態でインテリジェントキーのボタン操作によるロック作動を行ったとき警報する いずれかのドアが開いている イグニッションノブがACC、OFF又はLOCK位置（イグニッションノブが押されている） イグニッションノブにメカニカルキーが差し込まれている
インテリジェントキー電池切れ予告警報		イグニッションノブをON位置にしたときに、インテリジェントキーの電池が消耗していることを検出したとき

警報・警告名		ブザー		警告灯
		コンビネーションメーター内蔵	運転席ドア	『KEY』	『LOCK』
イグニッションノブ戻し忘れ警報		吹鳴：連続 （ピピピピッ、ピピピピッ···）	—	—	—
キー抜き忘れ警報 （メカニカルキー使用時）		吹鳴：連続 （ピピピピッ、 ピピピピッ···）	—	—	—
イグニッションノブOFF位置警報	車内向け	吹鳴（ピピッ）	—	—	赤点滅
	車外向け	—	吹鳴（3秒間） （ピピピピ···）	—	—
インテリジェントキー車外持ち出し警報	ドア開閉時	—	3回吹鳴 （ピッピッピッ）	赤点滅	—
	ドア開時	—	—	赤点滅	—
	窓から持ち出し時	吹鳴（3秒間） （ピピピピ···）	—	赤点滅	—
ドアロック不作動警報		—	吹鳴（2秒間） （ピピピピ···）	—	—
インテリジェントキー電池切れ予告警報		—	—	緑点滅 （イグニッションノブ ONから30秒間）	—

○印のある項目は作動に関連する部品

警報・警告機能作動

作動関連部品

イ ン テ リ ジ ェ ン ト キ ｜

キ ｜ 差 込 み 検 出 S W

プ ッ シ ュ S W

A C C S W

I G N S W

ド ア S W

ド ア リ ク エ ス ト S W

ド ア ロ ッ ク ア ク チ ュ エ ｜ タ ｜

室 内 ア ン テ ナ

室 外 ア ン テ ナ

運 転 席 ド ア ブ ザ ｜

イ ン テ リ ジ ェ ン ト キ ｜ ユ ニ ッ ト

C A N 通 信 系 統

B C M

コ ン ビ ネ ｜ シ ョ ン メ ｜ タ ｜ 警 告 灯

コ ン ビ ネ ｜ シ ョ ン メ ｜ タ ｜ 警 報 ブ ザ ｜

イグニッションノブ戻し忘れ警報 (インテリジェントキー使用時)

○

○

○

○

○

○

キー抜き忘れ警報 (メカニカルキー使用時)

○

○

○

○

○

○

イグニッションノブOFF位置警報

車内向け

○

○

○

○

○

○

○

○

車外向け

○

○

○

○

○

○

○

○

○

インテリジェントキー車外持ち出し警報

ドア開閉時

○

○

○

○

○

○

○

○

○

○

ドア開時

○

○

○

○

○

○

○

○

○

窓から持ち出し時

○

○

○

○

○

○

○

○

○

○

ドアロック不作動警報

○

○

○

○

○

○

○

○

○

○

○

○

インテリジェントキー電池切れ警報

○

○

○

○

○

○

○

CONSULT-III “作業サポート”により各機能の設定が変更できる。
CONSULT-IIIの設定変更機能については作業サポートの項を参照すること。

参考：

各機能の設定を変更すると、バッテリー端子を外しても設定変更後のモードのままとなる。
