Снятие и установка
取り外し- 1.左右フロントワイパーアームを取り外す。「WW ワイパー・ウオッシャー・ホーン」のフロントワイパーアームの取り外し、取り付け、および停止位置調整を参照。
- 2.ウォッシャーチューブのジョイントを分離する。
- 3.フロントフェンダーカバー（左右）を取り外す。
- 4.カウルトップシールを取り外す。

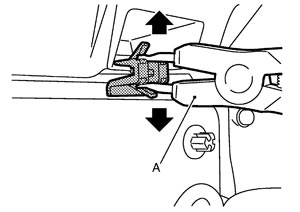

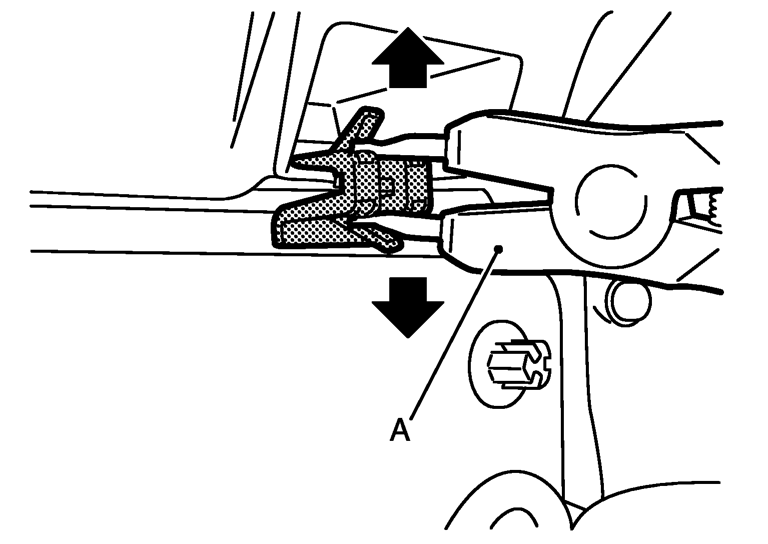

- 5.カウルトップクリップ（カウルトップカバーとエクステンションカウルトップの固定用クリップ）を外す。
手順はカウルトップクリップ中央部の樹脂爪をスナップリングプライヤー（軸用）A等を使って、上下矢印方向に広げながら車両前方へ引き抜く。
■ 注意 ■
樹脂爪を広げ過ぎると破損する恐れがあるため注意すること。- 6.フロントフェンダーシールの樹脂クリップのかん合を外し、取り外す。
■ 注意 ■
フロントフェンダーシールを強く引張ると、樹脂クリップが破損する恐れがあるため注意すること。- 7.カウルトップカバーの樹脂クリップ（左右）を外し、カウルトップカバーを取り外す。
- 8.カウルトップカバーを取り外した後、下記部品を取り外す。
- ウォッシャーノズル
- ウォッシャーチューブ

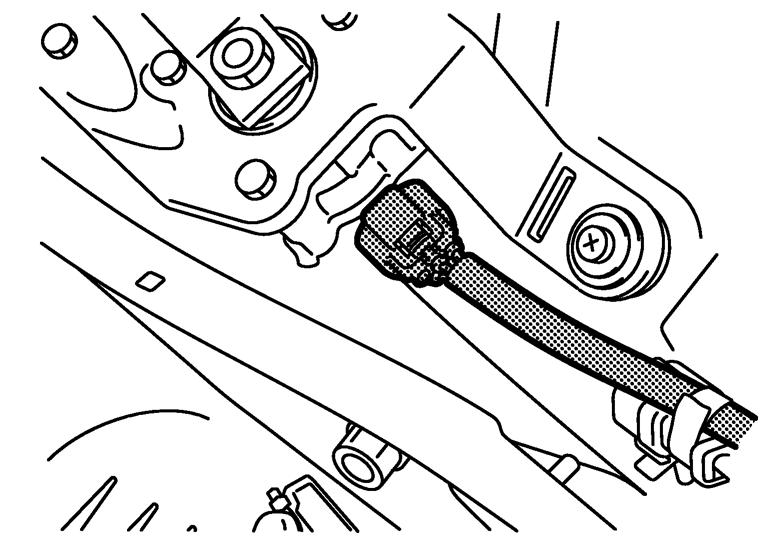

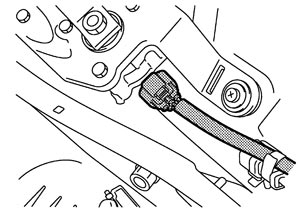

- 9.フロントワイパーモーターハーネスコネクターを分離する。
- 10.フロントワイパードライブASSYを取り外す。「WW ワイパー・ウォッシャー・ホーン」のフロントワイパードライブASSYの取り外し、取り付けを参照。

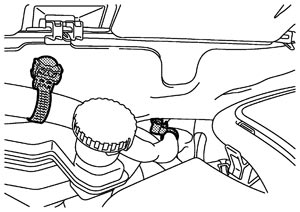

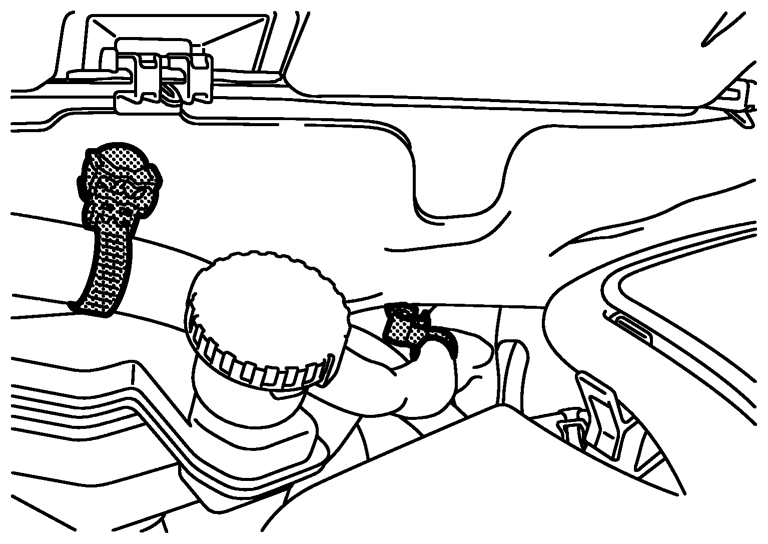

- 11.エクステンションカウルトップに留まっている、エンジンルームハーネスのクランプを取り外す。
- 12.エクステンションカウルトップ取付ボルトを外し、エクステンションカウルトップを取り外す。
- 13.エクステンションカウルトップからダッシュロアインシュレーターフロントアッパーの樹脂ナットを外し、ダッシュロアインシュレーターフロントアッパーを取り外す。
取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■
- 使用されていたカウルトップカバーを再使用する際は、カウルトップカバー裏面のエプトシーラーは必ず新品に交換すること。
- 使用されていたエクステンションカウルトップを再使用する際は、エクステンションカウルトップ裏面のエプトシーラーは必ず新品に交換すること。
- フロントワイパーアームの取り付けは、「WWワイパー・ウォッシャー・ホーン」のフロントワイパーアームの取り外し、取り付け、および停止位置調整を参照。
