Снятие и установка
取り外し- 1.左右フロントシートベルトショルダーアンカーを取り外す。 「SB シートベルト」の取り外し、取り付けを参照。
- 2.左右フロントピラーガーニッシュ、左右センターピラーアッパーガーニッシュ、左右フロント及びリヤボディーサイドウエルトを取り外す。 「EI 外装・内装」の取り外し、取り付けを参照。
- 3.バックドアウエザーストリップを取り外す。 「BL ボディー・ロック・セキュリティー」のバックドアウエザーストリップの取り外し、取り付けを参照。
- 4.左右リヤシートベルトショルダーアンカーを取り外す。 「SB シートベルト」の取り外し、取り付けを参照。
- 5.左右ラゲッジサイドアッパーフィニッシャーを取り外す。 「EI 外装・内装」の取り外し、取り付けを参照。

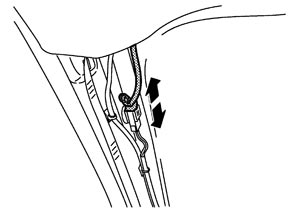

- 6.左フロントピラー部のマイク用ハーネスコネクターを分離する。
（カーウイングスナビゲーション付車）

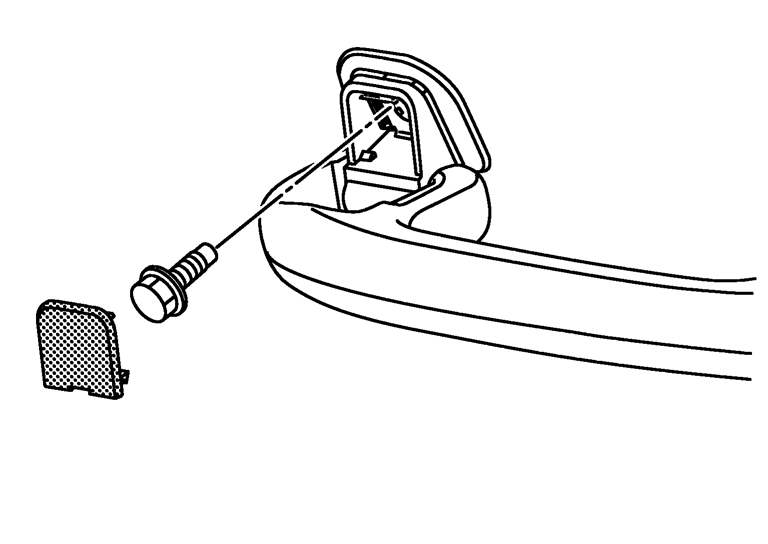

- 7.アシストグリップカバーをマイナスドライバー等を使用して外し、アシストグリップ（フロント左、リヤ左右)取付ボルトを外し、アシストグリップを手前に引いて取り外す。
- 8.サンバイザー取付スクリューを外し、サンバイザー(左右）を取り外す。

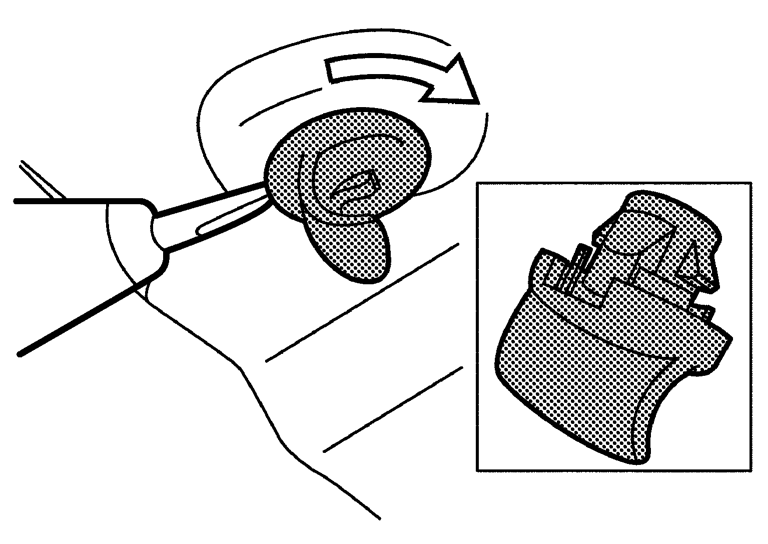

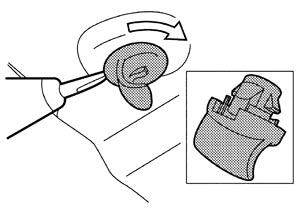

- 9.サンバイザーホルダー(左右)を取り外す。手順は着座姿勢で天井を見上げて左右どちらかの方向へ90度回転させ手前に引っ張てサンバイザーホルダーを取り外す。
- 10.インサイドミラーのハーネスカバーを取り外す。 「GW ガラス・ウィンドウ・ミラー」の取り外し、取り付けを参照。
- 11.マップランプを取り外す。 「LT ライティングシステム」のマップランプを参照。
- 12.ラゲッジルームランプを取り外す。 「LT ライティングシステム」のラケッジルームランプを参照。
- 13.後部座席上にあるヘッドライニングの樹脂クリップをリムーバーツールを使用して外す。
- 14.ヘッドライニング後端部の樹脂クリップをリムーバーツールを使用して外す。

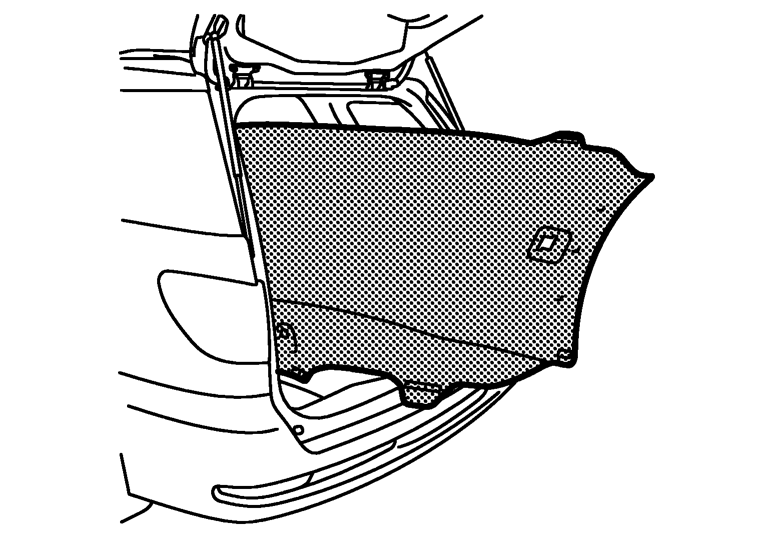

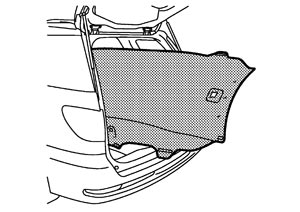

- 15.リヤシートバックを前方に倒し、ヘッドライニングをバックドア開口部から取り出す。
- 傷付き防止のため取り外しは、2人作業で行うこと。
- ヘッドライニングは変形し易い構造のため取り外しの際は、強く引っ張らないこと。
- 干渉の恐れがある部位に保護テープ等を貼って作業すること。
■ 注意 ■
- 16.ヘッドライニング取り外し後、下記部品を取り外す。
- マイク 「AV オーディオ・ビジュアルシステム」のマイクを参照。 （カーウイングスナビゲーション付車）
取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■
- 取り付けの際、ヘッドライニングを強く曲げないこと。

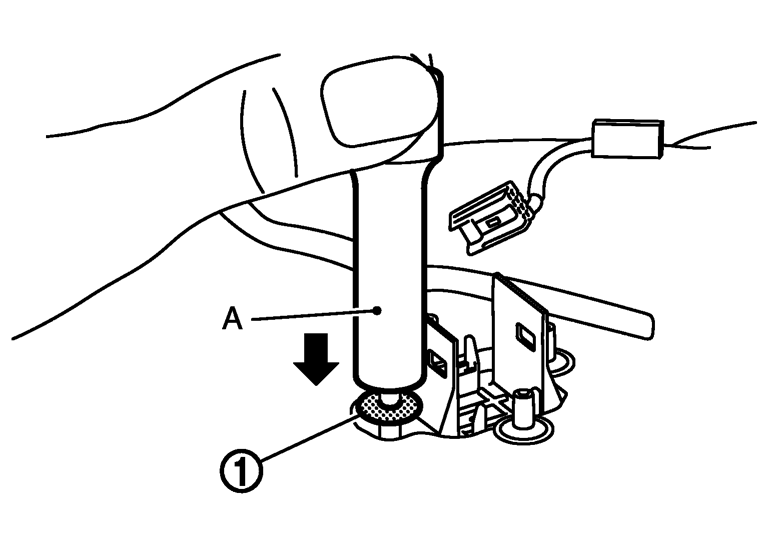

- 運転席上にあるマイクカバー（再使用不可）を新品に交換し取り付ける際はドラフター又はディープソケットA等を用いてヘッドライニングとマイクカバーとの間に隙間が出来ない様、プッシュオンナット（1）を押し込む。
（カーウイングスナビゲーション付車）
