Снятие и установка
取り外し- 1.フロントグリルを取り外す。「EI 外装・内装」の取り外し、取り付けを参照。
- 2.バンパーフェーシア下面のフェンダープロテクター及びアンダーカバーとの締結部分の取付ボルトを外す。
- 3.ホイールハウス内のフェンダープロテクター前側の樹脂クリップを外す。 「EI 外装・内装」の取り外し、取り付けを参照。
- 4.フロントフォグランプハーネスコネクター（左右）を分離する。 （フォグランプ付車）

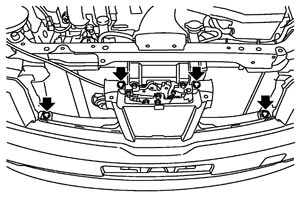

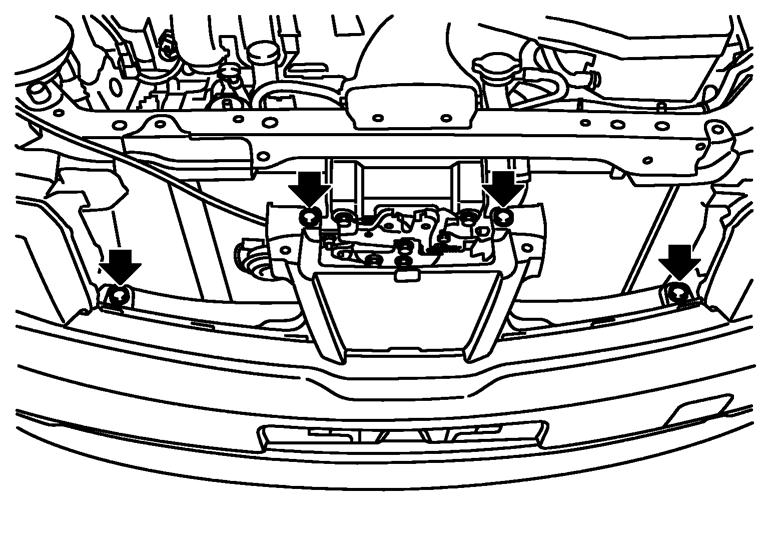

- 5.バンパーフェーシアサイドの取付ボルト（左右）を外す。

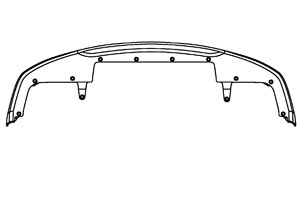

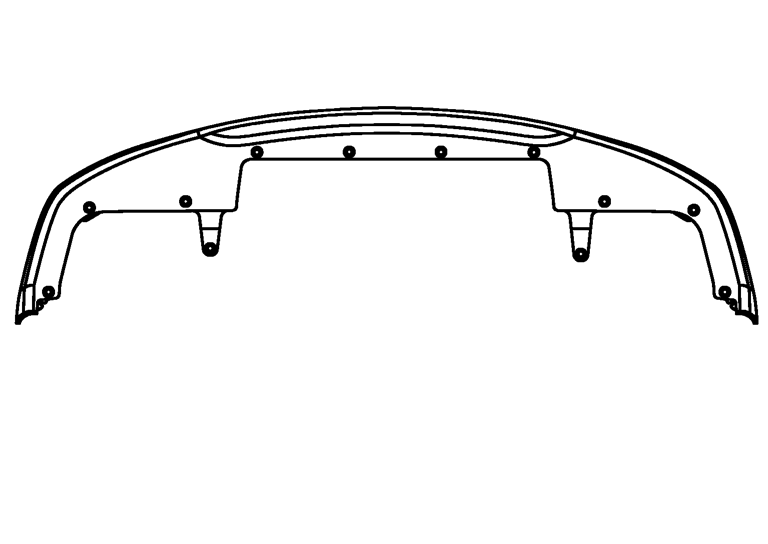

- 6.バンパーフェーシア上面の樹脂クリップを外す。

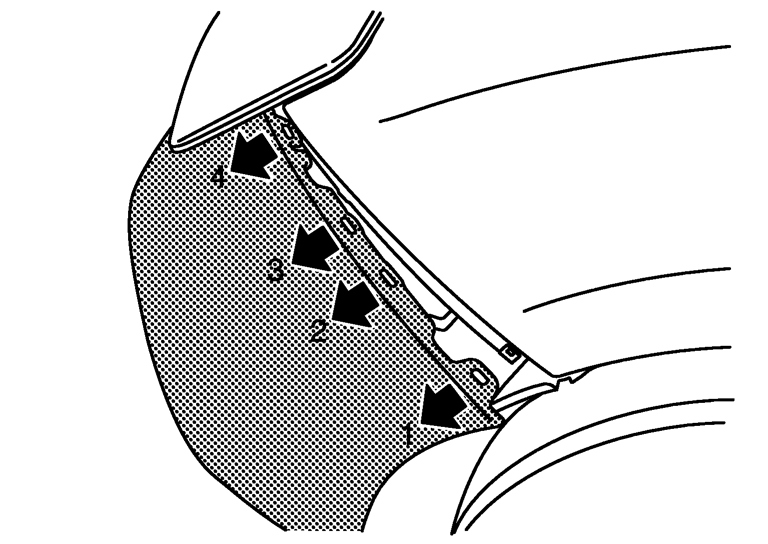

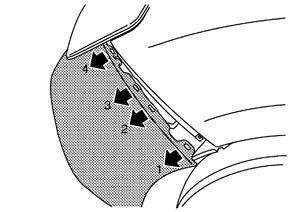

- 7.バンパーフェーシア両サイドを持ち上げて、図の 1 から 4 の順に車両側方へ引っ張りバンパーサイドブラケットのかん合を外す。
■ 注意 ■
取り外し時にバンパーフェーシア及びバンパーサイドブラケットの一体爪を破損しないように注意すること。- 8.バンパーフェーシアを車両前方へ引き出し、ヘッドランプ下面のバンパークリップのかん合を外しながらバンパーフェーシアを取り外す。
■ 注意 ■
落下防止のためバンパーフェーシアの取り外しは、2人作業で行うこと。- 9.バンパーフィニッシャー裏面の樹脂爪のかん合を外し、バンパーフィニッシャー（左右）を車両前方へ取り外す。
■ 注意 ■
塗装面保護のためバンパーフェーシア表面に保護テープ等を貼り付けて作業すること。- 10.バンパーレインフォースメントに取り付けているエアガイド（左右）取付樹脂クリップを外す。
- 11.バンパーレインフォースメントに取り付けているフードロックサポートステー取付ボルトを外す。
- 12.バンパーレインフォースメントに取り付けているラジエーターコアサポートロアステー取付ボルトを外す。
- 13.バンパーレインフォースメントASSY取付ナット（左右）を外し、バンパーレインフォースメントASSYを取り外す。
- 14.車体側に残ったバンパーサイドブラケット取付スクリューを外し、バンパーサイドブラケット（左右）を取り外す。
取り付け取り付けは下記に注意し、取り外しの逆の手順で行う。
■ 注意 ■
バンパーフェーシアサイドのスクリューが締結力を失った場合、バンパーサイドブラケットを交換すること。参考：
フロントバンパーと各部のクリアランス| 部位 | クリアランス | |
| フロントバンパーとヘッドランプ | A – A | 1.0 – 3.0 mm |
| フロントバンパーとヘッドランプ | B – B | 1.0 – 3.0 mm |
| フロントバンパーとフロントフェンダー | C – C | 0.0 – 0.7 mm |
