Снятие и установка
取り外し
ラゲッジリヤプレート- 1.バックドアウエザーストリップを取り外す。「BL ボディー・ロック・セキュリティー」のバックドアウエザーストリップの取り外し、取り付けを参照。
- 2.ラゲッジフロアボ−ドリヤを取り外す。 （RSを除く）
- 3.ELB（イージーラゲッジベンチ）ボックスASSYのリッドを起こす。
- 4.リヤプレートマスクを外す。
- 5.ラゲッジリヤプレート裏側の樹脂爪のかん合を外し、ラゲッジリヤプレートを取り外す。
ELB（イージーラゲッジベンチ）ボックスASSY- 1.ラゲッジフロアリッドを取り外す。
- 2.ラゲッジフロアボックスを取り外す。
- 3.ラゲッジフロアサイドフィニッシャー（左右）を取り外す。
- 4.ラゲッジフロアサイドスペーサー（左右）取付樹脂クリップを外し、取り外す。
- 5.ラゲッジリヤプレートを取り外す。
- 6.ELB（イージーラゲッジベンチ）ボックスASSY取付ナット及びボルトを外し、取り外す。
■ 注意 ■
取り外す際、ELB （イージーラゲッジベンチ）のレインフォースでラゲッジトリムを傷つけるおそれがあるので、カバー等で保護すること。 ラゲッジサイドロアフィニッシャー- 1.ラゲッジフロアスペーサーを取り外す。 （ｅ-4WD車）
- 2.リヤシートを取り外す。「SEシート」の取り外し、取り付けを参照。
- 3.ラゲッジリヤプレートを取り外す。
- 4.ELB（イージーラゲッジベンチ）ボックスASSYを取り外す。

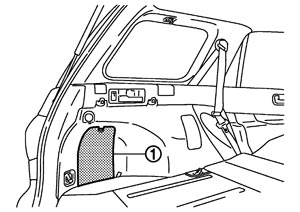

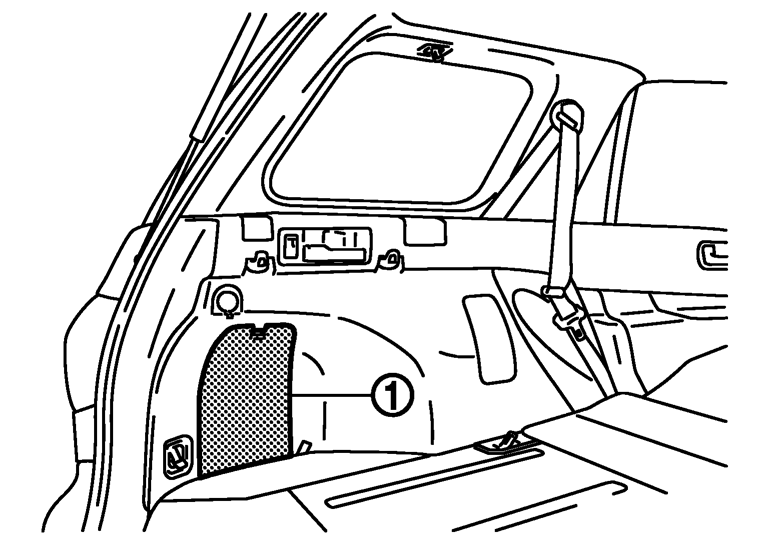

- 5.ラゲッジ左のツールリッド（1）を取り外し、ラゲッジサイドロアフィニッシャーに装着されている車載工具を取り出す。
- 6.リヤキッキングプレートを取り外す。「EI 外装・内装」の取り外し、取り付けを参照。
- 7.ラゲッジサイドロアフィニッシャーに接するリヤボディーサイドウエルトを取り外す。
- 8.ロープフックを取り付けているボルトを外し、取り外す。
- 9.ラゲッジサイドカバーをリムーバーツールを使用して取り外す。（トノカバー無車）
- 10.リヤパーセルシェルフホルダー取付ボルトを外し、取り外す。 （トノカバー付車）
- 11.ラゲッジサイドカバー（トノカバー無車）を外し、奥にあるスクリューを外す。

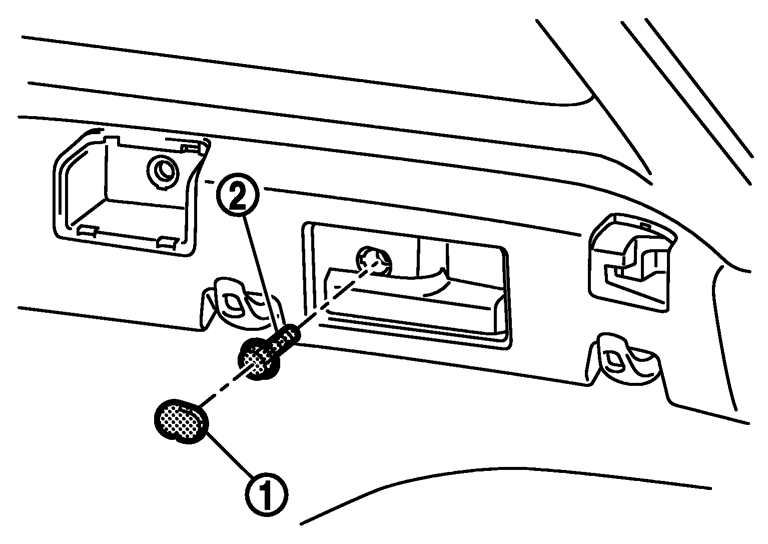

- 12.シートリモコンレバー部のエスカッション（1）を外し、奥にあるボルト（2）を外す。 （リモコン可倒式リヤシート付車）
参考：
リモコン可倒式リヤシート無車の場合、リモートコントロールレバーキャップは取り外さなくてもよい。- 13.ラゲッジサイドロアフィニッシャー裏側の樹脂クリップ及び樹脂爪のかん合を外し、ラゲッジサイドロアフィニッシャーを取り外す。
- 14.ラゲッジサイドロアーフィニッシャーを取り外した後、下記部品を取り外す。
- ラゲッジフック
- リモートコントロールレバーエスカッション
- ショックアブソーバーマスク
ラゲッジサイドアッパーフィニッシャー- 1.ラゲッジサイドロアフィニッシャーを取り外す。「EI 外装・内装」の「ラゲッジサイドロアフィニッシャー」を参照。
- 2.バックドアウェザーストリップを取り外す。 「BL ボディー・ロック・セキュリティー」のバックドアウエザーストリップの取り外し、取り付けを参照。
- 3.リヤシートベルトのショルダーアンカー取付ボルトを外す。「SBシート」の取り外し、取り付けを参照。
- 4.ラゲッジサイドアッパーフィニッシャー上部のロープフックを取り付けているボルトを外し、取り外す。
- 5.ラゲッジサイドアッパーフィニッシャーに接するリヤボディーサイドウエルトを取り外す。
- 6.ラゲッジサイドアッパーフィニッシャー裏側のメタルクリップ及び樹脂クリップのかん合をリムーバーツールを使用して外し、取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
ELB（イージーラゲッジベンチ）ボックスASSYの分解、組み立て
|
1. |
ELB（イージーラゲッジベンチ）リッド |
2. |
ELB（イージーラゲッジベンチ）ボックス |
3. |
ELB（イージーラゲッジベンチ）レインフォース |
分解- 1.ELB（イージーラゲッジベンチ）レインフォースとリッドを留めているボルトを外し、リッドを取り外す。
- 2.ELB（イージーラゲッジベンチ）レインフォースとボックスを留めているスクリューを外し、ボックスを取り外す。
組み立て組み立ては下記に注意し、分解の逆の手順で行う。
■ 注意 ■
- ELB（イージーラゲッジベンチ）のヒンジ部は分解しないこと。
- ELB（イージーラゲッジベンチ）のヒンジ部には給油しないこと。
- ELB（イージーラゲッジベンチ）を分解した際は、フロアとの面差をチェックして段差が大きくなった場合はELB（イージーラゲッジベンチ）レインフォースにて調整して組み付けること。

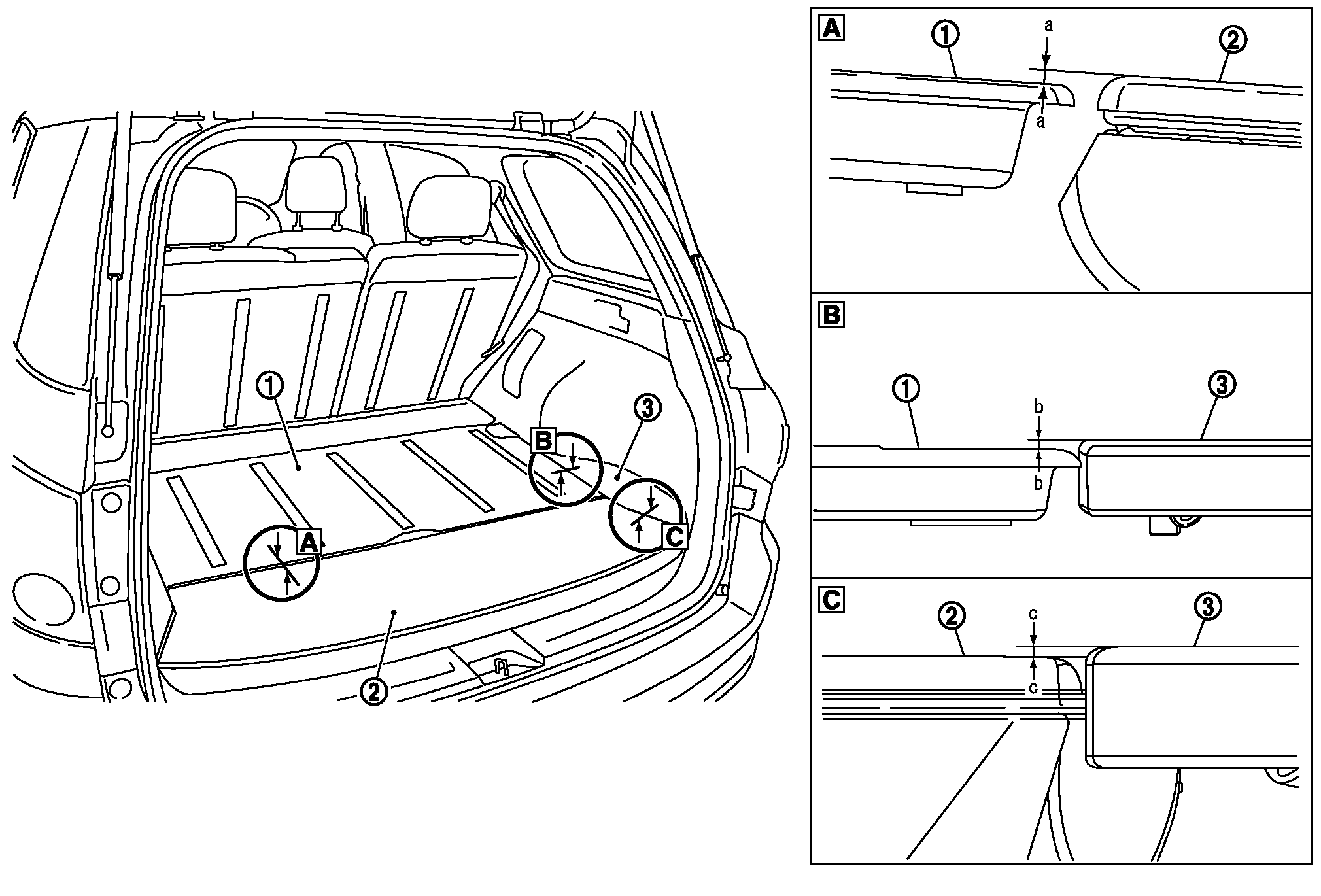

ELB（イージーラゲッジベンチ）ボックスASSYの建付調整
|
1. |
ラゲッジフロアボード |
2. |
ELB（イージーラゲッジベンチ） |
3. |
ラゲッジフロアサイドフィニッシャー |
面差調整値|
部位 |
フロアタイプ |
面差 |
|
|
ラゲッジフロアボードとELB |
ａ - ａ |
— |
0.5 - 2.5 mm |
|
ラゲッジフロアボードとラゲッジフロアサイドフィニッシャー |
ｂ - ｂ |
ウォッシャブルラゲッジ |
-0.5 - 2.5 mm |
|
カーペット |
0.5 - 3.5 mm |
||
|
ELBとラゲッジフロアサイドフィニッシャー |
ｃ - ｃ |
ウォッシャブルラゲッジ |
-1.5 - 1.5 mm |
|
カーペット |
-0.5 - 2.5 mm |
||
面差調整ELB（エージーラゲッジベンチ）を分解した場合は、取り付け後にフロアとの面差を確認すること。
段差が大きくなった時にはELB（エージーラゲッジベンチ）レインフォースを車体に取り付けた状態で、レインフォースとボックスを締結しているスクリューを緩め、ボックスを上下に動かして調整する。
