Диагностика неисправности системы магнитного сцепления

магнитная система сцепления


 点検要領

現象：ブロアファンモーター作動時、A/CスイッチをONにしてもマグネットクラッチが作動しない。

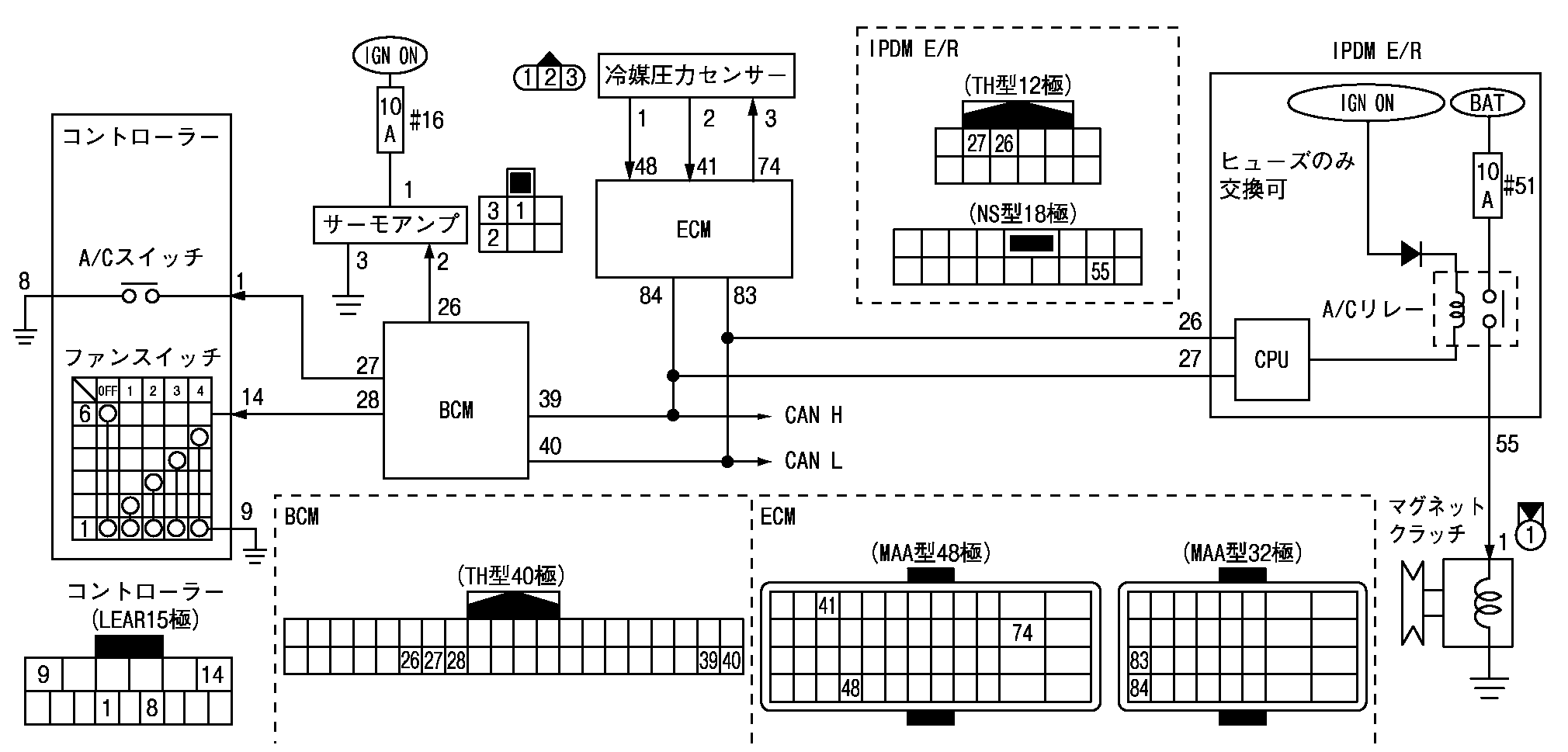

 回路図

 1.オートアクティブテストによる点検
オートアクティブテストを行い、マグネットクラッチが作動することを点検する。「PG電源·アース·回路構成部品」のオートアクティブテストを参照。
マグネットクラッチは正常に作動するか？

YES>>3へ

NO>>オートアクティブテストによる診断早見表を参照し、IPDM E/Rの点検を行う。不具合箇所を修理又は交換し、異常がなければ2へ


 2.マグネットクラッチ電圧点検
  1. キースイッチをOFFにする。
  2. コンプレッサーのコネクターを外す。
  3. エンジンを始動する。
  4. A/Cスイッチを押し、エアコンをONにする。
  5. ファンスイッチをON（OFF位置以外）にする。
  6. コンプレッサー車両側ハーネスコネクター1番端子〜ボディーアース間の電圧を点検する。
    1 – ボディーアース
    		：電源電圧

点検結果

OK>>コンプレッサーを交換する。

NG>>
下記項目を点検し、不具合箇所を修理又は交換する。ヒューズが溶断していた場合は、溶断の原因部位を修復後、ヒューズを交換する。
  • 10Aヒューズ（#51）〜マグネットクラッチ間ハーネス及びコネクター
  • 10Aヒューズ（#51）
    参考：
    ヒューズ位置は、「PG電源·アース·回路構成部品」の端子配列を参照。


 3.冷媒圧力センサー信号の点検
CONSULT‐IIIを使用する場合
  • “エンジン”を選択し、“データモニタ”で“レイバイアツリョクセンサ”（冷媒圧力センサー）の入力電圧を点検する。「EC エンジンコントロール」のCONSULT-IIの機能を参照。
    レイバイアツリョクセンサ
    		：約1.0 ‐ 4.0 V

    参考：
    冷媒圧力が高くなると、上記電圧値も高くなる。
CONSULT‐IIIを使用しない場合
  • ECM車両側ハーネスコネクター41番端子〜ボディーアース間の電圧を点検する。
    41 – ボディーアース
    		：約 1.0 ‐ 4.0 V

    参考：
    冷媒圧力が高くなると、上記電圧値も高くなる。
点検結果

OK>>
  • CONSULT‐IIIを使用する場合：4へ
  • CONSULT‐IIIを使用しない場合：5へ

NG>>「ECエンジンコントロール」の冷媒圧力センサを参照。


 4.BCM入力信号の点検
“BCM”の“エアコン”を選択し、“データモニタ”で“エアコンSW”のON‐OFF及び“ブロアファンSW”のON‐OFFをそれぞれ点検する。CONSULT‐IIの機能を参照。

A/CスイッチON （A/Cスイッチ操作時）
：エアコンSW On
A/CスイッチOFF （A/Cスイッチ非操作時）
：エアコンSW Off
ファンスイッチON（OFF位置以外）
：ブロアファンSW On
ファンスイッチOFF（OFF位置）
：ブロアファンSW Off

点検結果

OK>>16へ

NG>>
  • ブロアファンSW信号点検：5へ
  • エアコンSW信号点検：8へ


 5.ブロアファンSW信号点検
  1. キースイッチをONにする。
  2. ファンスイッチをON（OFF位置以外）にする。

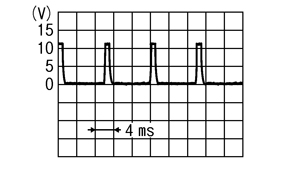

  3. コントローラー車両側ハーネスコネクター14番端子〜ボディーアース間の出力波形をオシロスコープで点検する。
    測定端子
    		出力波形
    （＋）
    		（−）
    14
    		ボディーアース


点検結果

OK>>8へ

NG>>6へ


 6.ファンスイッチ点検
  1. コントローラーのコネクターを外す。
  2. コントローラーコネクター9〜14番端子間の導通を点検する。

測定端子
 		測定条件
 		導通
コントローラー
9
 		14
 		ファン：OFF
 		あり

点検結果

OK>>7へ

NG>>コントローラーを交換する。


 7.アース回路点検1
コントローラー車両側ハーネスコネクター9番端子〜ボディーアース間の導通を点検する。

9 – ボディーアース
：導通あり

点検結果

OK>>8へ

NG>>ハーネス又はコネクターを修理する。


 8.エアコンSW信号点検
  1. コントローラーのコネクターを接続する。
  2. キースイッチをONにする。

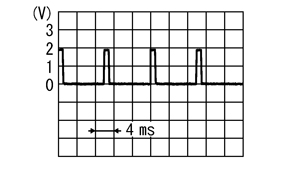

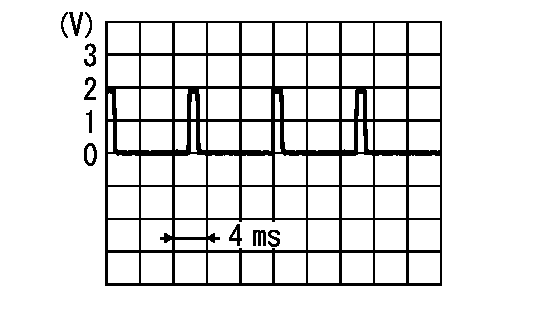

  3. コントローラー車両側ハーネスコネクター1番端子〜ボディーアース間の出力波形をオシロスコープで点検する。
    測定端子
    		出力波形
    （＋）
    		（−）
    1
    		ボディーアース


点検結果

OK>>9へ

NG>>11へ


 9.A/C スイッチ点検
  1. キースイッチをOFFにする。
  2. コントローラーのコネクターを外す。
  3. コントローラーコネクター1〜8番端子間の導通を点検する。
    測定端子
    		測定条件 （操作時のみ）
    		導通
    コントローラー
    1
    		8
    		A/Cスイッチ：ON
    		あり

点検結果

OK>>10へ

NG>>コントローラーを交換する。


 10.アース回路点検2
コントローラー車両側ハーネスコネクター8番端子〜ボディーアース間の導通を点検する。

8 – ボディーアース
：導通あり

点検結果

OK>>12へ

NG>>ハーネス又はコネクターを修理する。


 11.回路導通点検1
  1. キースイッチをOFFにする。
  2. BCMのコネクターを外す。
  3. コントローラー車両側ハーネスコネクター1番端子〜BCM車両側ハーネスコネクター27番端子間の導通を点検する。
    1 – 27
    		：導通あり

点検結果

OK>>BCMを交換する。

NG>>ハーネス又はコネクターを修理する。


 12.サーモアンプ電源回路点検1
  1. キースイッチをOFFにする。
  2. サーモアンプのコネクターを外す。
  3. キースイッチをONにする。

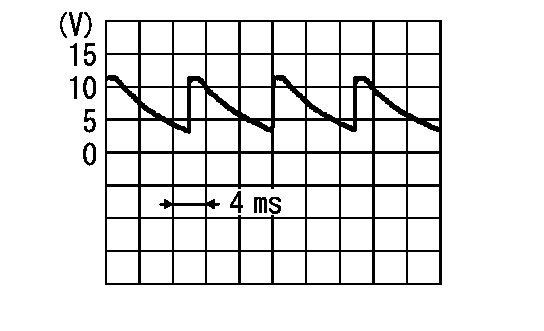

  4. サーモアンプ車両側ハーネスコネクター2番端子〜ボディーアース間の出力波形をオシロスコープで点検する。
    測定端子
    		出力波形
    （＋）
    		（−）
    2
    		ボディーアース


点検結果

OK>>13へ

NG>>15へ


 13.サーモアンプ電源回路点検2
サーモアンプ車両側ハーネスコネクター1番端子〜ボディーアース間の電圧を点検する。

1 – ボディーアース
：電源電圧

点検結果

OK>>14へ

NG>>
下記項目を点検し、不具合箇所を修理又は交換する。ヒューズが溶断していた場合は、溶断の原因部位を修復後、ヒューズを交換する。
  • 10Aヒューズ（#16）〜サーモアンプ間ハーネス及びコネクター
  • 10Aヒューズ（#16）
    参考：
    ヒューズ位置は、「PG電源·アース·回路構成部品」の端子配列を参照。


 14.アース回路点検3
  1. キースイッチをOFFにする。
  2. サーモアンプ車両側ハーネスコネクター3番端子〜ボディーアース間の導通を点検する。
    3 – ボディーアース
    		：導通あり

点検結果

OK>>サーモアンプを交換する。

NG>>ハーネス又はコネクターを修理する。


 15.回路導通点検2
  1. キースイッチをOFFにする。
  2. BCMのコネクターを外す。
  3. サーモアンプ車両側ハーネスコネクター2番端子〜BCM車両側ハーネスコネクター26番端子間の導通を点検する。
    2 – 26
    		：導通あり

点検結果

OK>>BCMを交換する。

NG>>ハーネス又はコネクターを修理する。


 16.CAN通信回路の点検
BCM〜ECM間及びECM〜IPDM E/R間のCAN通信を点検する。「BCSボディーコントロールシステム」のCONSULT‐IIの機能及び「PG電源·アース·回路構成部品」のCONSULT‐IIの機能を参照。
点検結果

OK>>ECMを交換する。

NG>>診断結果に基づき部品の交換又は修理をする。
