Снятие и установка

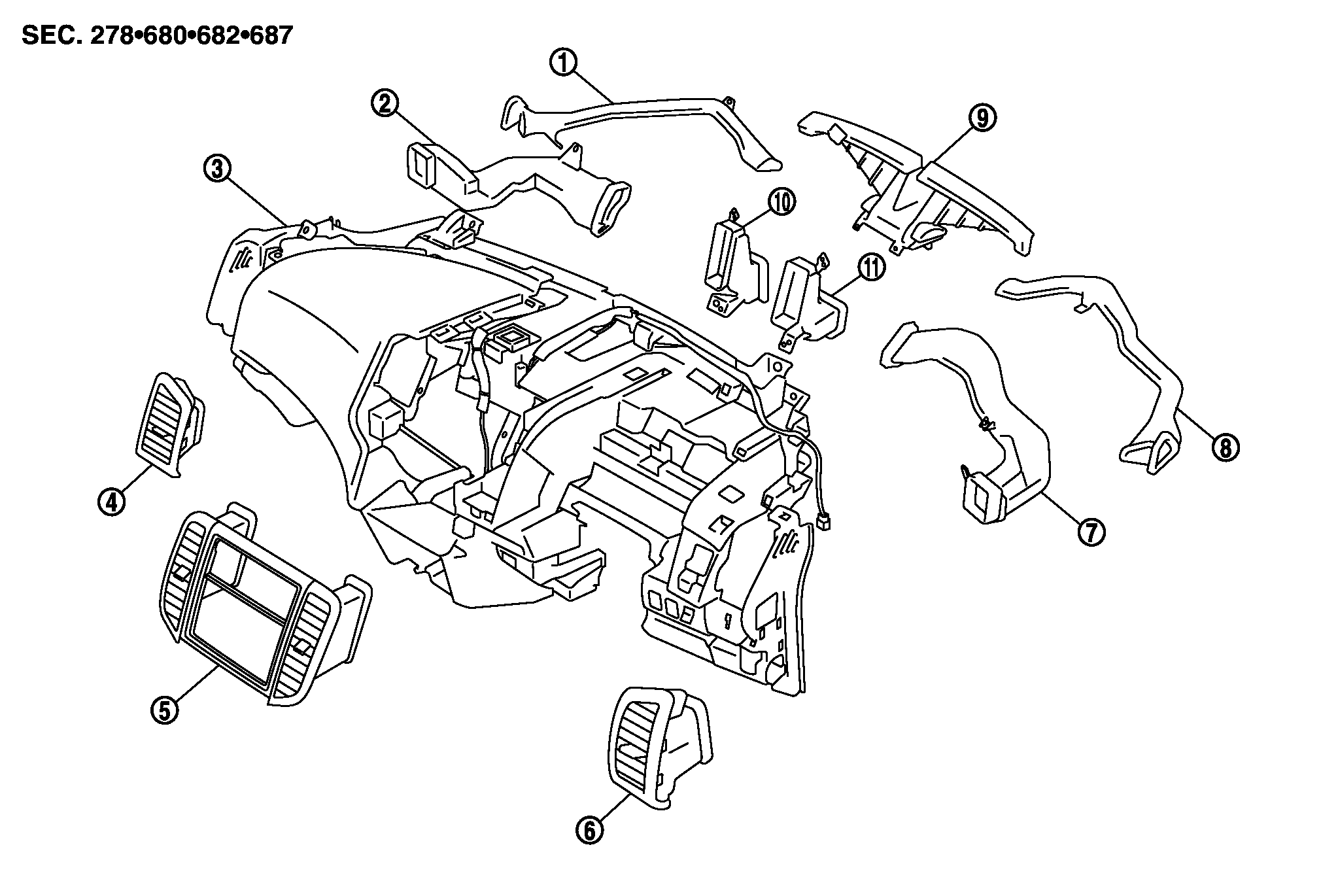

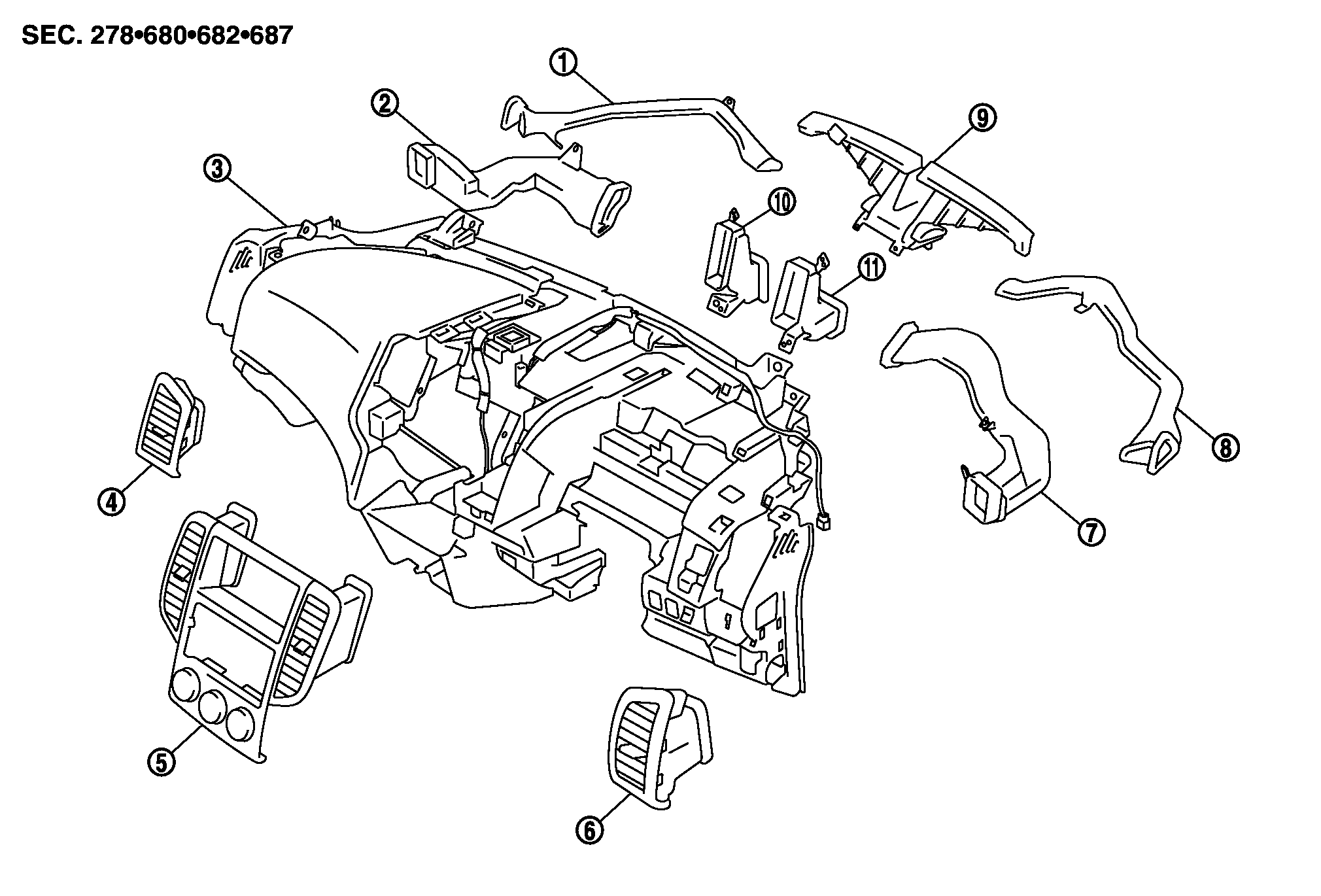

構成図
|
1. |
サイドデフロスターダクト（左） |
2. |
サイドベンチレーターダクト（左） |
3. |
インストルメントパネル |
|
4. |
サイドベンチレーターASSY（左） |
5. |
クラスターリッドC |
6. |
サイドベンチレーターASSY（右） |
|
7. |
サイドベンチレーターダクト（右） |
8. |
サイドデフロスターダクト（右） |
9. |
デフロスターノズル |
|
10. |
センターベンチレーターダクト（左） |
11. |
センターベンチレーターダクト（右） |
|
|
センターベンチレーターグリル サイドベンチレーターグリル
取り外し- 1.インストルメントサイドフィニッシャー（右）を取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。

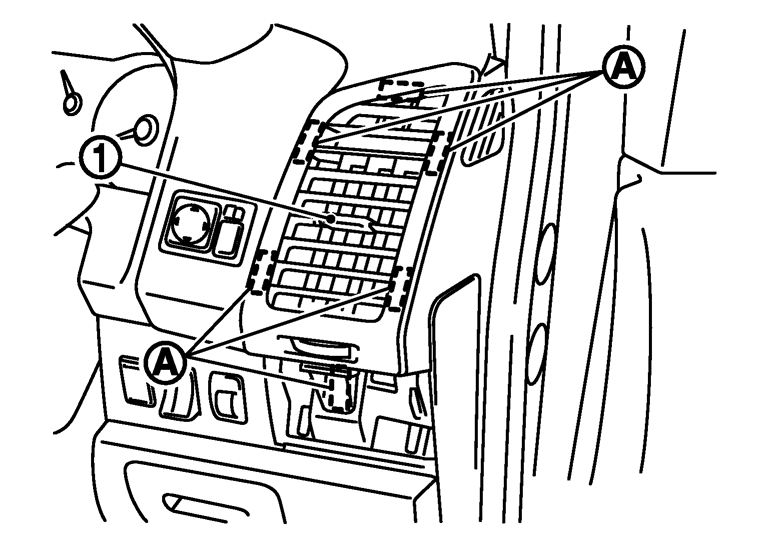

- 2.クリップ（A）6箇所を外し、サイドベンチレーターASSY（右）（1）を取り外す。
- 3.インストルメントサイドフィニッシャー（左）を取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。

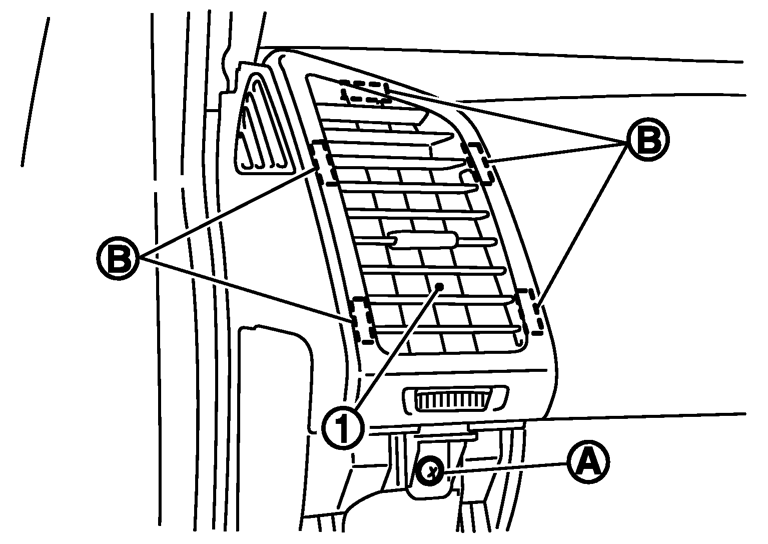

- 4.取付スクリュー（A）及びクリップ（B）5箇所を外し、サイドベンチレーターASSY（左）（1）を取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
デフロスターノズル及びダクト 取り外し- 1.インストルメントパネルを取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。

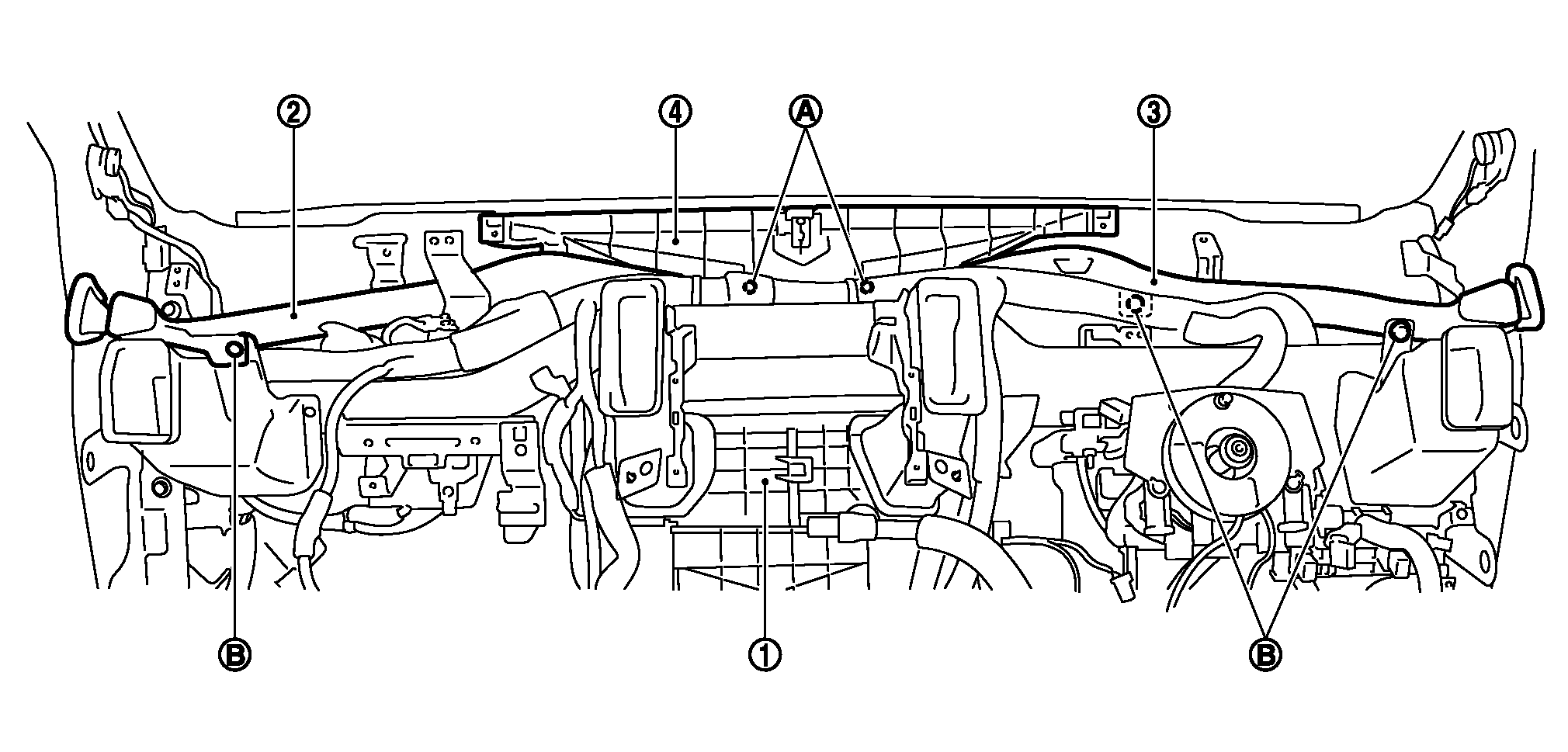

- 2.取付スクリュー（A）2本及びクリップ（B）3箇所を外し、エアコンユニット（1）からサイドデフロスターダクト（左右）（2）、（3）及びデフロスターノズル（4）を取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
サイドベンチレーターダクト 取り外し- 1.インストルメントパネルを取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。
- 2.取付スクリュー（A）及びクリップ（B）を外し、サイドベンチレーターダクト（左）（1）を取り外す。
- 3.ステアリングコラムASSY取付ナット４本を外し、ステアリングコラムASSYを下げる。「PS パワーステアリング」のステアリングコラム を参照。
- 4.ステアリングメンバー取付ボルトを外し、手前にずらした状態で、取付スクリュー（A）及びクリップ（B）を外し、サイドベンチレーターダクト（右）（1）を取り外す。エアコンユニットを参照。
参考：
冷媒の回収及びエンジン冷却水の抜き取りは行わない。 取り付け取り付けは、取り外しの逆の手順で行う。
センターベンチレーターダクト 取り外し- 1.インストルメントパネルを取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。

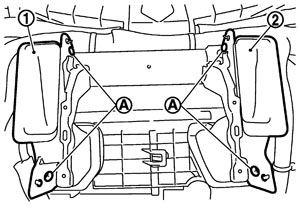

- 2.取付スクリュー（A）各2本を外し、センターベンチレーターダクト（左右）（1）及び（2）を取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
フットダクト 取り外し- 1.インストルメントパネルを取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。
- 2.ステアリングメンバーを取り外す。エアコンユニットを参照。
参考：

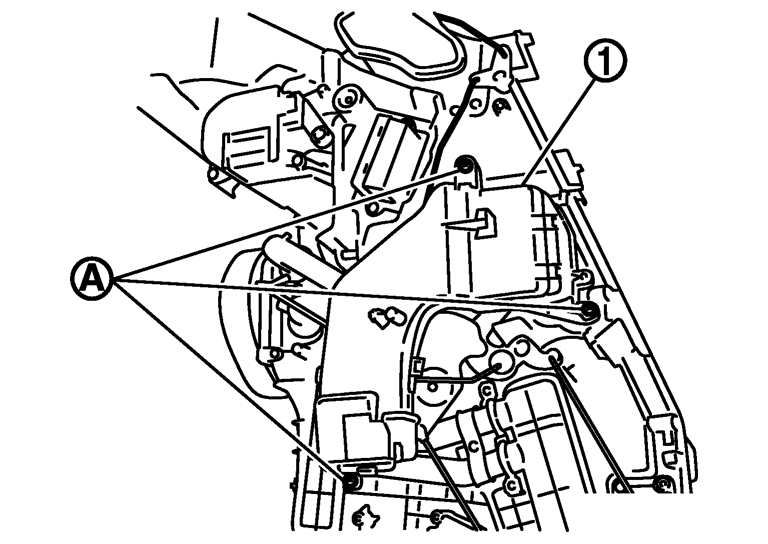

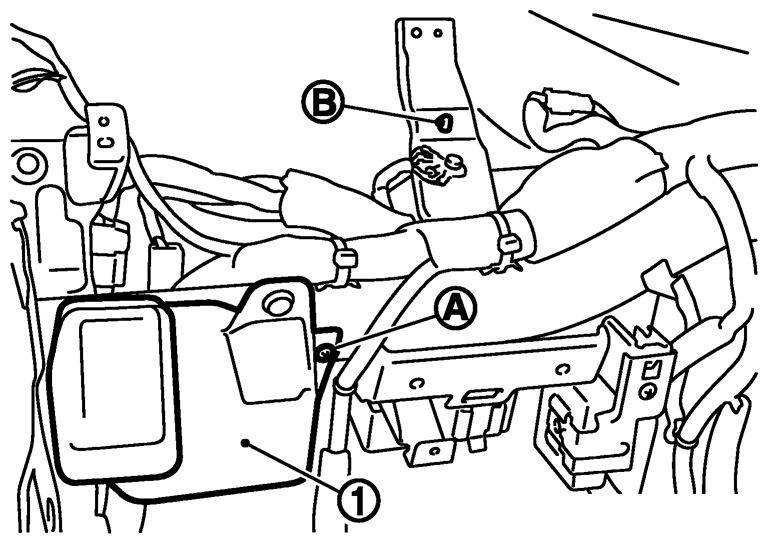

冷媒の回収及びエンジン冷却水の抜き取りは行わない。- 3.取付スクリュー（A）3本を外し、フットダクト（左）（1）を取り外す。

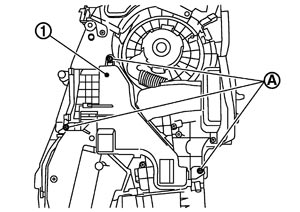

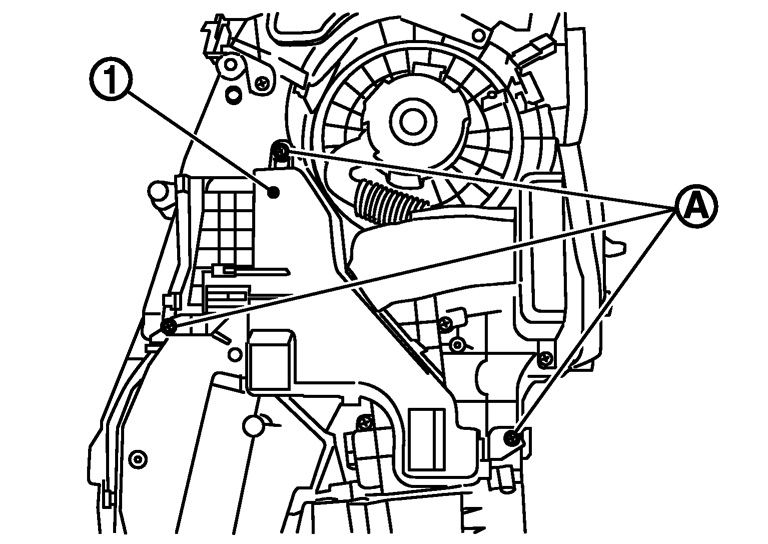

- 4.取付スクリュー（A）3本を外し、フットダクト（右）（1）を取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。

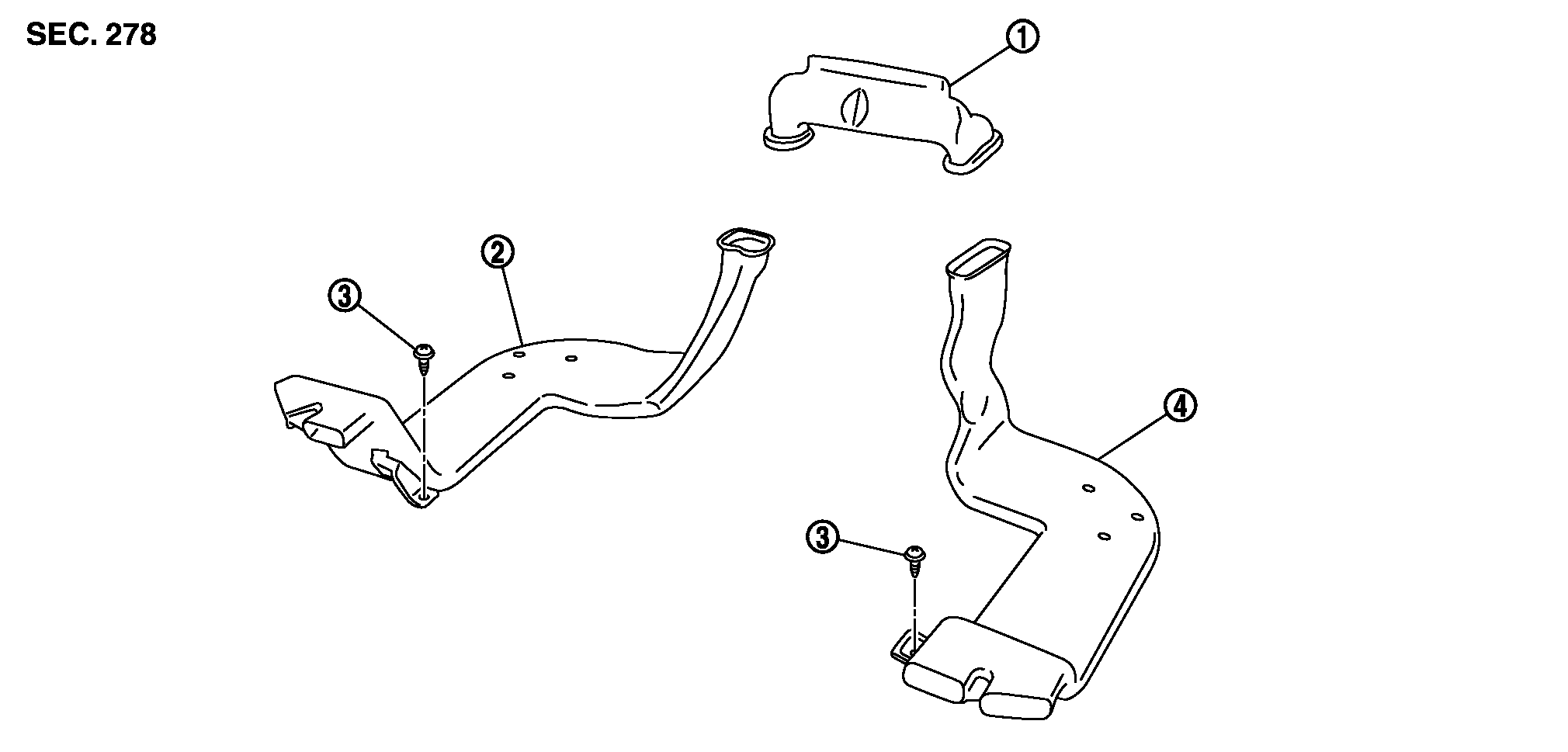

フロアダクト 構成図
取り外し- 1.フロントシートを取り外す。「SEシート」のフロントシートを参照。
- 2.センターコンソールを取り外す。「IPインストルメントパネル」のインストルメント ASSYを参照。
- 3.ダッシュサイドフィニッシャー（左右）を取り外す。「EI外装·内装」の取り外し、取り付けを参照。
- 4.センターピラーロアガーニッシュ（左右）を取り外す。「EI外装·内装」の取り外し、取り付けを参照。

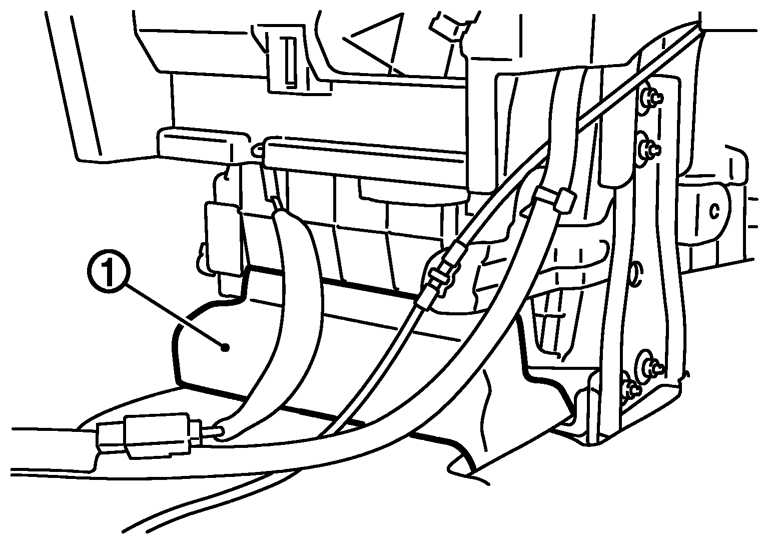

- 5.フロントフロアダクト（1）を取り外す。
- 6.車両横側からフロアカーペットをめくり、フロントフロアスペーサー（左右）を取り外す。「EI 外装·内装」のフロアトリム を参照。

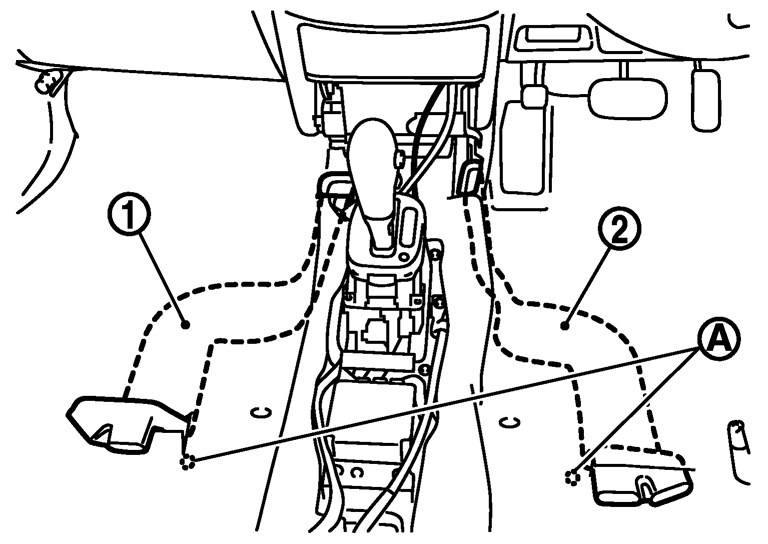

- 7.クリップ（A）2箇所を取り外し、リヤフロアダクト（左右）（1）及び（2）を取り外す。
取り付け取り付けは、取り外しの逆の手順で行う。
