Снятие и установка радиатора отопителя

Снятие и установка


 取り外し

    1.エアコンユニットを取り外す。エアコンユニットを参照。
    2.フットダクト（左）を取り外す。フットダクトを参照。

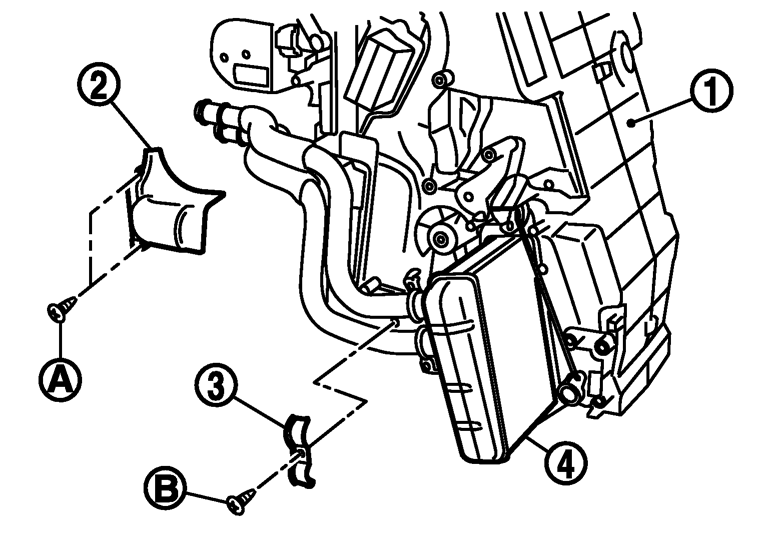

    3.取付スクリュー（A）2本を外し、ヒーターパイプカバー（2）を取り外す。
    4.モードドアアクチュエーター、メインリンク及びベント·デフリンクを取り外す。分解、組み立てを参照。
    5.取付スクリュー（B）を外し、ヒーターパイプクリップ（3）を取り外す。
    6.ヒーターコア（4）をエアコンユニット（1）から引き出す。

 取り付け

取り付けは、下記の点に注意し、取り外しの逆の手順で行う。
参考：
アクチュエーターの取付後、自己診断ステップ3にて原点リセットを行う。自己診断機能を参照。
