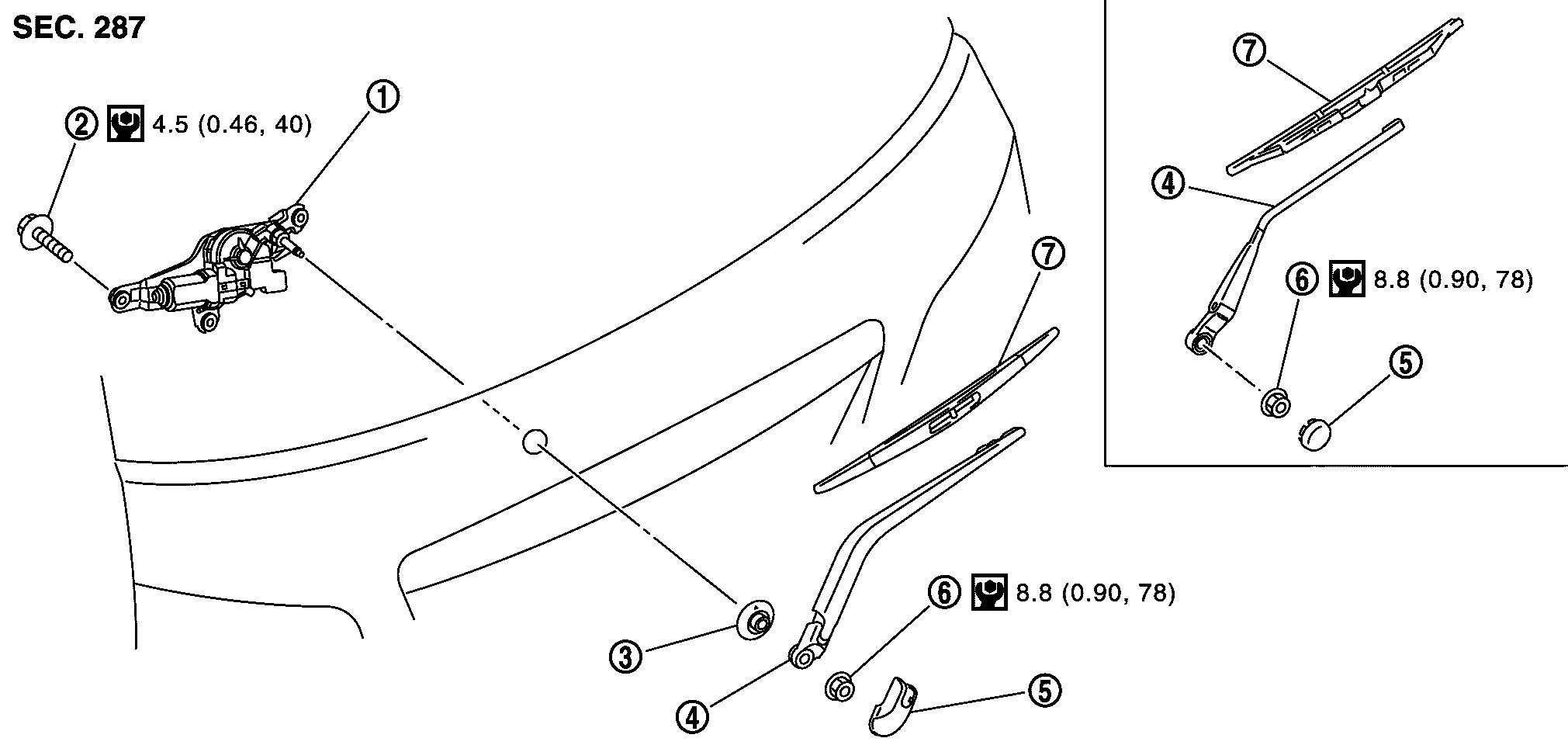

Снятие и установка электродвигателя заднего стеклоочистителя и шарнира в сборе.
|
1. |
リヤワイパーモーター |
2. |
リヤワイパーモーター取付ボルト |
3. |
ピボットシール |
|
4. |
リヤワイパーアーム |
5. |
ワイパーアームカバー |
6. |
ワイパーアームナット |
|
7. |
リヤワイパーブレード |
|
|
|
|
|
：N·m（kg‐m, in‐lb） |
|
|
|
|
|
図中右上図は、寒冷地仕様を示す。 |
|
|
|
|
|
取り外し- 1.リヤワイパーアームを取り外す。リヤワイパーアームの取り外し、取り付けを参照。
- 2.バックドアフィニッシャーインナーを取り外す。取り外し、取り付け を参照。

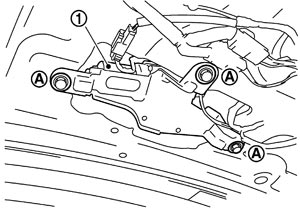

- 3.リヤワイパーモーター取付ボルト（A）を外す。
- 4.リヤワイパーモーターコネクターを外し、リヤワイパーモーター（1）を車両より取り外す。
- 5.ピボットシールを取り外す。
■ 注意 ■
ワイパーモーターを落下させたり他部品と干渉させないこと。
取り付け- 1.ピボットシールを取り付ける。
■ 注意 ■
ピボットシールは、三角マークが上になるように取り付ける。- 2.リヤワイパーモーターを車両に取り付ける。
- 3.リヤワイパーモーターコネクターを接続する。リヤワイパースイッチをONにし、リヤワイパーモーターを作動させてからリヤワイパースイッチをOFF（オートストップ）にする。
- 4.バックドアフィニッシャーインナーを取り付ける。取り外し、取り付け を参照。
- 5.リヤワイパーアームを取り付ける。リヤワイパーアームの取り外し、取り付けを参照。
