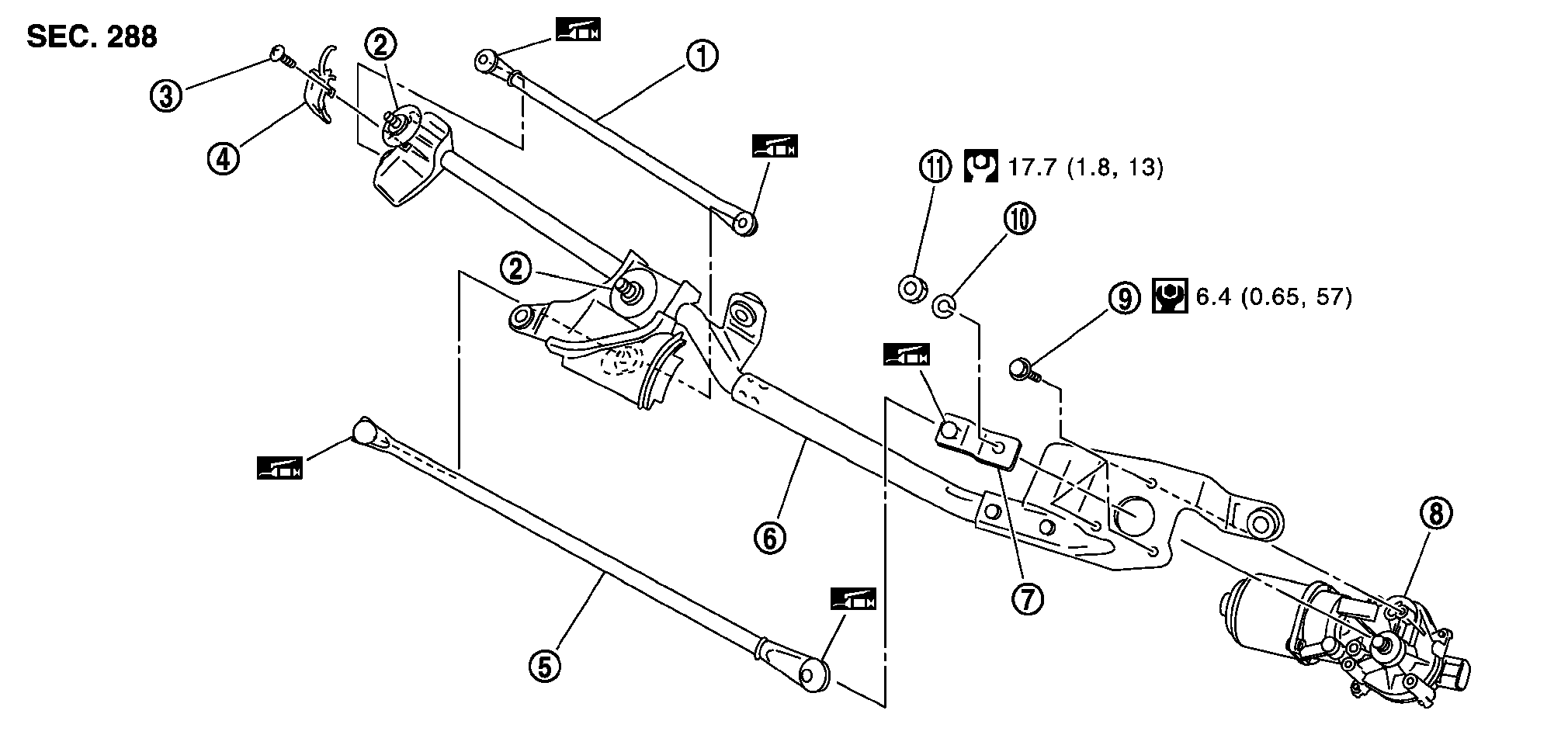

Разборка и сборка привода переднего стеклоочистителя в сборе.
|
1. |
ワイパーリンク2 |
2. |
シャフトシール |
3. |
樹脂カバー取付スクリュー |
|
4. |
樹脂カバー |
5． |
ワイパーリンク1 |
6． |
ワイパーフレーム |
|
7. |
モーターアーム |
8. |
ワイパーモーター |
9. |
ワイパーモーター取付ボルト |
|
10. |
スプリングワッシャー |
11． |
モーターアーム取付ナット |
|
|
|
: N·m（kg‐m， in‐lb） |
|
|
|
|
|
: N·m（kg‐m， ft‐lb） |
|
|
|
|
|
: ニッサンMPスペシャルグリースNo.2 |
|
|
||
分解- 1.スクリューを外し、ボールジョイント部の樹脂カバーを取り外す。
- 2.フロントワイパードライブASSYからワイパーリンク1、及び2を取り外す。
■ 注意 ■
ワイパーリンクを取り外すときは、リンクを曲げたり、ボールジョイントの樹脂部を損傷しないよう注意すること。- 3.モーターアーム取付ナットを外し、ワイパーモーターからモーターアームを取り外す。
- 4.ワイパーモーター取付ボルトを外し、ワイパーフレームからワイパーモーターを取り外す。
組み立て- 1.ワイパーモーターコネクターを接続する。ワイパースイッチをONにし、ワイパーモーターを作動させてからワイパースイッチをOFF（オートストップ）にする。
- 2.ワイパーモーターコネクターを外す。
- 3.ワイパーモーターをワイパーフレームに取り付ける。
- 4.モーターアームをワイパーモーターに取り付け、ワイパーリンク1をモーターアーム、及びワイパーフレームに取り付ける。
■ 注意 ■

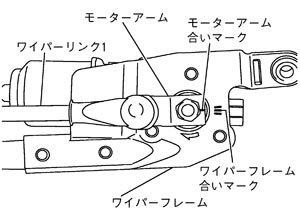

ワイパーモーターの状態を、オートストップ位置にしてから、ワイパーリンク1、モーターアームの合いマーク、及びワイパーフレームの合いマーク（中央）が一直線になるように取り付ける。- 5.ワイパーリンク2をワイパーフレームに取り付ける。
- 6.ボールジョイント部の樹脂カバーを取り付ける。
- ワイパーモーターを落下させたり、他部品と干渉させないこと。
- モーターアームとワイパーリンクのかん合部（リテーナー部）のグリース状態に注意し、必要に応じてグリースを塗布すること。
- ニッサンMPスペシャルグリースNo.2（KRB00‐12025）
■ 注意 ■
