Осмотр 1: Проверка линии сигнальной лампы зарядки. Система зарядки.

Осмотр 1: Проверка линии сигнального индикатора зарядки.


■ 注意 ■
 L端子系統に断線等がある場合、オルタネーターは発電することができない。
点検要領

 1.充電警告灯点検
  1. キースイッチをOFFにする。
  2. オルタネーターのコネクターを外す。

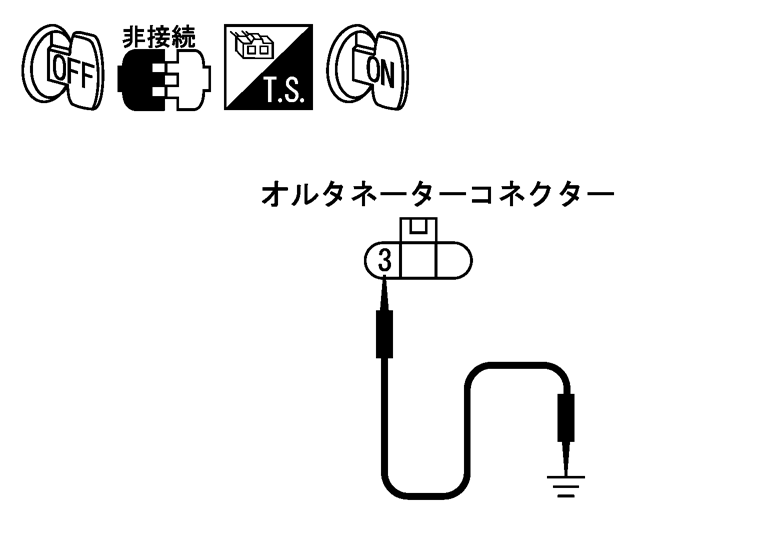

  3. オルタネーター車両側ハーネスコネクターの3番端子をボディーアースに短絡する。
  4. キースイッチをONにする。

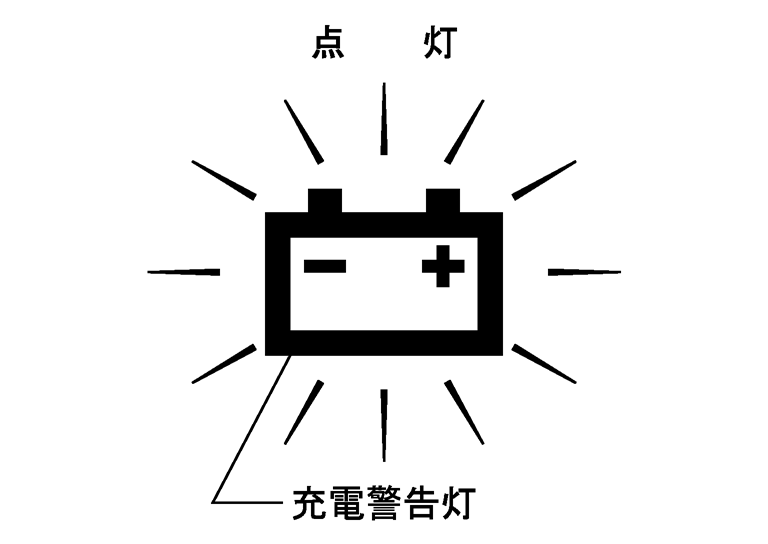

充電警告灯は点灯するか？

YES>>4へ

NO>>2へ


 2.コネクター点検
  1. キースイッチをOFFにする。
  2. コンビネーションメーターのコネクター及び端子（メーター側、ハーネス側）に抜け、曲がり等がないか点検する。
点検結果

OK>>3へ

NG>>端子、コネクターを修理する。


 3.導通点検
  1. コンビネーションメーターのコネクターを外す。
  2. コンビネーションメーター車両側ハーネスコネクター38番端子～オルタネーター車両側ハーネスコネクター3番端子間の導通を点検する。
    38～3
    		：導通あり

点検結果

OK>>コンビネーションメーターを交換する。（オルタネーターは正常なので交換しない）

NG>>ハーネス又はコネクターを修理する。（オルタネーターは正常なので交換しない）


 4.充電警告灯点検
  1. キースイッチをOFFにする。
  2. オルタネーターのコネクターを接続する。
  3. キースイッチをONにする。
充電警告灯は点灯するか？

YES>>オルタネーター車両側ハーネスコネクターを修理する。（接続不良又は接触不良。オルタネーターは正常なので交換しない）

NO>>オルタネーターを交換する。（オルタネーター内のL回路不良）
