замена клапана
|

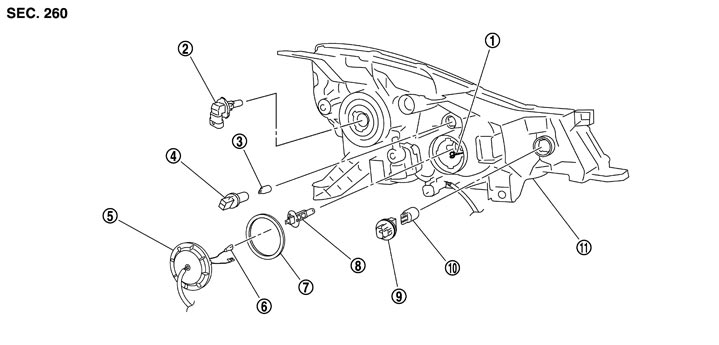

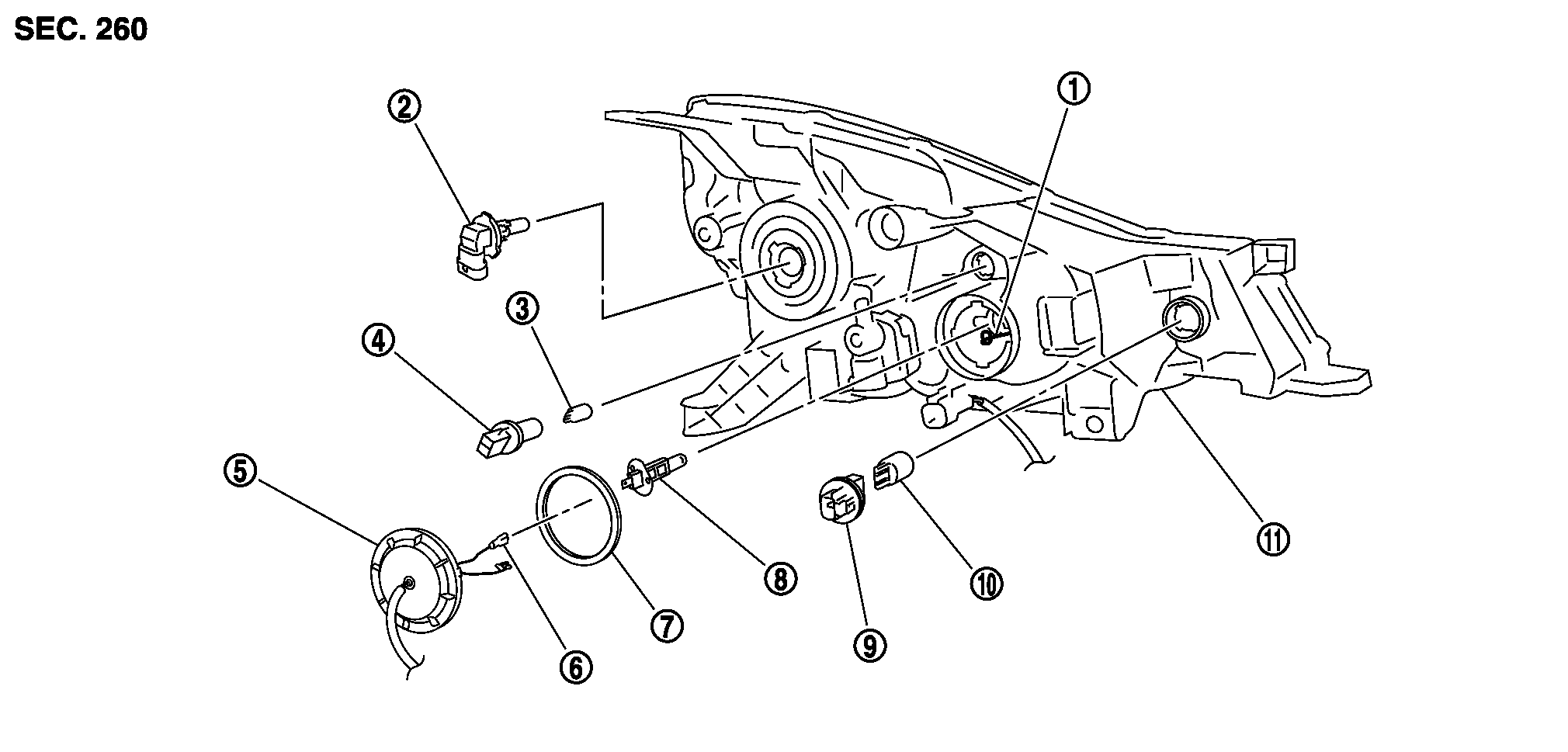

1. |
リテーニングスプリング |
2. |
バルブ（ロー） |
3. |
クリアランスランプバルブ |
|
4. |
クリアランスバルブソケット |
5. |
樹脂キャップ |
6. |
バルブ端子（ハイ） |
|
7. |
シールパッキン |
8. |
バルブ（ハイ） |
9. |
フロントターンシグナルランプバルブソケット |
|
10. |
フロントターンシグナルランプバルブ |
11. |
ヘッドランプハウジングASSY |
|
|
ヘッドランプ（内側）ハイビーム- 1.樹脂キャップを反時計方向に回し、ロックを外す。
- 2.バルブに結線されている端子を外す。
- 3.リテーニングスプリングのロックを外し、ヘッドランプからバルブを取り外す。
■ 注意 ■
- 作業時は、バッテリのマイナス端子、又は電源ヒューズを取り外すこと。
- バルブのガラス面は、直接手で触れたり、油脂類を付着させないこと。
- ランプ消灯直後は、高温のため、バルブのガラス面に手を触れないこと。
- バルブをランプハウジングから外したままで長い間放置すると、ちり、ほこりなどによりレンズ、リフレクターの性能低下（汚れ、及びくもり等）の原因になるためバルブ交換は、新品バルブを用意してから行うこと。
ヘッドランプ（外側）ロービーム- 1.バルブソケットを反時計方向に回し、ロックを外す。
- 2.コネクターを外し、バルブを取り外す。
クリアランスランプ- 1.バルブソケットを反時計方向に回し、ロックを外す。
- 2.バルブソケットからバルブを取り外す。
フロントターンシグナルランプ- 1.レゾネーターを取り外す（左側バルブ交換時）。「EM エンジン本体」のエアクリーナー、エアダクト（MR 18DE車）を参照。
- 2.バルブソケットを反時計方向に回し、ロックを外す。
- 3.バルブソケットからバルブを取り外す。
■ 注意 ■
バルブ装着後は水密性確保のため、樹脂キャップ、及びバルブソケットを確実に取り付けること。
