Электрооборудование
Система освещения
Схема подключения – afs – активный afs
Схема подключения – afs – активный afs
配線図 - AFS -
📄

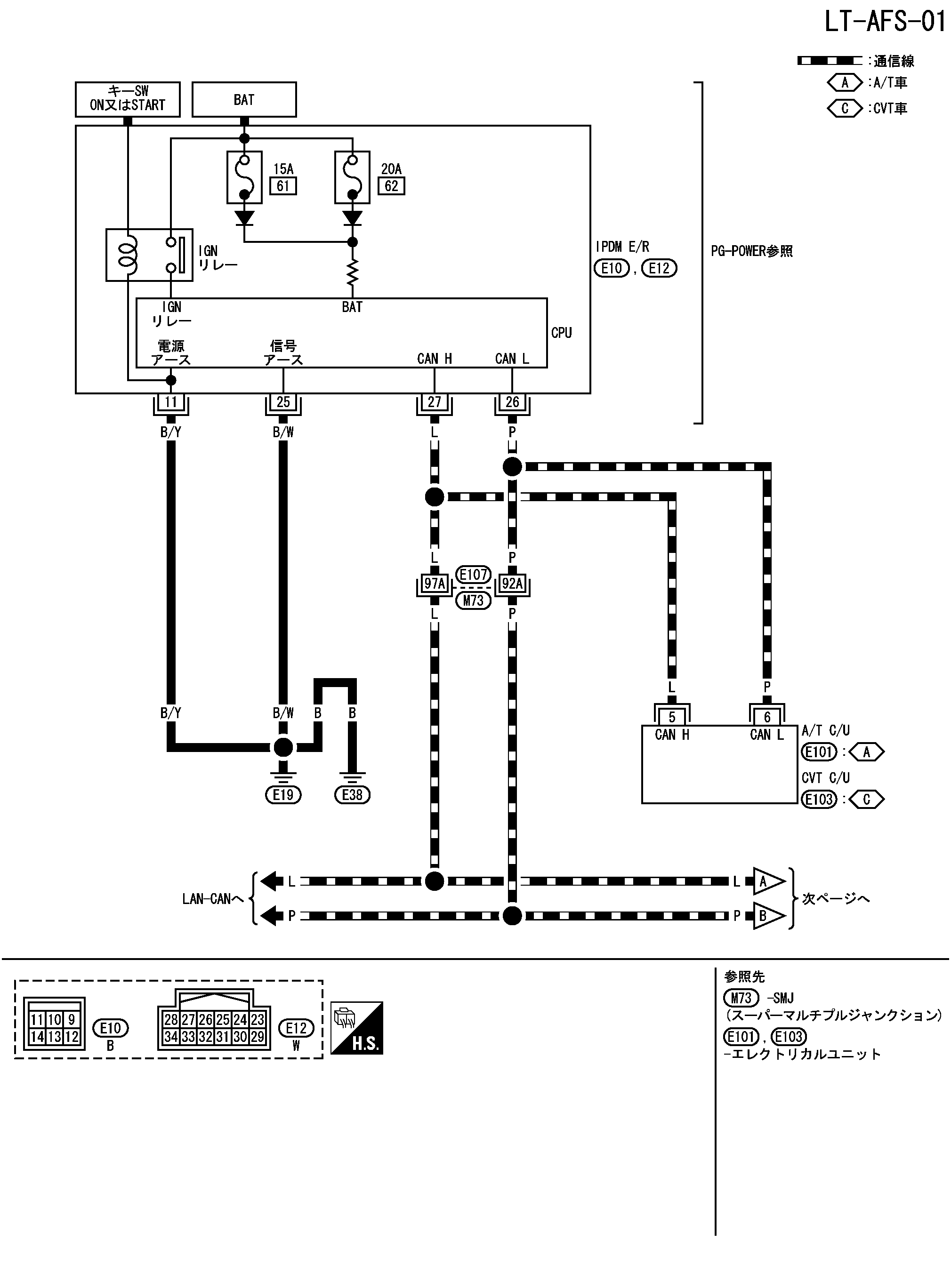

Открыть схему TKWB4377J.PDF
📄

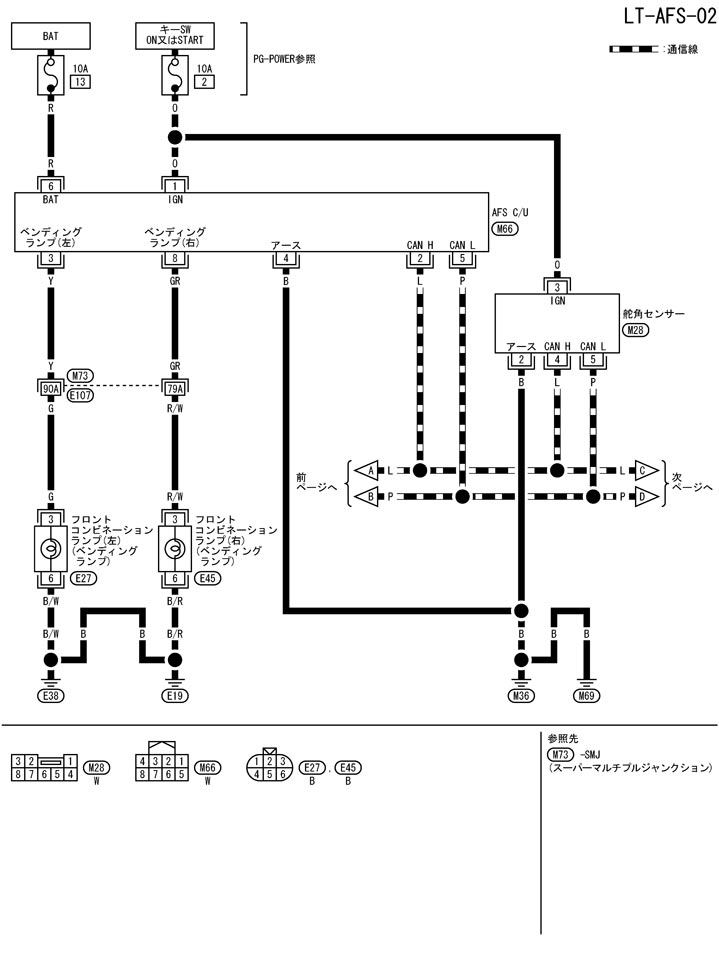

Открыть схему TKWB4378J.PDF
📄

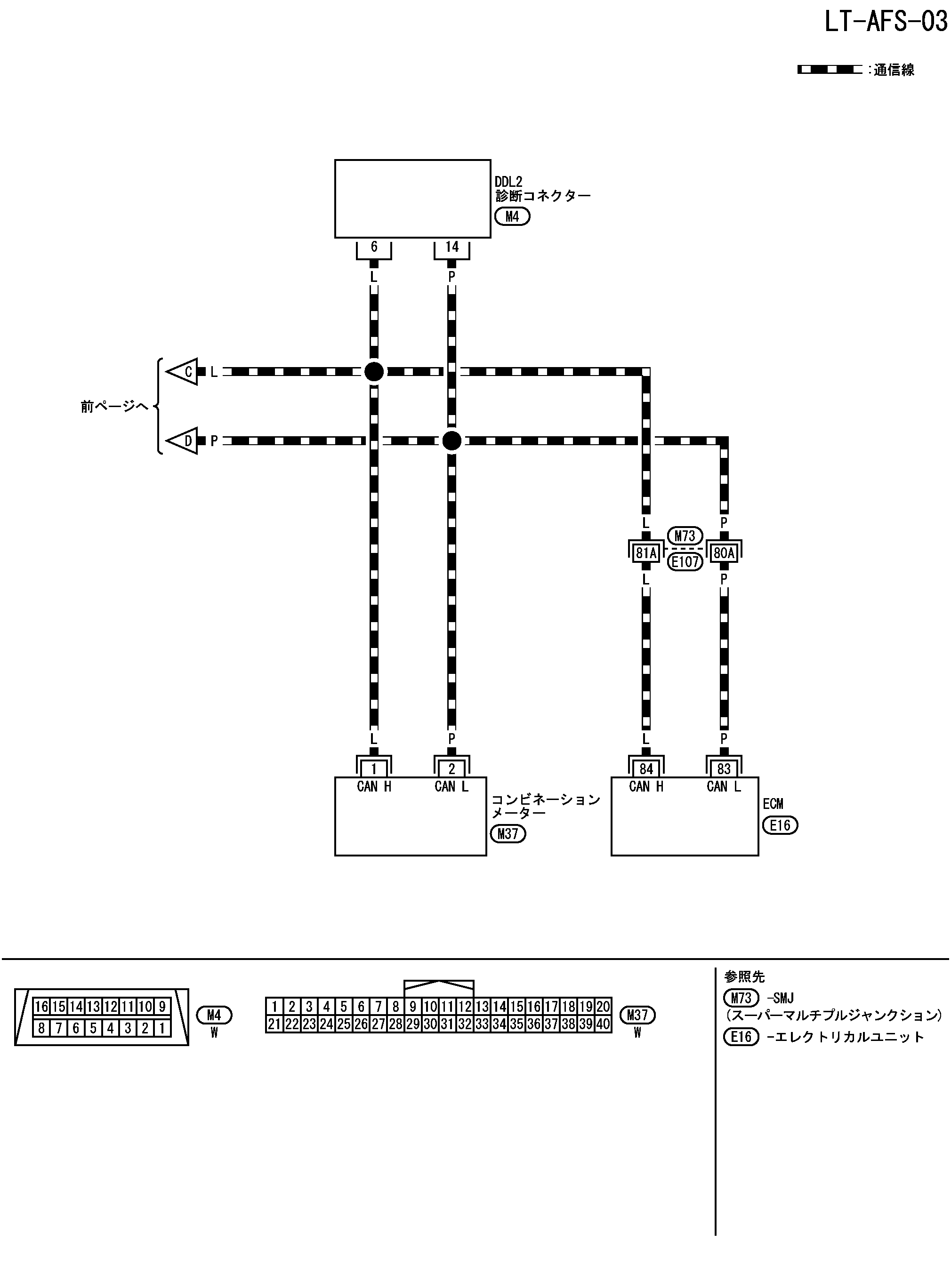

Открыть схему TKWB4379J.PDF
