Регулировка прицеливания
- エーミング調整スクリューを回して調整する。

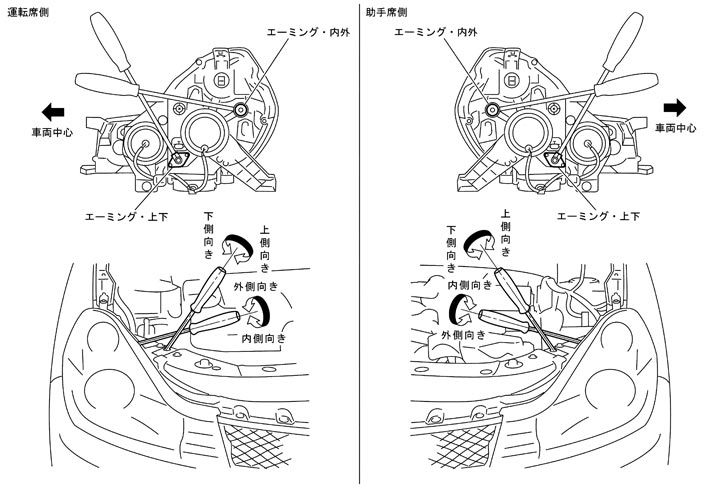

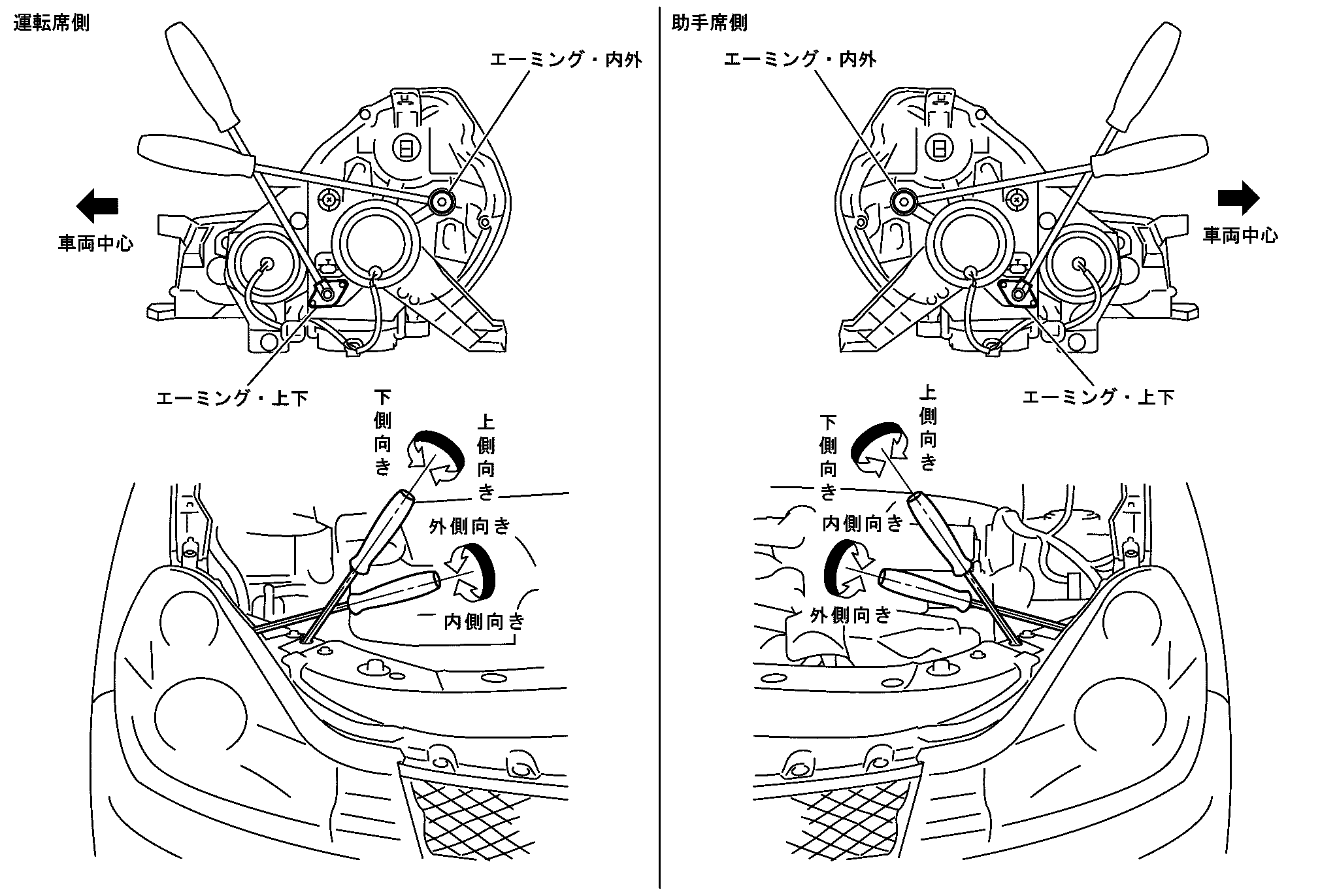

- 調整スクリューの位置と回す方向は図を参照する。■ 注意 ■ランプ点灯中は、エーミング調整スクリュー以外のランプ各部（金属部分、コントロールユニット、ハーネス、バルブ、ソケット）に手を触れないこと。
調整前の準備- 1.タイヤの空気圧を規定値に調整する。
- 2.車両を空車状態にする。（車室内、ラゲッジルーム内から荷物を降ろす。）
- 3.ヘッドランプの汚れを除去する。
■ 注意 ■
有機溶剤（シンナー、ガソリン等）は使用しないこと。- 4.運転席に1名乗車する。
- 5.エンジンを始動する。
集光式テスターによる調整- 調整要領については各テスターメーカーの取扱説明書による。

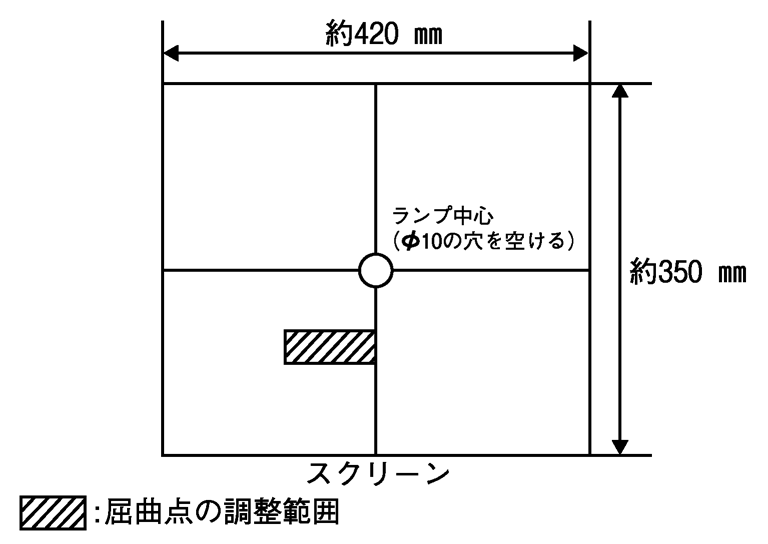

調整用スクリーン（明暗境界線図）による調整- 1.厚手の白紙などを使用し、図の調整用スクリーンを作成する。
- 2.車両を壁、又はつい立て（平坦路面に垂直）に、できる限り正対して停める。

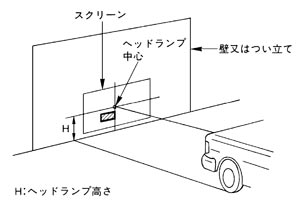

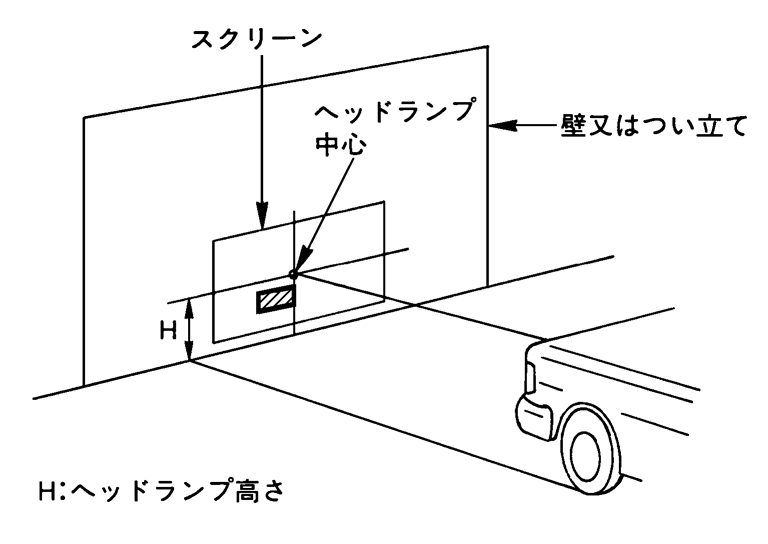

- 3.壁、又はつい立てに、ヘッドランプの中心位置と同じ位置の印を付ける。
- 4.壁、又はつい立てに付けた印に、作成した調整用スクリーンのランプ中心穴を合わせ、平坦路面と平行に固定する。

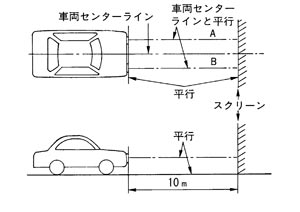

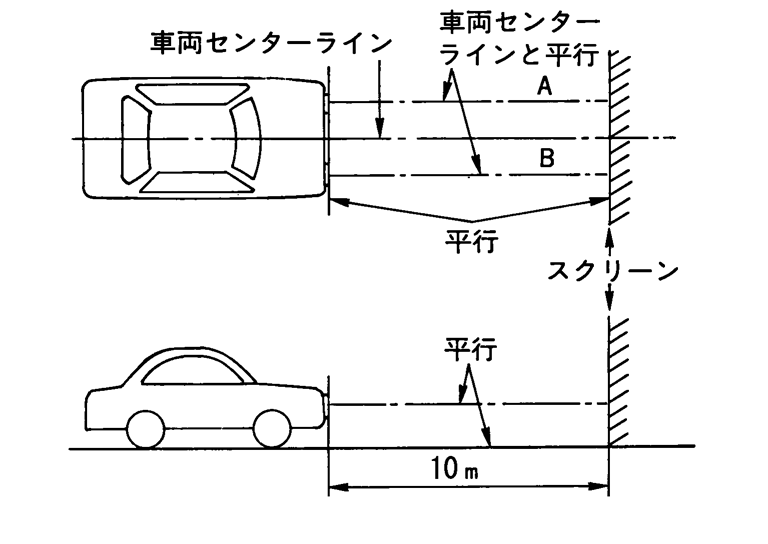

- 5.調整用スクリーンとヘッドランプの距離を10 m離し、車両とスクリーンを正対（A＝B）させる。
- 6.調整しないヘッドランプの光が、調整用スクリーンに当たらないように、つい立て等を使用し遮断する。
■ 注意 ■
樹脂製レンズのため、レンズ表面をテープなどで覆わないこと。- 7.ヘッドランプを点灯する。（ロービーム）

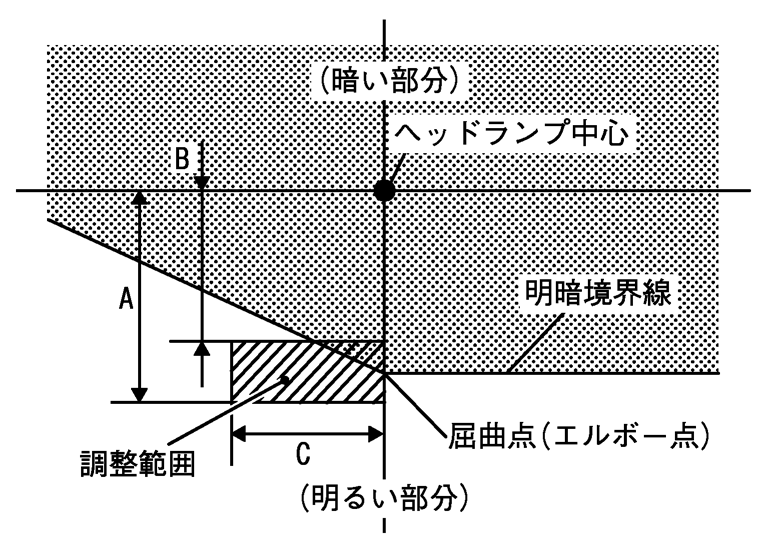

- 8.調整用スクリーンに照射されたロービームの屈曲点（エルボー点）を、ヘッドランプのエーミング調整スクリューで図に示す範囲内に入るよう調整する。
| A | ：150 mm |
| B | ：100 mm |
| C | ：100 mm |

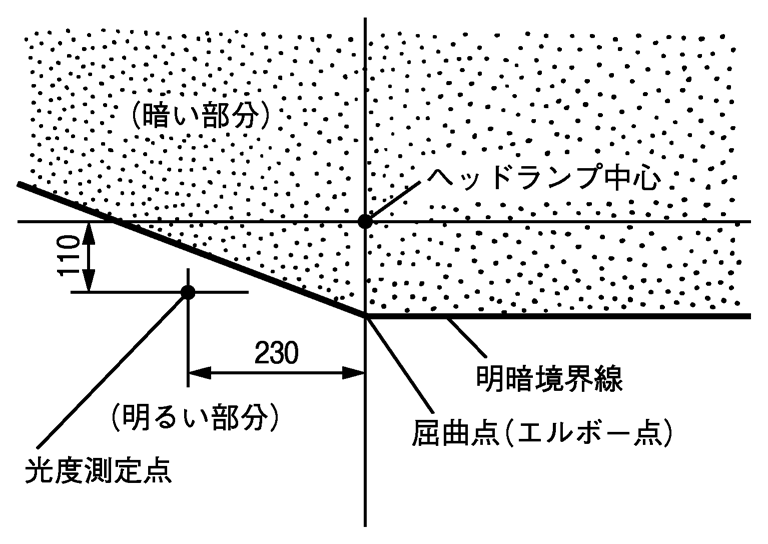

光度点検（ロービーム）|
基準値 |
：1灯につき6,400カンデラ（cd）以上（図の光度測定点、又は最高光度点にて） |
