Опорное значение входного/выходного сигнала BCM
■ 注意 ■
- コンビネーションスイッチ系統端子の負荷作動時の入出力値（波形）は、他の制御負荷の影響により変動するため、他の負荷を全てOFF状態にして測定すること。
- ワイパーボリュームの波形、及び電圧測定時以外は、ワイパーボリュームを4位置にすること。ワイパーボリュームの位置は、CONSULT‐IIIにて確認できる。CONSULT-IIIの機能（BCM - コンビスイッチ） を参照。
|
端子 番号 |
信号名称 |
測定条件 |
基準値（V） |
||
|
キースイッチ |
操作、又は状態 |
||||
|
2 |
コンビネーションSW INPUT 5 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
約0 |
|
下記いずれかの状態
|

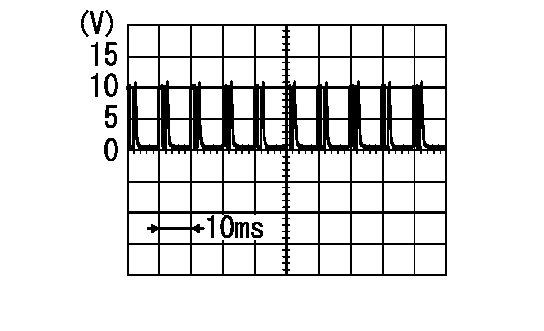

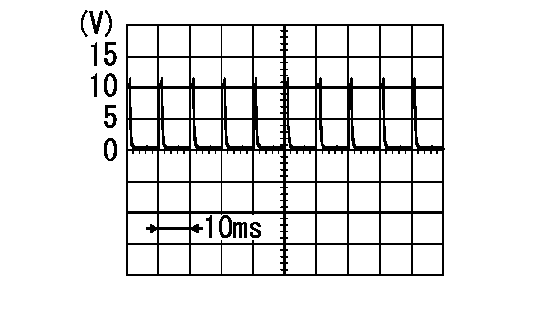

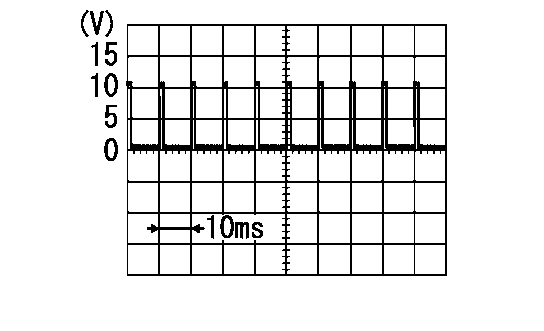

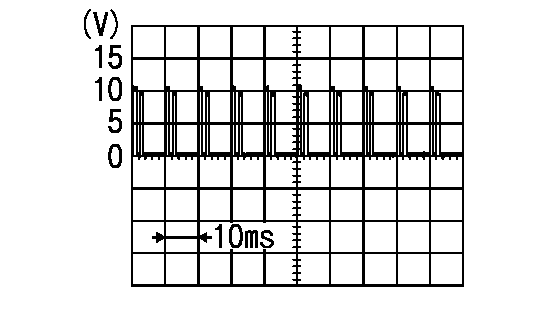

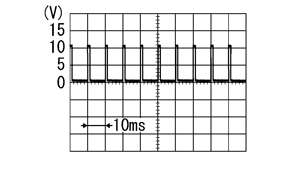

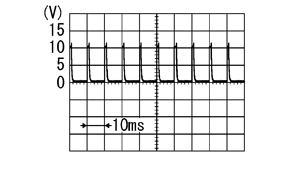

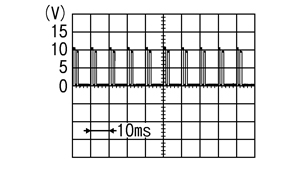

参考波形 参考値 約1.0 |
||||
|
ライトスイッチ2段 |

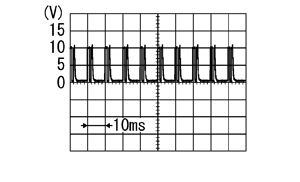

参考波形 参考値 約2.0 |
||||
|
3 |
コンビネーションSW INPUT 4 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
約0 |
|
フロントフォグランプスイッチ （フロントフォグランプスイッチ のみ操作） |
参考波形 参考値 約0.8 |
||||
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
4 |
コンビネーションSW INPUT 3 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
約0 |
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
5 |
コンビネーションSW INPUT 2 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
約0 |
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
リヤワイパーON |
参考波形 参考値 約0.8 |
||||
|
6 |
コンビネーションSW INPUT 1 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
約0 |
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
下記いずれかの状態
|
参考波形 参考値 約1.9 |
||||
|
下記いずれかの状態
|
参考波形 参考値 約0.8 |
||||
|
11 |
ACC電源 |
ACC |
— |
電源電圧 |
|
|
32 |
コンビネーションSW OUTPUT 5 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |

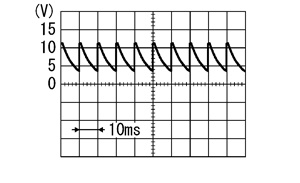

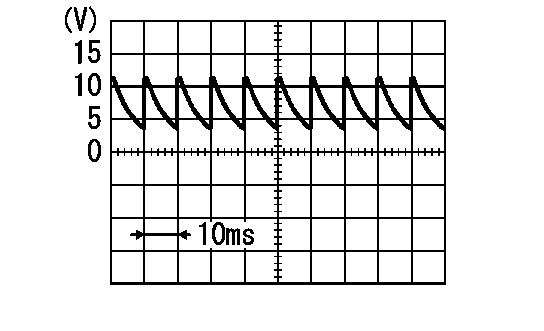

参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
33 |
コンビネーションSW OUTPUT 4 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
34 |
コンビネーションSW OUTPUT 3 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
35 |
コンビネーションSW OUTPUT 2 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
36 |
コンビネーションSW OUTPUT 1 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
38 |
IGN電源 |
ON |
— |
電源電圧 |
|
|
39 |
CAN‐H |
— |
— |
— |
|
|
40 |
CAN‐L |
— |
— |
— |
|
|
57 |
BAT電源 |
OFF |
— |
電源電圧 |
|
|
67 |
アース |
— |
— |
約0 |
|
|
70 |
BAT電源 |
OFF |
— |
電源電圧 |
|
