Обзор системы Система внутреннего освещения с клавишным управлением

Обзор системы


 システム図

 ルームランプタイマー

BCMは、下記条件成立時に対象ランプの点消灯を、最大30秒間（工場出荷時は15秒間）タイマー作動を行う。また、点灯/消灯時に最大5秒間（工場出荷時は、点灯時1秒間、消灯時3秒間）の増減光を行う。（タイマー時間、および点消灯時の増減光時間の設定は、CONSULT‐IIで変更できる。作業サポート機能 を参照。）

対象ランプ
  • ルームランプ
    1.乗車時
    • 運転席ドアロックがアンロックでタイマー点灯する。参考
    • 各席いずれかのドアスイッチON（ドア開）でタイマー作動を停止し、常時点灯となる。参考
    • 各席いずれかのドアスイッチON（ドア開）→OFF（全席ドア閉）でタイマー作動する。参考
    • 集中ドアロックスイッチでロック、またはキースイッチONでタイマー点灯を停止し消灯する。
    参考：
    CONSULT-IIで設定を変更できる。CONSULT‐IIの機能 を参照。
    2.降車時
    • キー差し込み検出スイッチON→OFF（キー抜き）でタイマー点灯する。（インテリジェントキー付車は、プッシュスイッチOFFでタイマー点灯する。）
    • 各席いずれかのドアスイッチON（ドア開）でタイマー作動を停止し、常時点灯となる。
    • 各席いずれかのドアスイッチOFF（全席ドア閉）でタイマー点灯する。参考
    • 運転席ドアロックがロックでタイマー点灯を停止し、消灯する。参考
    参考：
    CONSULT-IIで設定を変更できる。CONSULT‐IIの機能 を参照。
  • タイマーは、キースイッチ、プッシュスイッチ、およびキー差し込み検出スイッチONのときは作動しない。ただし、タイマー作動中に、プッシュスイッチ、およびキー差し込み検出スイッチOFF→ONにしてもタイマー作動は継続する。
  • タイマー作動中に新たなタイマー作動信号が入力された場合、後から入力されたタイマー作動となる。
  • 点灯/消灯時に最大5秒間の増光/減光作動を行う。

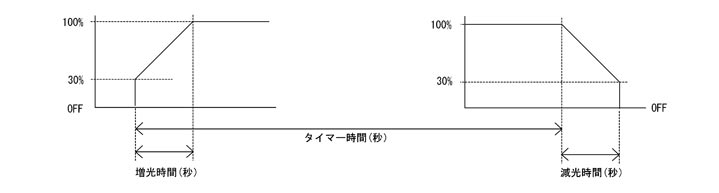

 ルームランプ点消灯時、増減光時間

 ルームランプタイマー作動

下記の各条件成立時に、BCMはルームランプタイマー作動を行う。

キー差し込み検出スイッチの状態変化
  • キーシリンダーからキーを抜くとキー差し込み検出SWが ON→OFFし、BCMのキー差し込み検出信号の状態が変化する。このときBCMは、キーシリンダーからキーが抜かれたことを検出し、全ドア閉であればタイマー作動条件が成立する。

プッシュスイッチの状態変化（インテリジェントキー付車）
  • イグニッションノブをON位置のからOFF位置にすると、インテリジェントキーユニットは、プッシュスイッチON→OFFと判断し、CAN通信でプッシュスイッチ信号をBCMに送信する。このときBCMは、プッシュスイッチがOFFされたことを検出し、全ドア閉、およびキー差し込み検出SW OFFであれば タイマー作動条件が成立する。

運転席ドアロックアクチュエーター（ドアロック状態検出SW）の状態変化参考
  • 運転席ドアロックアクチュエーター（ドアロック状態検出SW）がON（アンロック）すると、BCMのドアロック状態検出SW（DR） 状態が変化する。このときBCMは、運転席ドアロックがアンロックされたことを検知し、全ドア閉、キー差し込み検出SW OFF、およびプッシュスイッチOFFであればタイマー作動条件が成立する。

各席いずれかのドアスイッチの状態変化参考
  • 各席いずれかのドアを開けてから閉じると、BCMの ドアSW信号の状態が変化する。このときBCMは、各席いずれかのドアが開→閉に変化したことを検知し、全ドア閉、キー差し込み検出SW OFF、およびプッシュスイッチOFFであればタイマー作動条件が成立する。
参考：
CONSULT-IIで設定を変更できる。CONSULT‐IIの機能 を参照。

 タイマー制御キャンセル条件
以下の各条件のときにタイマー制御がキャンセルされる。
  • 運転席ドアをロックする。
  • 各席いずれかのドアを開ける。
  • キースイッチ、またはイグニッションノブをON位置にする。

 ルームランプバッテリーセーバー

  • ルームランプがDOOR位置で、半ドアなどによりランプが点灯したまま車両が放置された際に、ランプ点灯によるバッテリーあがりを防止するため、BCMが30分、または60分後にランプを消灯させる。
  • ルームランプバッテリーセーバーのON/OFF、またはルームランプタイマー設定はCONSULT‐IIで変更できる。作業サポート機能 を参照。

対象ランプ
  • ルームランプ

 タイマー制御条件

以下の各条件のときにタイマー制御する。
  • キースイッチ、またはイグニッションノブがON位置のときは常時点灯。
  • キースイッチ、またはイグニッションノブがON→OFFで30分、または60分間点灯条件になり、その後消灯する。
  • キースイッチ、またはイグニッションノブがOFF位置で下記のドアスイッチ等の入力に変化があった場合は、その時点から30分間、または60分間点灯条件になりその後消灯する。
    対象スイッチ
    		運転席ドアスイッチ、助手席ドアスイッチ、後席右ドアスイッチ、後席左ドアスイッチ、運転席ドアロックアクチュエーター（ドアロック状態検出スイッチ）、キー差し込み検出スイッチ、プッシュスイッチ（インテリジェントキー付車）、インテリジェントキーでのアンロック、リモコンアンロックスイッチ


 回路図
