Обзор системы

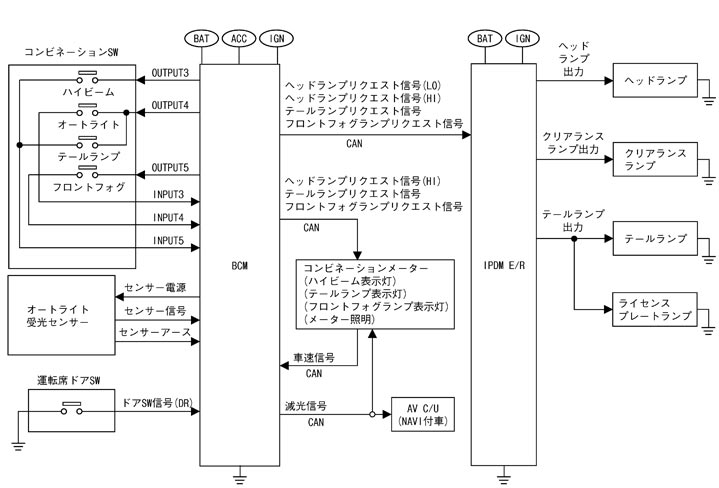

システム図
BCM- オートライト機能オートライト受光センサー信号、ライトSW信号（AUTO）、運転席ドアSW信号、キーSW信号（ON、ACC）、及び車速信号により、IPDM E/Rを介してクリアランスランプ、テールランプ、及びヘッドランプの点消灯を行う。
- 自動調光機能オートライト受光センサー信号、ライトSW信号（AUTO、1段、2段）、運転席ドアSW信号、キーSW信号（ON、ACC）、及び車速信号により、減光信号をCAN通信でAV C/Uに送信する。
オートライト受光センサー車外の照度（ルクス）を電圧に変換し、BCMに送る。（50〜1300ルクスの照度を検出する。）
コンビネーションメーター車速信号をCAN通信でBCMに送信する。

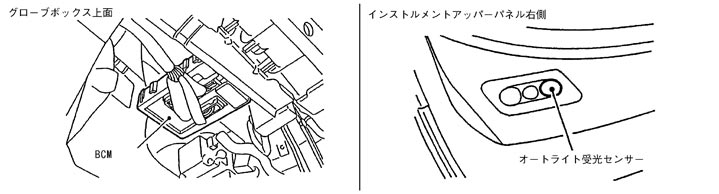

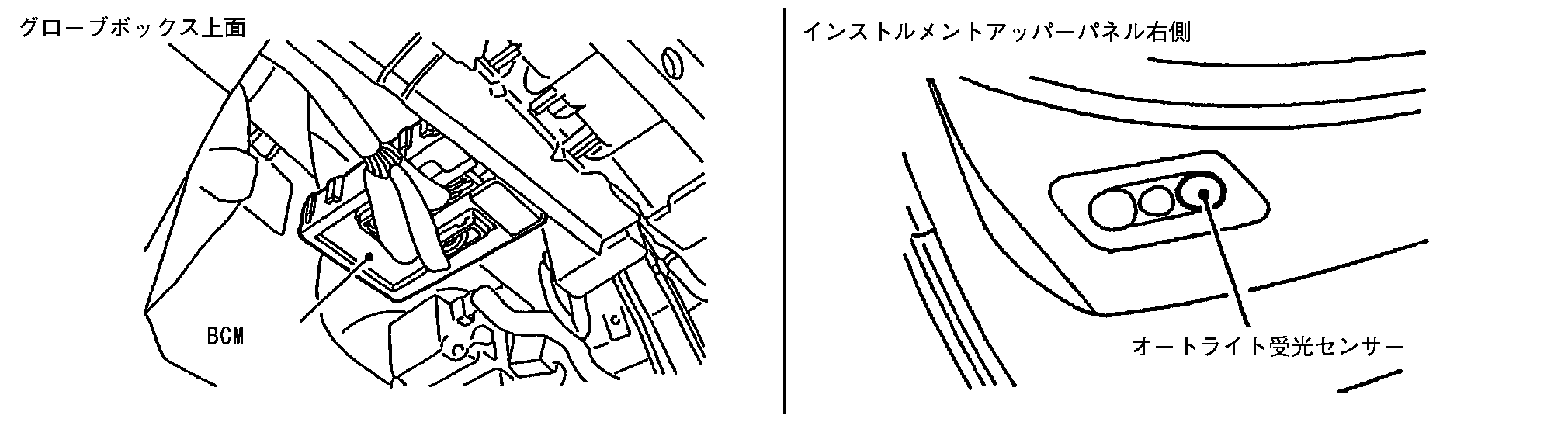

構成部品取付位置
点消灯制御- 点消灯タイミングは設定感度により異なる。
- 感度調整は4段階に設定できる。CONSULT-IIIの機能（BCM - ヘッドランプ）を参照。
- キースイッチ ONでライトスイッチAUTO 位置のとき、キースイッチ ACC にしてもオートライト制御は継続するが、運転席ドアを開けた場合はオートライト制御を終了する。
