Обзор системы

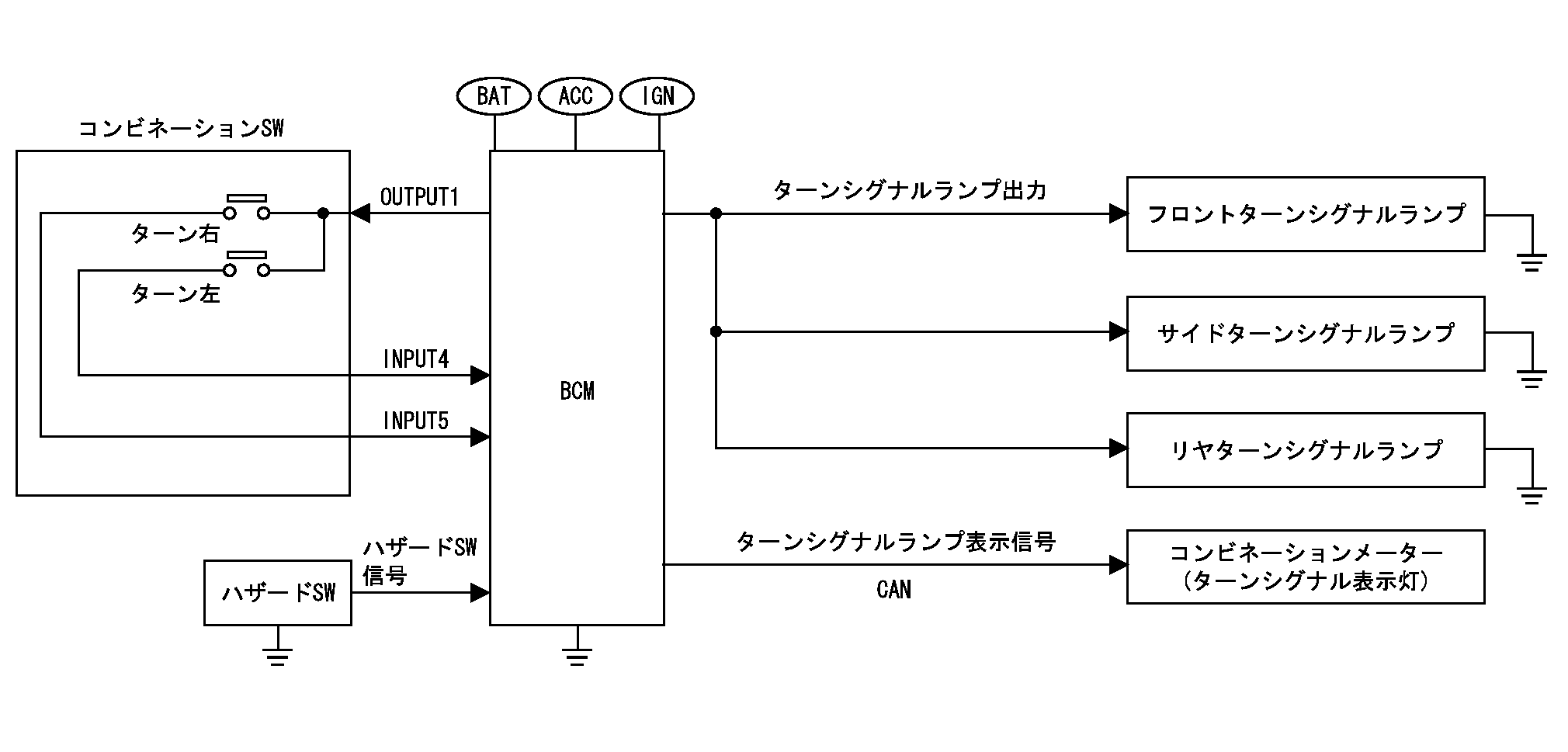

システム図
BCM- キースイッチがONのとき、コンビネーションスイッチ（ターンシグナルスイッチ）の状態を読み取り、各ターンシグナルランプへ電源を供給し、各ターンシグナルランプを点滅させる。
- ハザードスイッチのON/OFFをハザードSW信号の変化から判断し、各ターンシグナルランプに電源を供給し、各ターンシグナルランプを点滅させる。
- ターンシグナル表示信号の右／左／左右／OFFを制御し、CAN通信でコンビネーションメーターに送信する。
コンビネーションメーター BCMから受信するターンシグナル表示信号に応じて、ターンシグナル表示灯を点滅／消灯させる。また、ターンシグナル表示灯の点滅に同期して、内蔵のブザーでターンシグナル作動音を出力させる。
構成部品取付位置
