CONSULT-IIIの機能（BCM - ルームランプ）
適用項目CONSULT-IIIは、BCMとのCAN通信により下記の機能を実行する。
| 診断モード | 機能概要 |
| 作業サポート | 各システム機能の設定変更を行う。 |
| 自己診断結果 | BCMが判定した不具合診断結果を表示する。 |
| CAN診断サポートモニタ | BCMからみたCAN通信の送受信状態をモニタする。CONSULT-IIIオペレーションマニュアルを参照。 |
| データモニタ | BCMの入出力信号が表示される。 |
| アクティブテスト | 各負荷を作動させる信号をBCMから強制供給する。 |
| C/U識別情報 | BCMの部品番号が表示される。 |
| C/U設定 | この機能は表示されるが使用しない。 |
作業サポート
|
作業項目 |
設定項目 |
設定内容 |
|
|
ルームランプタイマ設定 |
モード1 |
0秒 |
インテリアルームランプタイマの点灯時間を設定 |
|
モード2 |
7.5秒 |
||
|
モード3* |
15秒 |
||
|
モード4 |
30秒 |
||
|
ドアロック解除連動設定 |
On* |
インテリアルームランプタイマ機能あり |
|
|
Off |
インテリアルームランプタイマ機能なし |
||
|
ルームランプON時間設定 |
モード1 |
0.5秒 |

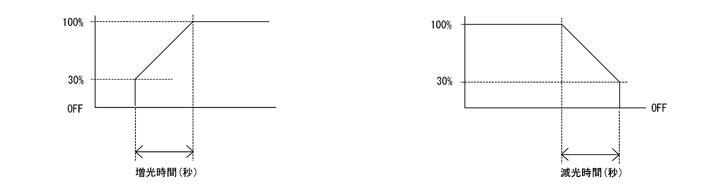

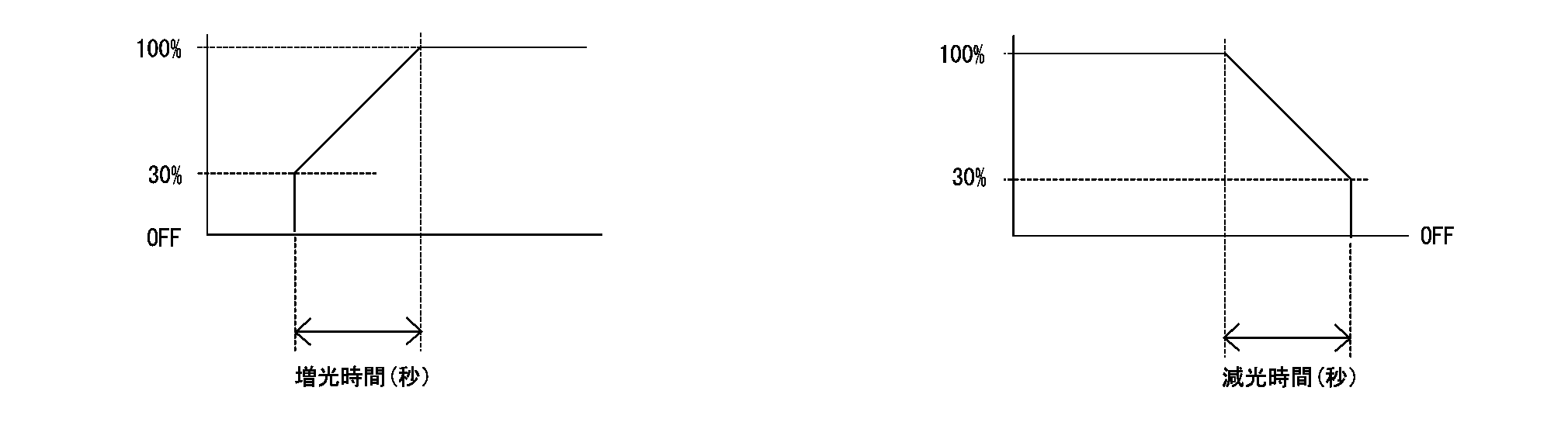

インテリアルームランプの増光点灯時間を設定 |
|
モード2* |
1秒 |
||
|
モード3 |
2秒 |
||
|
モード4 |
3秒 |
||
|
モード5 |
4秒 |
||
|
モード6 |
5秒 |
||
|
モード7 |
0秒 |
||
|
ルームランプOFF時間設定 |
モード1 |
0.5秒 |
インテリアルームランプの減光消灯時間を設定 |
|
モード2 |
1秒 |
||
|
モード3 |
2秒 |
||
|
モード4* |
3秒 |
||
|
モード5 |
4秒 |
||
|
モード6 |
5秒 |
||
|
モード7 |
0秒 |
||
|
ルームランプタイマ点灯条件設定 |
On* |
全席ドアに連動してインテリアルームランプタイマ作動 |
|
|
Off |
運転席ドアのみに連動してインテリアルームランプタイマ作動 |
||
データモニタ|
モニタ項目 ［単位］ |
表示内容 |
|
IGN SW ［On/Off］ |
IGN信号から判断したキースイッチ（On）の状態 |
|
キー ケンシュツSW ［On/Off］ |
キー差し込み検出スイッチから入力したスイッチの状態 |
|
プッシュSW*1 ［On/Off］ |
インテリジェントキーユニットから受信したプッシュSW信号から判断したプッシュスイッチの状態 |
|
ドアSW DR ［On/Off］ |
運転席ドアスイッチから入力したスイッチの状態 |
|
ドアSW AS ［On/Off］ |
助手席ドアスイッチから入力したスイッチの状態 |
|
ドアSW RR ［On/Off］ |
後席右ドアスイッチから入力したスイッチの状態 |
|
ドアSW RL ［On/Off］ |
後席左ドアスイッチから入力したスイッチの状態 |
|
バックドアSW ［On/Off］ |
バックドアスイッチから入力したスイッチの状態 |
|
ロック ステータス SW ［On/Off］ |
運転席ドアロックアクチュエータ（ドアロック検出スイッチ）から入力したスイッチの状態 |
|
CDL ロックSW ［On/Off］ |
集中ドアロックスイッチ （ロック）から入力したスイッチの状態 |
|
CDL アンロックSW ［On/Off］ |
集中ドアロックスイッチ （アンロック）から入力したスイッチの状態 |
|
キーレス ロック*2 ［On/Off］ |
リモコンエントリチューナから受信したロック信号の状態 |
|
キーレス アンロック*2 ［On/Off］ |
リモコンエントリチューナから受信したアンロック信号の状態 |
|
I-KEY ロック*1 ［On/Off］ |
インテリジェントキーユニットから受信したロック信号の状態 |
|
I-KEY アンロック*1 ［On/Off］ |
インテリジェントキーユニットから受信したアンロック信号の状態 |
|
トランク/ガラスハッチ ［On/Off］ |
参考：
項目の表示はするが、モニタしない。
|
アクティブテスト|
テスト項目 |
操作 |
作動状態 |
|
ルームランプ |
On |
インテリアルームランプコントロール信号を出力し、ルームランプを点灯させる。（ルームランプスイッチDOOR位置） |
|
Off |
インテリアルームランプコントロール信号の出力を停止し、ルームランプを消灯させる。 |
