Таблица технических характеристик типа системы CAN
参考：
CAN システムタイプ仕様表の使い方は故障診断手順を参照。
下表より車両の仕様に従って、仕様表を参照する。
|
車体形状 |
ステーションワゴン |
|||
|
駆動方式 |
2WD |
4WD |
||
|
エンジン型式 |
HR15DE |
MR18DE |
HR15DE |
|
|
トランスミッション |
A/T |
CVT |
A/T |
|
|
ブレーキコントロール |
ABS |
|||
|
仕様表参照先 |
「仕様表A」 |
「仕様表B」 |
「仕様表C」 |
|
仕様表A下記仕様表よりCANシステムタイプを確認する。
| 車体形状 | ステーションワゴン | |||||||||||
| 駆動方式 | 2WD | |||||||||||
| エンジン型式 | HR15DE | |||||||||||
| トランスミッション | A/T | CVT | ||||||||||
| ブレーキコントロール | ABS | |||||||||||
| アクティブAFS | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| カーウイングスナビゲーションシステム | ○ | ○ | ○ | ○ | ||||||||
| インテリジェントキーシステム | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| CANシステムタイプ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| CAN診断開始（CONSULT‐III） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |

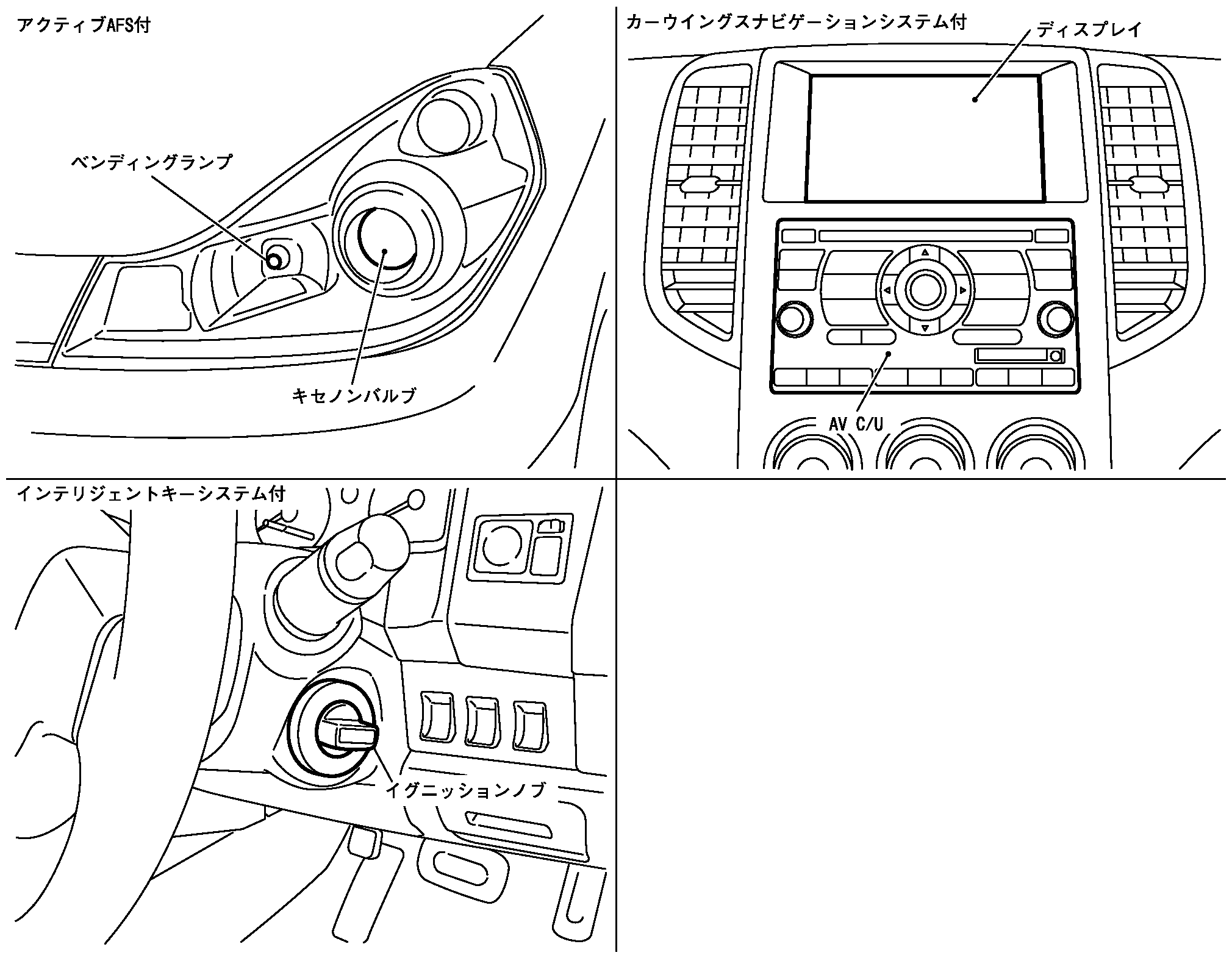

車両装備識別情報
仕様表B下記仕様表よりCANシステムタイプを確認する。
| 車体形状 | ステーションワゴン | |||||||
| 駆動方式 | 2WD | |||||||
| エンジン型式 | MR18DE | |||||||
| トランスミッション | CVT | |||||||
| ブレーキコントロール | ABS | |||||||
| アクティブAFS | ○ | ○ | ○ | ○ | ||||
| カーウイングスナビゲーションシステム | ○ | ○ | ○ | ○ | ||||
| インテリジェントキーシステム | ○ | ○ | ○ | ○ | ||||
| CANシステムタイプ | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| CAN診断開始（CONSULT‐III） | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
車両装備識別情報 仕様表C
