Монитор поддержки диагностики CAN

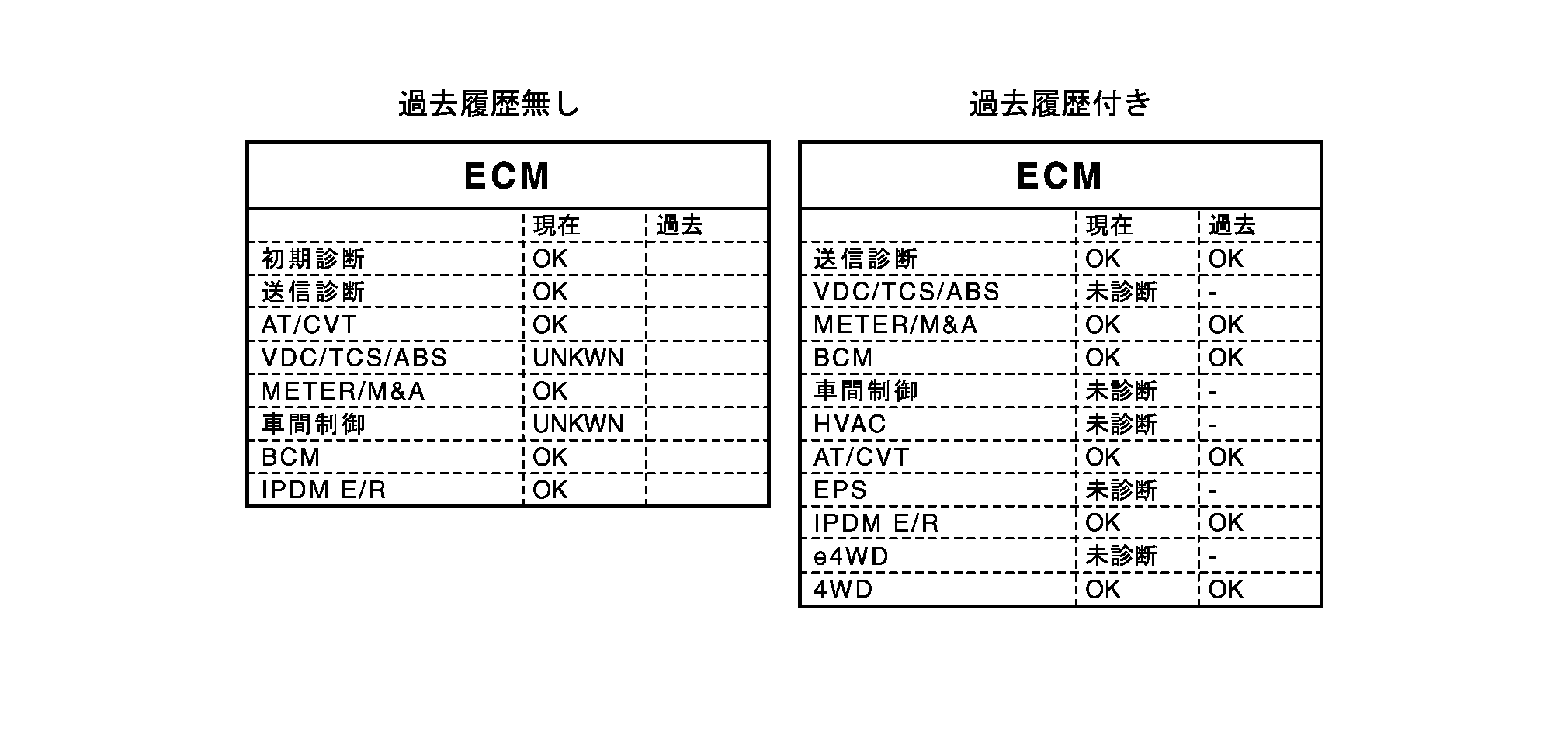

モニタ項目概要（CONSULT-III）CAN診断サポートモニタ表示例
過去履歴無し|
表示項目 |
現在 |
意味 |
|
初期診断 |
OK |
現在異常がない |
|
NG |
C/Uの異常（一部のC/Uを除く） |
|
|
送信診断 |
OK |
現在異常がない |
|
UNKWN |
現在2秒以上送信できない |
|
|
診断を行っていない |
||
|
C/U名称 （受信診断） |
OK |
現在異常がない |
|
UNKWN |
現在2秒以上受信できない |
|
|
診断を行っていない |
||
|
受信するC/Uがない（オプションレス） |
過去履歴付き|
表示項目 |
現在 |
過去 |
意味 |
|
送信診断 |
OK |
OK |
現在も過去も異常がない |
|
1 – 39 |
現在は正常だが、過去に2秒以上送信できなかった （数字はキーSW OFF→ON回数を表わす） |
||
|
UNKWN |
0 |
現在2秒以上送信できない |
|
|
C/U名称 （受信診断） |
OK |
OK |
現在も過去も異常がない |
|
1 – 39 |
現在は正常だが、過去に2秒以上受信できなかった （数字はキーSW OFF→ON回数を表わす） |
||
|
UNKWN |
0 |
現在2秒以上受信できない |
|
|
未診断 |
− |
診断を行っていない |
|
|
受信するC/Uがない（オプションレス） |
モニタ項目概要（オンボード診断）参考：
車種によって、車両ディスプレイやエアコンのコントローラ表示部からCAN通信の診断結果を取得するユニットがある。
（例）車両ディスプレイの場合
|
表示項目 |
現在 |
エラー カウンタ |
意味 |
|
CAN通信 （初期診断） |
OK |
0 |
現在異常がない |
|
NG |
1 – 50 |
C/Uの異常 （数字は診断回数を表わす） |
|
|
CAN系統1 （送信診断） |
OK |
0 |
現在異常がない |
|
UNKWN |
1 – 50 |
現在2秒以上送信できない （数字は診断回数を表わす） |
|
|
CAN系統2 – 9 （各ユニット受信診断） |
OK |
0 |
現在異常がない |
|
UNKWN |
1 – 50 |
現在2秒以上受信できない （数字は診断回数を表わす） |
|
|
診断を行っていない |
|||
|
受信するC/Uがない（オプションレス） |
