Электрооборудование
Питание, заземление, электрические компоненты
Схема жгута проводов задней двери
Схема жгута проводов задней двери
жгут задней двери
右側
📄
Открыть схему TKIB0728J.PDF

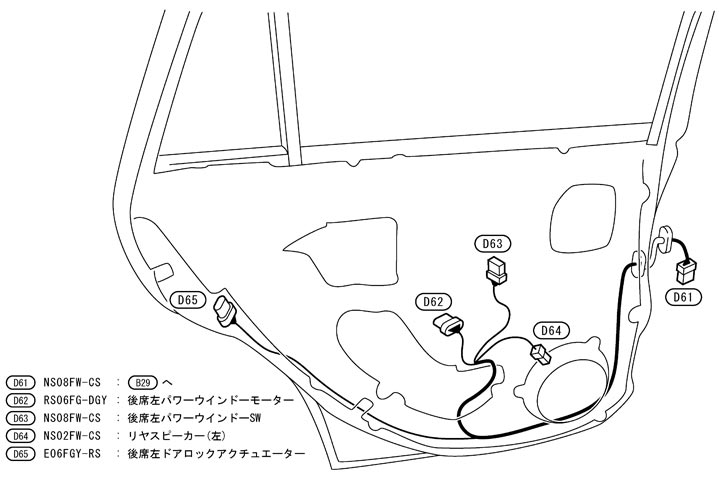

左側
📄
Открыть схему TKIB0729J.PDF
