Электрооборудование
Питание, заземление, электрические компоненты
Схема жгута проводов управления двигателем
Схема жгута проводов управления двигателем
жгут управления двигателем

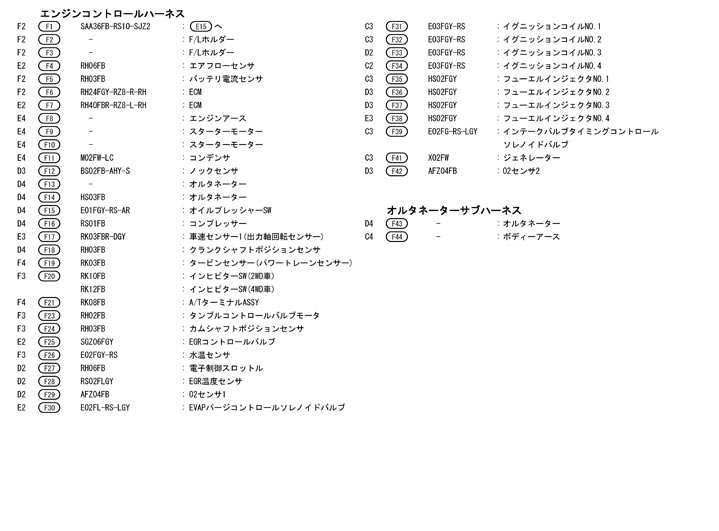

HRエンジンA/T車
📄

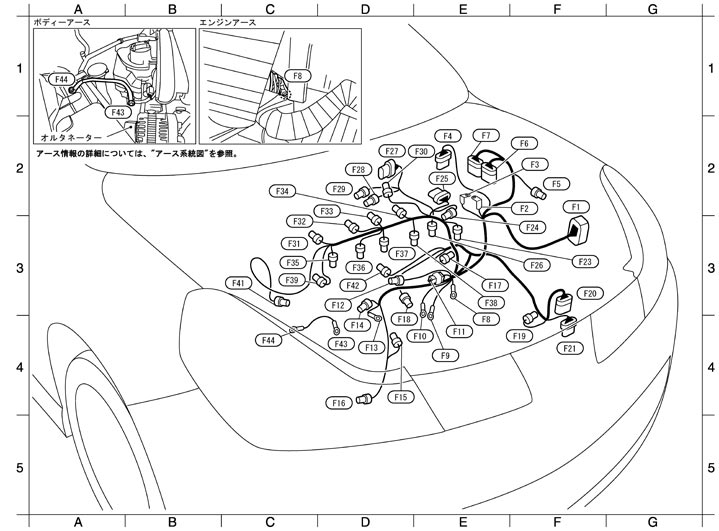

Открыть схему TKIB1434J.PDF
📄
Открыть схему TKIB1435J.PDF
HRエンジンCVT車
📄

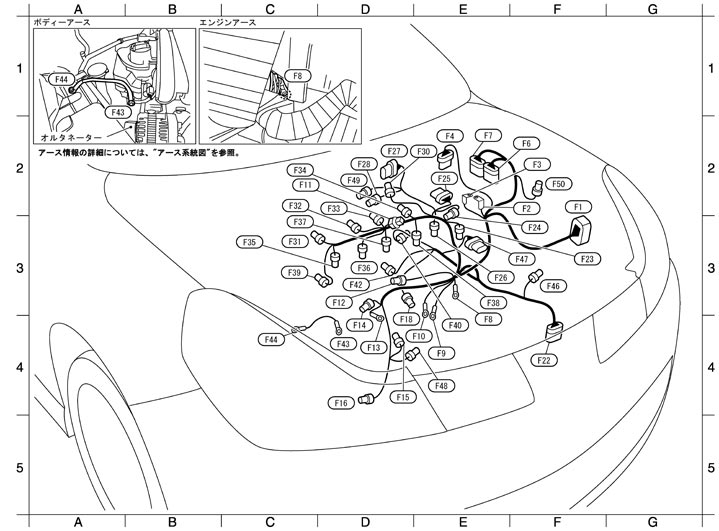

Открыть схему TKIB1436J.PDF
📄

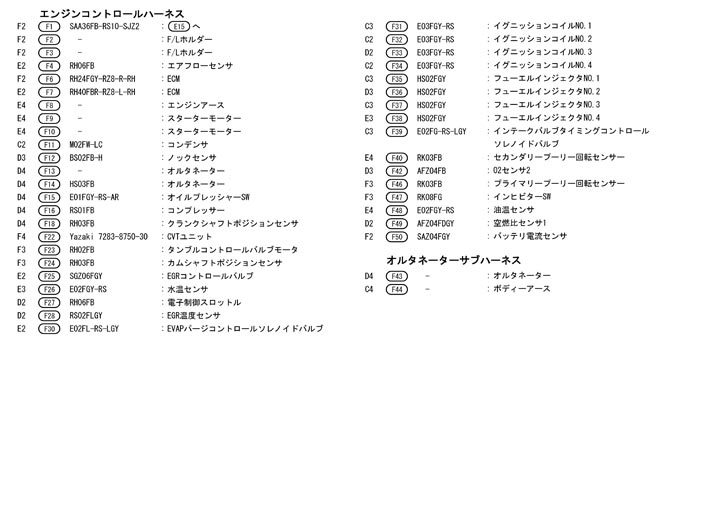

Открыть схему TKIB1437J.PDF

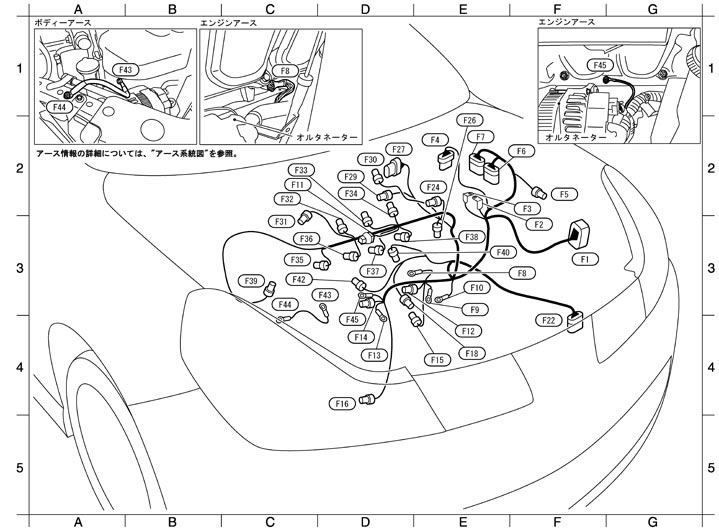

MRエンジン車
📄
Открыть схему TKIB1438J.PDF
📄

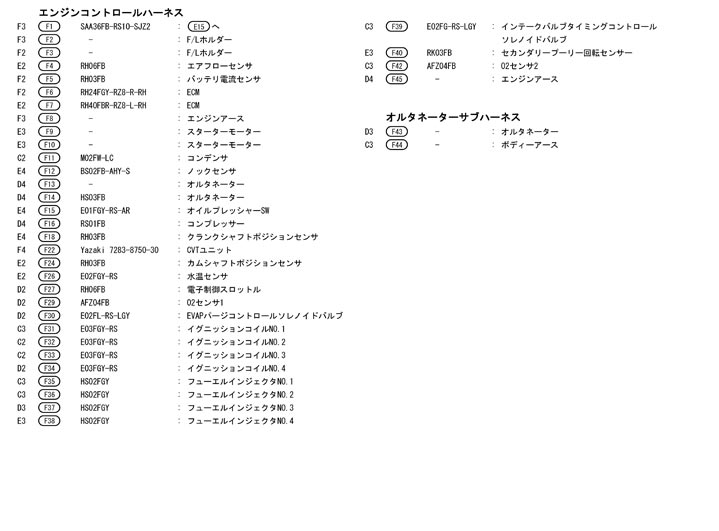

Открыть схему TKIB1439J.PDF

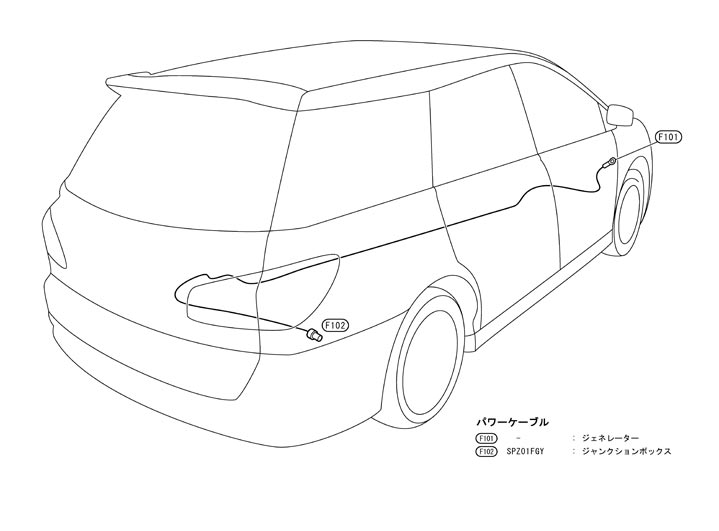

パワーケーブル
📄
Открыть схему TKIB0720J.PDF
