ハーネスレイアウトは各ハーネス（メインハーネス、エンジンルームハーネス等）ごとに記載されている。ハーネスレイアウト図のコネクター番号でコネクターの位置が確認できる。

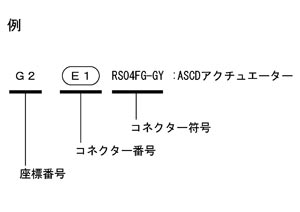

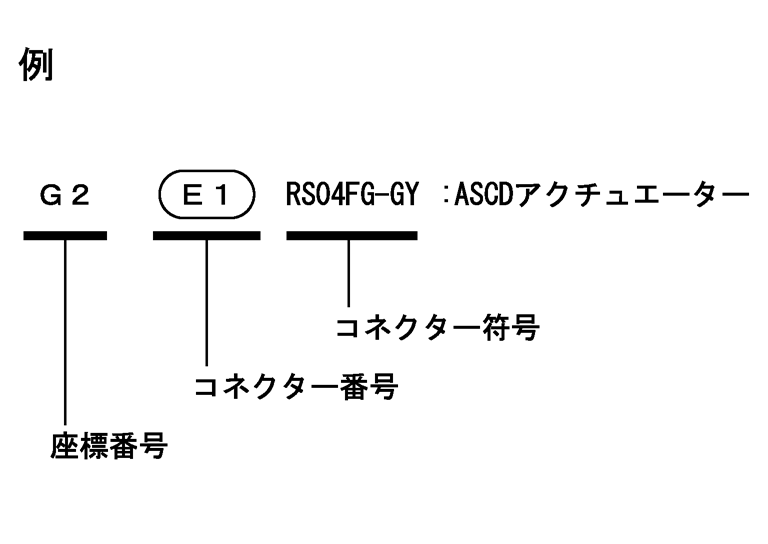

座標番号の使い方
1.コネクター番号表からコネクター番号を探す。
2.コネクター番号の左横にある座標番号を確認する。
3.ハーネスレイアウト図で座標番号に相当する位置（横軸A、B、C・・・・と縦軸1、2、3・・・・の交差する付近）を探す。
4.座標番号に相当する位置から確認したいコネクター番号を探す。

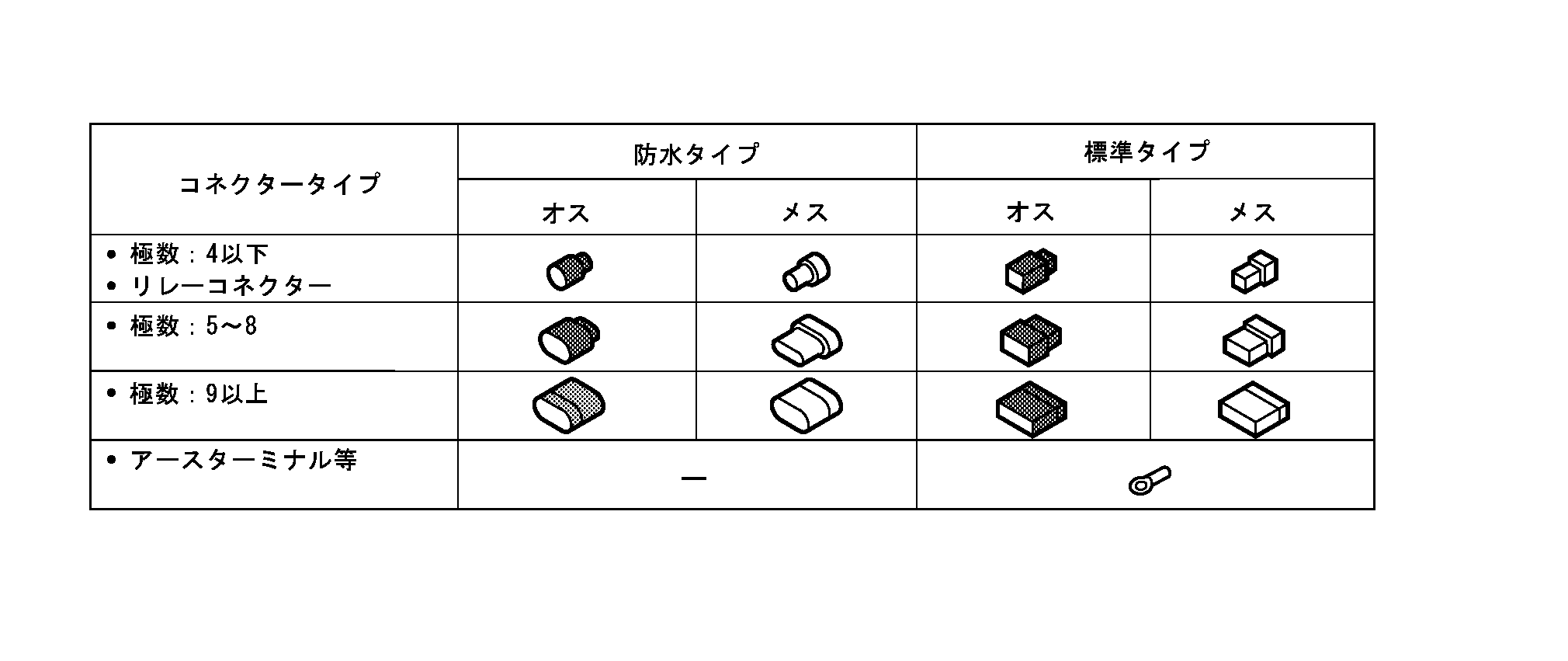

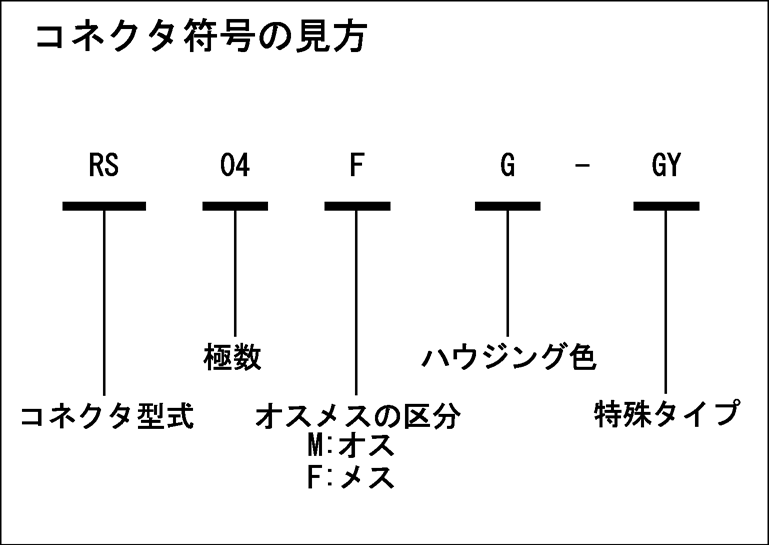

コネクターシンボル
ハーネスレイアウト図のコネクターシンボルを下表に示す。
