Разборка и сборка (HR15DE)
分解- 1.以下の手順でフューエルゲージを取り外す。
- 抜け止め解除用の爪等はないので、指でコネクターを持ち真下に引き抜く。
- 一度取り外したフューエルゲージは再使用しないこと。
- フューエルフィルター·フューエルポンプASSYは分解しないこと。（分解禁止部品）
-
(1)ハーネスコネクター（茶色側）を取り外す。
-

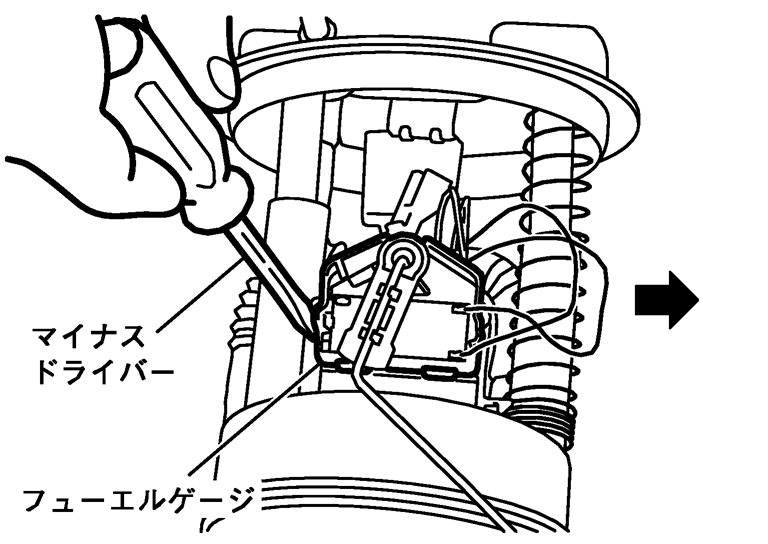

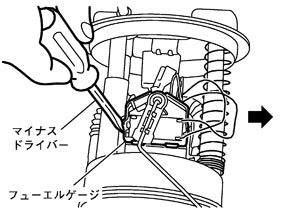

(2)フューエルゲージ左側と取付部とのすき間にマイナスドライバーを入れ、矢印の方向にこじる。
■ 注意 ■
傷を付けないよう注意すること。-
(3)固定爪が外れたら、矢印の方向にフューエルゲージをスライドさせて取り外す。
■ 注意 ■
組み立て- 1.以下に注意して取り外しと逆の手順で取り付ける。
- 挿入後、逆方向（取り外し方向）に力を加え、抜けないことを確認する。
- 突き当たるまで確実に挿入する。
-
(1)フューエルフィルター·フューエルポンプASSY側のフューエルゲージ取付部に損傷がないことを確認する。
-
(2)取付溝に合わせてフューエルゲージををスライドさせ、突き当たるまで挿入する。
-
(3)ハーネスコネクターを接続する。
