управление вентилятором охлаждения

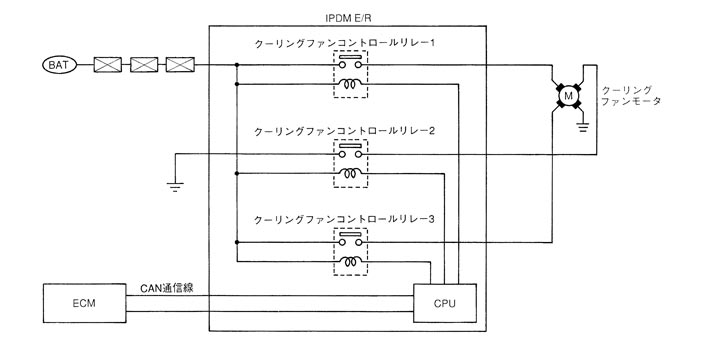

概要クーリングファンは車速、水温、冷媒圧力、エアコンON、OFFの信号をもとにECMで制御され冷却水温を適正に保ちます。制御信号は、ECMよりCAN通信にてIPDM E/Rに送り、IPDM E/RにてクーリングファンリレーのHi－Low－OFFを制御します。
システム及び作動
- クーリングファンLow時はリレー1がON、Hi時はリレー2がONになります。
- 車速、冷却水温、冷媒圧力、エアコンON、OFFの各状態によって制御を切り換えています。詳細は整備要領書オーバーヒート（P1217）の項を参照してください。
- キースイッチOFF時、キースイッチSTART時及びエンジン停止時（キースイッチON）はクーリングファンリレーをOFFとします。
- 水温センサが断線又は短絡した場合は、ファンリレーをON（Hi）します。
