Система контроля выбросов в результате испарения (EVAP)
概要運転性及び燃費向上のため、パージ流量の最適化を図りました。そのためパージ流量はECMで制御する方式です。

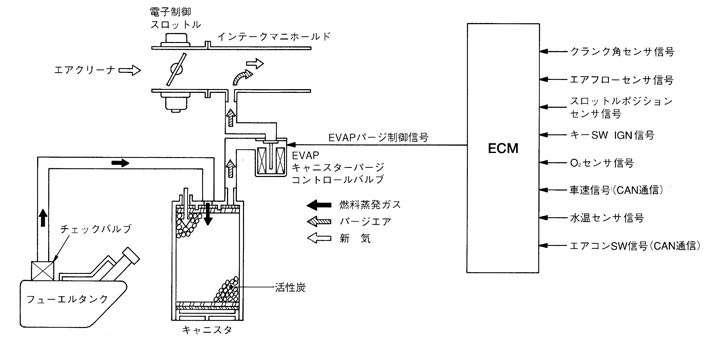

システム及び作動

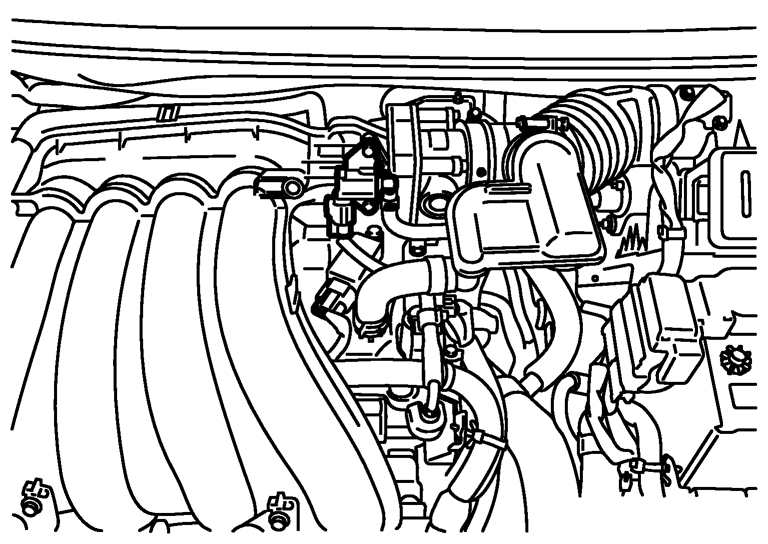

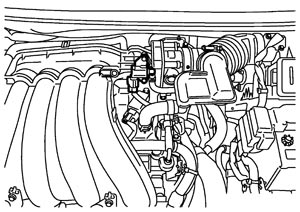

EVAPパージコントロールソレノイドバルブの制御EVAPパージコントロールソレノイドバルブはECMの出力信号により、直接作動するバルブで約10～30Hzの周波数でON－OFF駆動（デューティ制御）され、ON時間の割合が多いほど、パージ流量が増加します。
ECMは運転状態に応じてこの周波数とON時間比率を変化させ、パージ流量を最適に制御します。
アイドル時下記条件が同時に約20秒間以上継続したときアイドルパージを行います。
- 空燃比フィードバック中
- 車速約8km/h未満でアイドル判定ON時
- エアコン作動中
- 冷却水温40℃以上
通常走行時下記条件が同時に成立しているとき、通常パージを行います。
- 空燃比フィードバック中
- アイドル判定OFF時

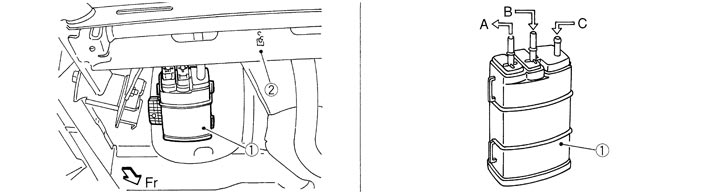

EVAPキャニスタ取付位置は右リヤフェンダー内側です。
| 1. | EVAPキャニスタ | 2. | リヤサスペンションメンバ | ||
| A. | EVAPキャニスタパージコントロールソレノイドへ | B. | フューエルタンクより | C. | 新気導入口 |
