Проверка компонентов
EGRコントロールバルブ
CONSULT-IIIを使用する場合- 1.キースイッチをOFFにする。
- 2.EGRコントロールバルブのハーネスコネクタを外す。

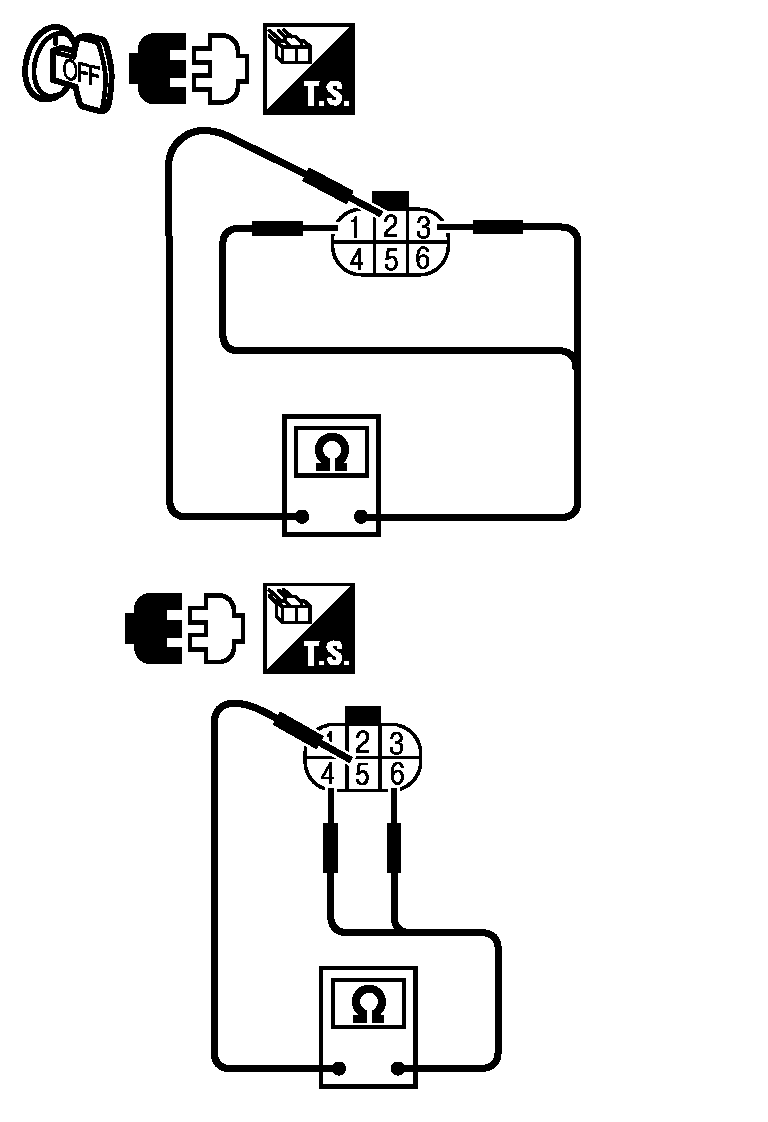

- 3.EGRコントロールバルブ2番端子と1、3番端子間、5番端子と4、6番端子の抵抗を点検する。
| 抵抗値：20 - 24 Ω（20°C時） |
OKの場合は、次のステップへNGの場合は、EGRコントロールバルブを交換する。
- 4.EGRコントロールバルブを取り外す。
- 5.ECMとEGRコントロールバルブのハーネスコネクタを接続する。
- 6.キースイッチをONにする。
- 7.CONSULT-IIIの“アクティブテスト”で“EGR制御バルブ”を選択する。

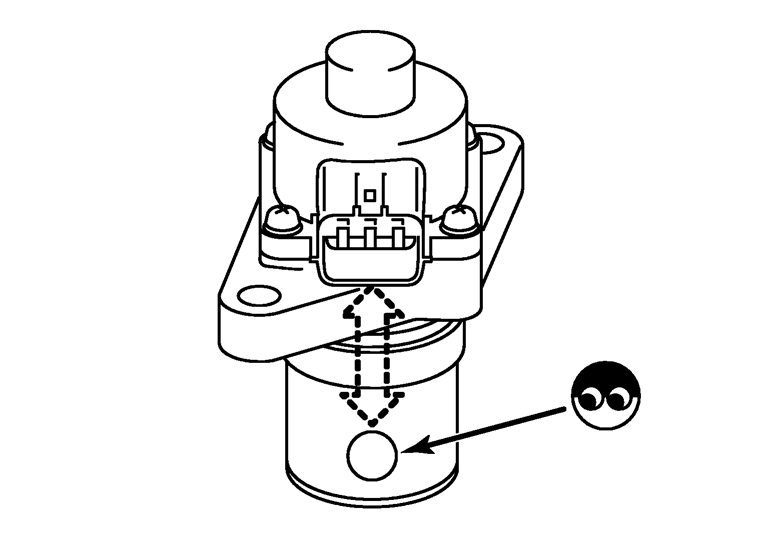

- 8.ステップ数に応じてコントロールバルブシャフトがスムーズに作動することを確認する。
NGの場合はEGRコントロールバルブを交換する。
CONSULT-IIIを使用しない場合- 1.キースイッチをOFFにする。
- 2.EGRコントロールバルブのハーネスコネクタを外す。
- 3.EGRコントロールバルブ2番端子と1、3番端子間、5番端子と4、6番端子の抵抗を点検する。
| 抵抗値：20 - 24 Ω（20°C時） |
OKの場合は、次のステップへNGの場合は、EGRコントロールバルブを交換する。
- 4.EGRコントロールバルブを取り外す。
- 5.EGRコントロールバルブに異物や詰まりがないか点検する。
