Проверка компонентов
カムシャフトポジションセンサ- 1.カムシャフトポジションセンサのハーネスコネクタを外す。
- 2.センサ固定ボルトを緩める。
- 3.センサを取り外す。
- 4.センサが欠けていないか目視点検する。
- 5.抵抗を図のように点検する。
| 端子番号 | 抵抗Ω（25°C時） |
| 1と2 | 0以外 |
| 1と3 | |
| 2と3 |
OKの場合は、次のステップへNGの場合は、カムシャフトポジションセンサを交換する。
- 6.カムシャフトポジションセンサのハーネスコネクタを再度接続する。
- 7.キースイッチをONにする。

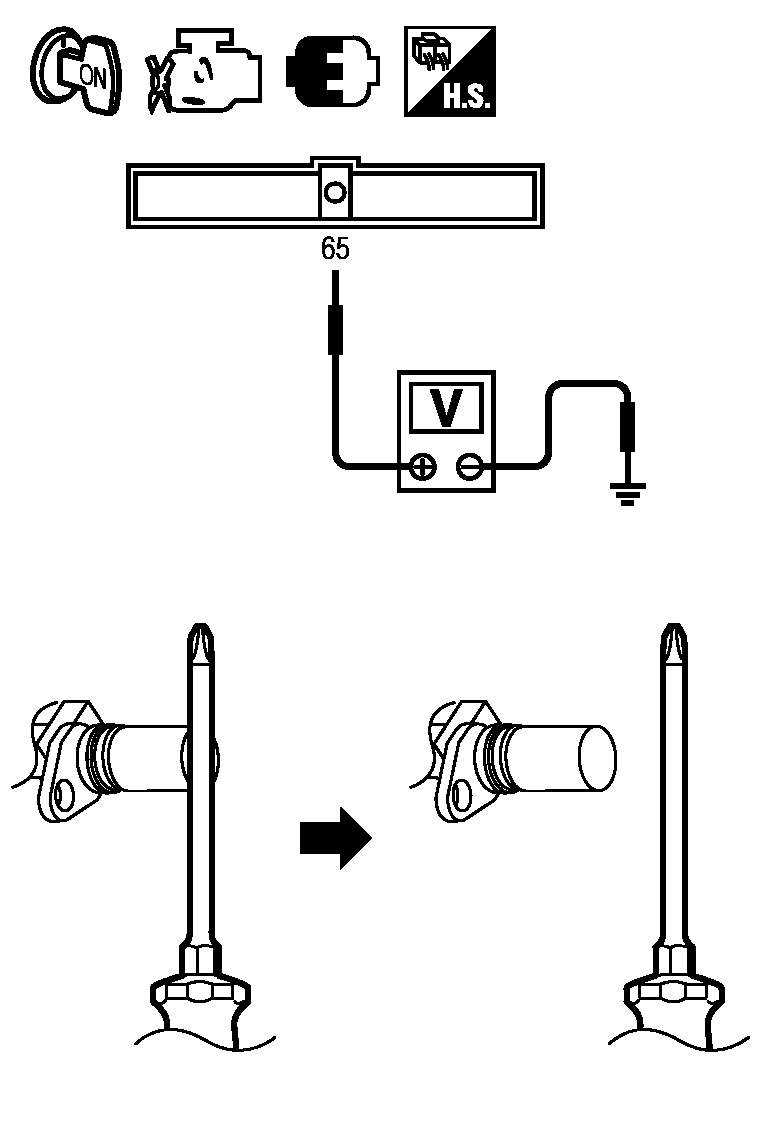

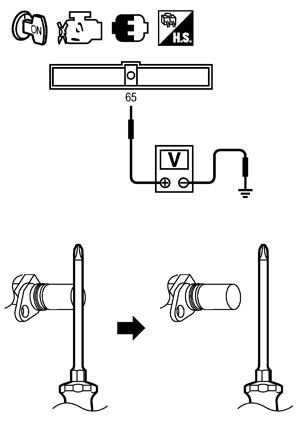

- 8.ドライバなどの金属棒を使用し、下記の条件でECM65番端子とアース間の電圧を点検する。
| 条件 | 出力電圧 |
| 金属棒をセンサに接触させたとき | 0 - 1V |
| 金属棒をセンサから離したとき | 4 - 5V |
■ 注意 ■
センサの先端部にショックを与えないこと。
NGの場合は、カムシャフトポジションセンサを交換する。
