Порядок выполнения самодиагностики
参考：
- 直前に別の「自己診断実行手順」を実施した場合は、必ずキースイッチをOFFにし、10秒以上待ってから下記のテストを行う。
- この診断は冷却水温が30 - 50°Cになるときに実施される。したがって、自己診断実行手順を始めるときは、冷却水温が30°C未満の状態からエンジンを始動すること。
テスト条件：
- 以下の手順を実施している間は、常に気温-10°C 以上であること。
- 事故診断実行手順を始める前に、水温とEGR温度センサの値を確認すること。もし値が以下の条件から外れる場合は、自己診断実行手順が実施できない。
水温 ：-10−50°C EGR温度センサ ：4.8V以下
電圧値が範囲外の場合は、基準値に入るようにエンジン温度を調整すること。■ 注意 ■不正確な診断を行う可能性があるため、自然冷却により冷却水温を下げること。
CONSULT-III を使用する場合- 1.キースイッチをOFF にし10 秒以上待つ。
- 2.キースイッチをON にし、CONSULT-III の “DTC作業サポート”モードの“EGR システム”で“EGRシステム P1402” を選択する。
- 3.“開始”を押す。
- 4.エンジンを始動し、アイドル回転を保持する。
- 5.CONSULT-III の表示が“診断中”から“チェック完了”に変わるまで、アイドル回転を保持する。
- “診断中”が表示されるには、80秒以上必要。
- 5分経過しても“診断中”が表示されない場合は、キースイッチをOFFにしてエンジンを冷やす。水温センサの値が-10−50°Cになったら、手順1からやり直す。
参考：
- 6.“車載診断”を選択し”OK“が表示されることを確認する。“NG”が検出された場合は「故障診断要領」へ。故障診断要領
CONSULT-IIIを使用しない場合- 1.キースイッチをOFF にし、10 秒以上待つ。

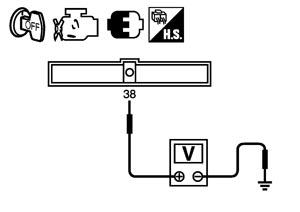

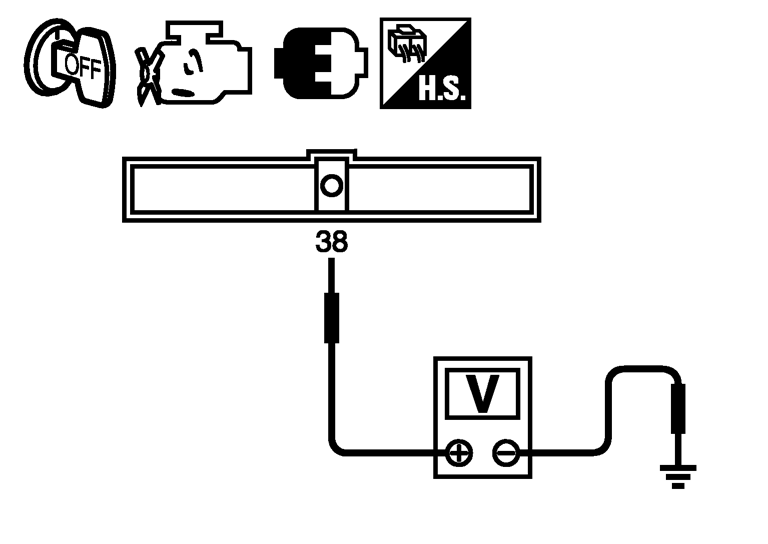

- 2.ECM 38番端子（水温センサ）とアース間の電圧を点検する。
| 電圧値：2.28 - 4.43V |
電圧値が基準値以内にあることを確認してから次の手順へ。電圧値が範囲外の場合は、基準値に入るようにエンジン温度を調整すること。
- 3.ECM 42番端子（EGR温度センサ）とアース間を点検する。
| 電圧値：4.8V以下 |
電圧値が基準値以内にあることを確認してから次の手順へ。
- 4.エンジンを始動し60秒以上アイドリングする。
- 5.1トリップ目DTCを確認する。
- 6.1トリップ目DTCが検出された場合は、故障診断要領へ。
