Порядок выполнения самодиагностики
■ 注意 ■
常に安全運転を優先させること。
参考：
直前に別の「自己診断実行手順」を実施した場合は、必ずキースイッチをOFF にし、10 秒以上待ってから下記のテストを行う。
テスト条件
- 以下の手順を実施する前に、アイドル時のバッテリ電圧が10 V 以上であるか確認する。
CONSULT-IIIを使用する場合- 1.キースイッチをOFF にし、10 秒以上待つ。
- 2.キースイッチをON にし、CONSULT-III の“ データモニタ”モードを選択し、“スイオンセンサ”を表示させる。冷却水温が40°C未満であることを確認する。冷却水温が範囲外の場合は、エンジンを冷まし冷却水温を下げ、40°C未満になったことを確認してから次のステップを実施すること。
■ 注意 ■
不正確な診断を行う可能性があるため、自然冷却により水温を下げること。- 3.エンジンを始動し、冷却水温が70°C以上になったら次のステップへ。
- 4.下記の条件を150秒以上実施する。
| エンジン回転 | 1,000 - 3,200 rpm |
| 車速 | 10 km/h以上 |
| フンシャパルス | 3.0 - 8.0 msec |
| シフト位置 | 適切な位置 |
- 5.車両を停止し、アイドリングで20秒以上待つ。
- 6.1トリップ目DTCを確認する。
- 7.1トリップ目DTCが検出された場合は故障診断要領へ。
CONSULT-IIIを使用しない場合- 1.キースイッチをOFF にし、10 秒以上待つ。

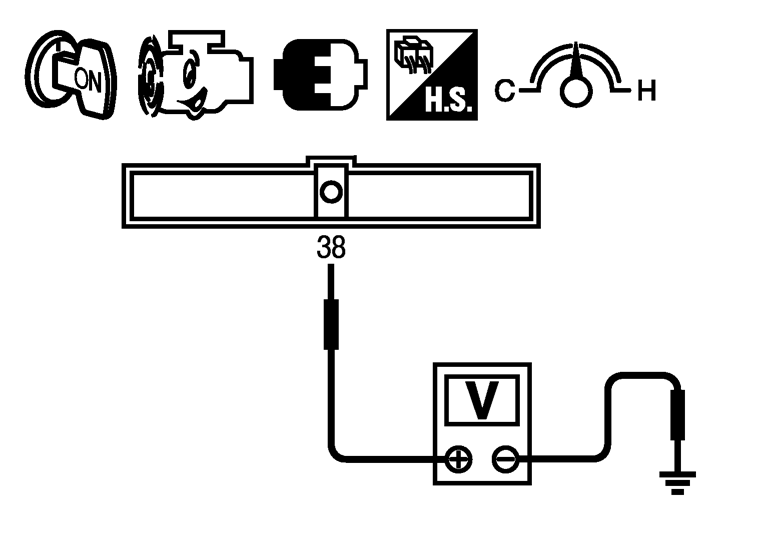

- 2.ECM 38番端子（水温センサ）とアース間の電圧を点検する。
| 電圧値：2.72 V以上 |
電圧値が基準値以内にあることを確認してから次の手順へ。電圧値が範囲外の場合は、エンジンを冷まし冷却水温を下げ、基準値以内になったことを確認してから次の手順を実施すること。
■ 注意 ■

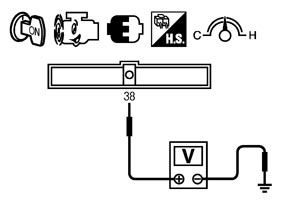

不正確な診断を行う可能性があるため、自然冷却により水温を下げること。- 3.エンジンを始動しアイドル時にECM 38番端子（水温センサ）とアース間の電圧を点検する。
| 電圧値：1.52 V以下 |
電圧値が基準値以内にあることを確認してから次のステップへ。
- 4.下記の条件を150秒以上実施する。
| エンジン回転 | 1,000 - 3,200 rpm |
| 車速 | 40 km/h以上 |
| シフト位置 | 適切な位置 |
- 5.車両を停止し、アイドリングで20秒以上待つ。
- 6.1トリップ目DTCを確認する。
- 7.1トリップ目DTCが検出された場合は故障診断要領へ。
