Процедура диагностики неисправности dtc p2138 Датчик положения педали акселератора

Процедура диагностики неисправности



 1.アース取付状態の点検
  1. キースイッチをOFFにする。

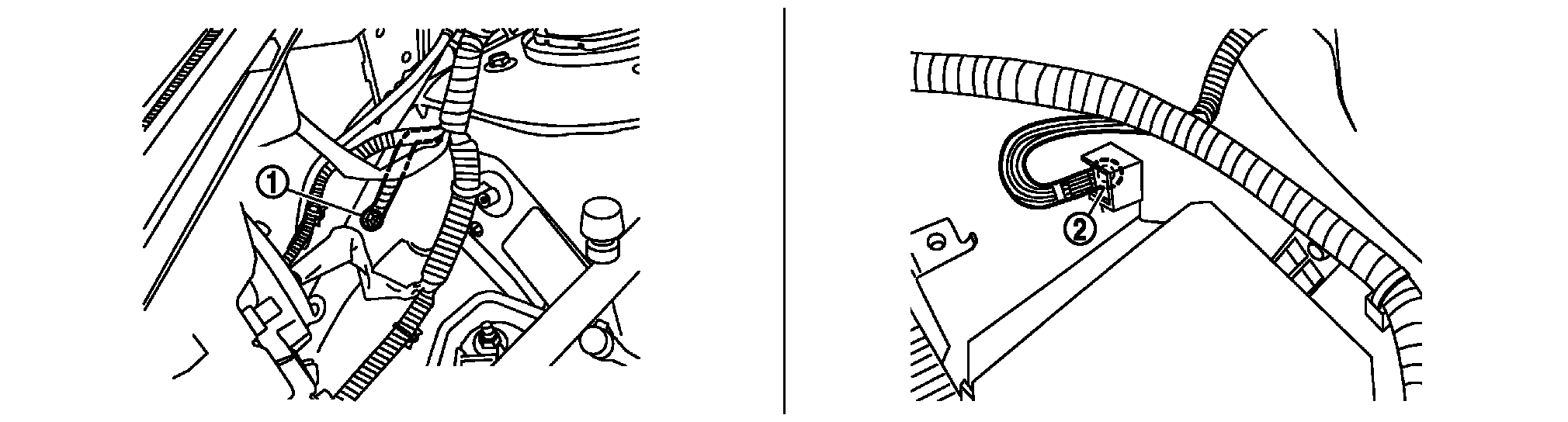

  2. アース（1）の取付状態を点検する。アース点検を参照。
点検結果

OK>>2へ

NG>>アースの取付状態を修復する。


 2.アクセルペダルポジションセンサ1電源回路の点検
  1. アクセルペダルポジションセンサのハーネスコネクタを外す。
  2. キースイッチをON にする。

  3. CONSULT-III またはテスタを用いて、アクセルペダルポジションセンサ4 番端子とアース間の電圧を点検する。

    電圧値：約5V

点検結果

OK>>4へ

NG>>3へ


 3.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタM16、M201
  • ハーネスコネクタM73、E107
  • ECMとアクセルペダルポジションセンサ間の断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 4.アクセルペダルポジションセンサ2電源回路-Iの点検
CONSULT-III またはテスタを用いて、アクセルペダルポジションセンサ5 番端子とアース間の電圧を点検する。


電圧値：約5V

点検結果

OK>>8へ

NG>>5へ


 5.アクセルペダルポジションセンサ2電源回路-IIの点検
  1. キースイッチをOFFにする。
  2. ECMのハーネスコネクタを外す。
  3. 配線図を参考に、アクセルペダルポジションセンサ5番端子とECM102番端子間のハーネスの導通を点検する。
    導通あり

点検結果

OK>>6へ

NG>>ハーネスまたはコネクタの断線を修理する。


 6.センサ電源回路の点検
ECMと下記各センサのハーネスコネクタを外し、配線図を参考に、下記端子間ハーネスの電源またはアースとの短絡を点検する。

ECM端子
センサ端子
配線図
71
バッテリ電流センサ電源1
配線図—CUR/SE—
74
冷媒圧力センサ電源3
配線図—RP/SEN—
75
クランクシャフトポジションセンサ電源1
配線図—POS—
102
アクセルペダルポジションセンサ2電源5
配線図—APPS3—

点検結果

OK>>7へ

NG>>ハーネスまたはコネクタの短絡を修理する。


 7.構成部品の点検
下記項目を点検する。
点検結果

OK>>12へ

NG>>不具合部品を交換する。


 8.アクセルペダルポジションセンサアース回路の断線、短絡の点検
  1. キースイッチをOFFにする。
  2. ECMハーネスコネクタを外す。
  3. 配線図を参考に、ECM111番端子とアクセルペダルポジションセンサ2番端子、ECM104番端子とアクセルペダルポジションセンサ1番端子間のハーネスの導通を点検する。
    導通あり

  4. ハーネスの短絡についても点検する。
点検結果

OK>>10へ

NG>>9へ


 9.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタM16、M201
  • ハーネスコネクタM73、E107
  • ECMとアクセルペダルポジションセンサ間の断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 10.アクセルペダルポジションセンサ入力信号回路の断線、短絡の点検
  1. 配線図を参考に、ECM110番端子とアクセルペダルポジションセンサ3番端子、ECM103番端子とアクセルペダルポジションセンサ6番端子間のハーネスの導通を点検する。
    導通あり

  2. ハーネスの短絡についても点検する。
点検結果

OK>>12へ

NG>>11へ


 11.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタM21、M201
  • ハーネスコネクタM77、E105
  • ECMとアクセルペダルポジションセンサ間の断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 12.アクセルペダルポジションセンサの点検
構成部品点検を参照。
点検結果

OK>>14へ

NG>>13へ


 13.アクセルペダルASSYを交換
  1. アクセルペダルASSYを交換する。
  2. 「アクセルペダル全閉位置学習」を実施する。（点検、学習手順を参照する。）
  3. 「スロットル全閉位置学習」を実施する。（点検、学習手順を参照する。）
  4. 「アイドル吸入空気量学習」を実施する。（点検、学習手順を参照する。）

>>点検終了


 14.間欠不具合の点検
故障診断−間欠不具合を参照。

>>点検終了
