Процедура диагностики неисправности dtc p1805 выключатель тормоза

Процедура диагностики неисправности

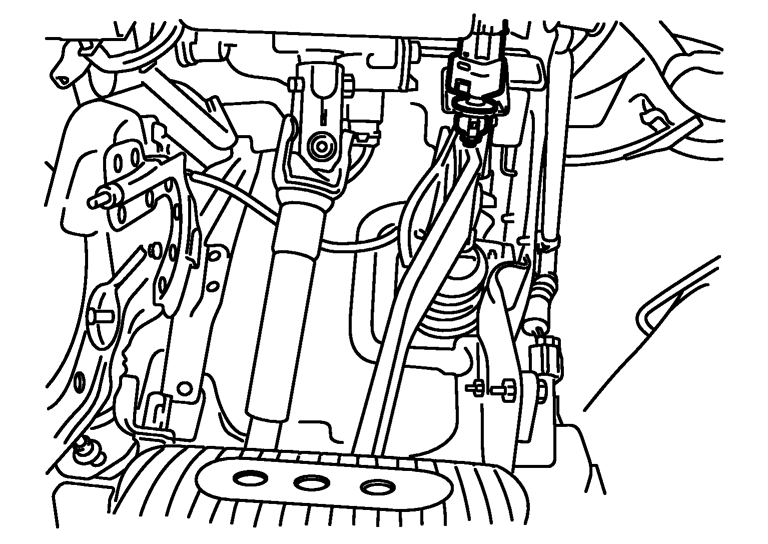

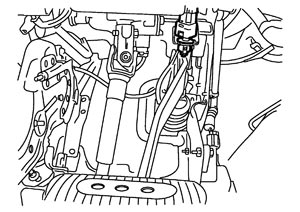

 1.ストップランプスイッチ回路の点検
  1. キースイッチをOFFにする。
  2. ブレーキペダルを踏み込み、戻しながらストップランプを点検する。
    ブレーキペダル
    		ストップランプ
    離す
    		点灯しない
    踏む
    		点灯する

点検結果

OK>>4へ

NG>>2へ

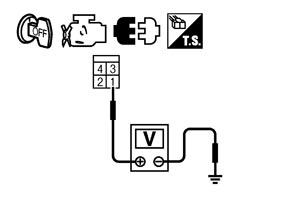

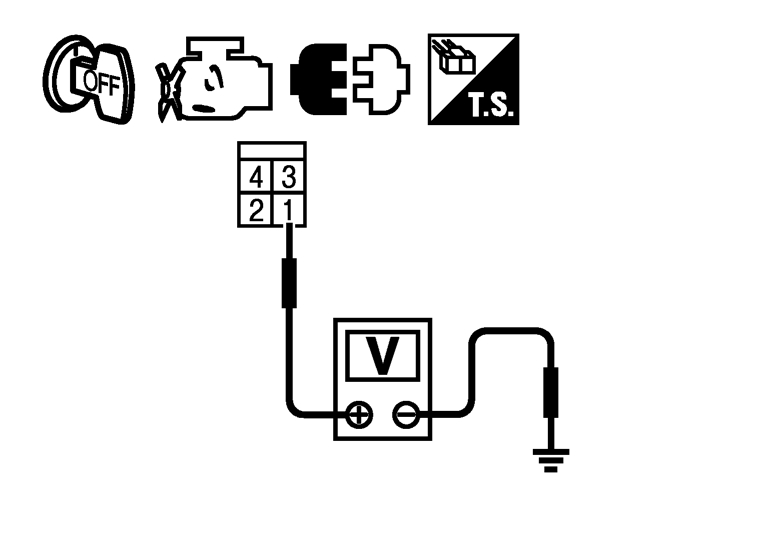

 2.ストップランプスイッチ電源回路の点検
  1. ストップランプスイッチのハーネスコネクタを外す。

  2. CONSULT-IIIまたはテスタを用いて、ストップランプスイッチ1番端子とアース間の電圧を点検する。

    電圧値：バッテリ電圧

点検結果

OK>>4へ

NG>>3へ


 3.不具合箇所の検出
下記項目を点検する。
  • 10Aヒューズ
  • ハーネスコネクタM16、M201
  • ストップランプスイッチとバッテリ間のハーネスの断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 4.ストップランプスイッチ入力信号回路の断線、短絡の点検
  1. ECMハーネスコネクタを外す。
  2. ストップランプスイッチのハーネスコネクタを外す。
  3. 配線図を参考に、ECM99番端子とストップランプスイッチ2番端子間のハーネスの導通を点検する。
    導通あり

  4. ハーネスの短絡についても点検する。
点検結果

OK>>6へ

NG>>5へ


 5.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタM201、M16
  • ハーネスコネクタM73、E107
  • ECMとストップランプスイッチ間のハーネスの断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 6.ストップランプスイッチの点検
構成部品点検を参照。
点検結果

OK>>7へ

NG>>ストップランプスイッチを交換する。


 7.間欠不具合の点検
故障診断−間欠不具合を参照。

>>点検終了
