Процедура диагностики неисправности
2.バッテリ電流センサ電源回路の点検- バッテリ電流センサのハーネスコネクタを外す。
- キースイッチをON にする。

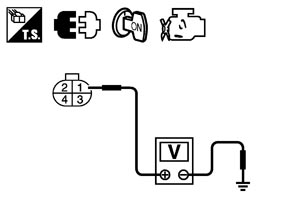

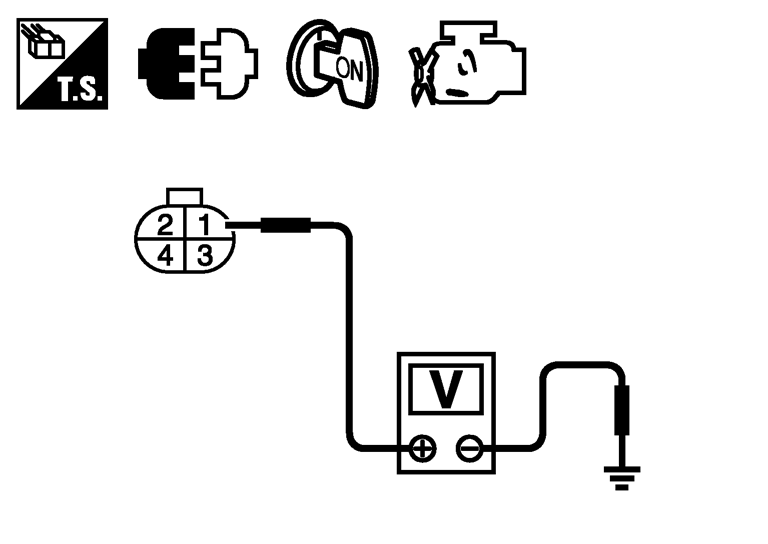

- CONSULT-III またはテスタを用いて、バッテリ電流センサ1番端子とアース間の電圧を点検する。
|
電圧値：約5V |
点検結果
OK>>3へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
3.バッテリ電流センサ アース回路の断線、短絡の点検- キースイッチをOFF にする。
- ECM のハーネスコネクタを外す。
- 配線図を参考に、バッテリ電流センサ の3 番端子とECM68 番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線または電源への短絡を修理する。
4.バッテリ電流センサ 入力信号回路の断線、短絡の点検- 配線図を参考に、ECM58 端子とバッテリ電流センサ の4 番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>5へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
