Процедура диагностики неисправности

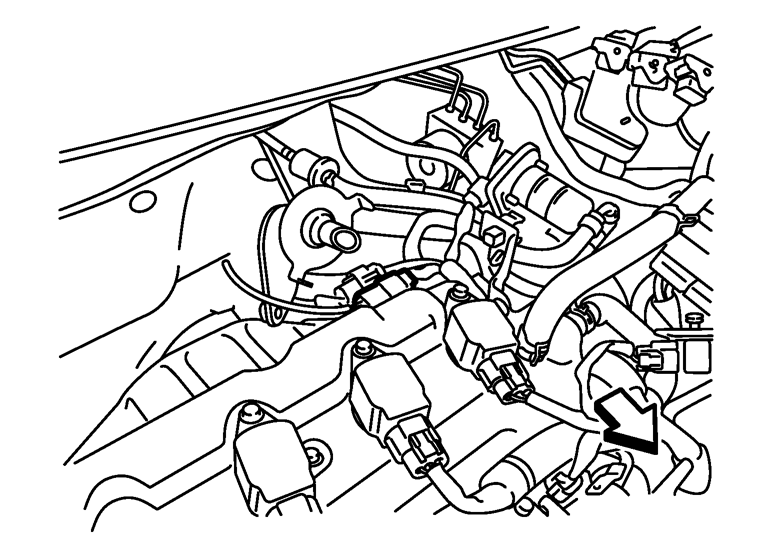

2.EGR温度センサ電源回路の点検- EGR温度センサのハーネスコネクタを外す。
- キースイッチをONにする。

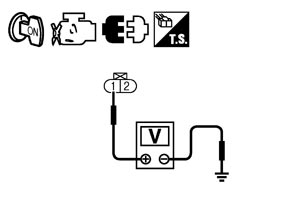

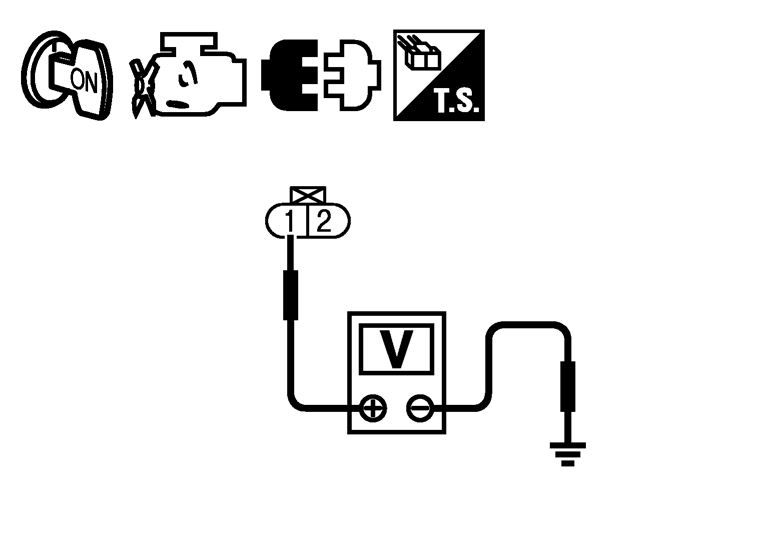

- CONSULT-IIIまたはテスタを用いて、EGR温度センサの2番端子とアース間の電圧を点検する。
電圧値：約5V
点検結果
OK>>3へ
NG>>ハーネスまたはコネクタを修理する。
3.EGR温度センサアース断線または短絡の点検- キースイッチをOFFにする。
- ECM ハーネスコネクタを外す。
- EGR温度センサのハーネスコネクタを外す。
- 配線図を参考に、EGR温度センサの1番端子とECM51番端子の導通を点検する。
導通有り - ハーネスまたはコネクタの断線または電源への短絡を点検する。
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
