Процедура диагностики неисправности

1.始動システムの点検

キースイッチをSTARTにする。

スタータモータは作動するか？

YES>>2へ

NO>>始動システムを点検する。（始動システムを参照。）

2.アース取付状態の点検

点検結果

OK>>3へ

NG>>アースの取付状態を修復する。

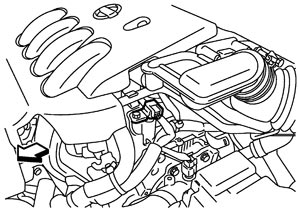

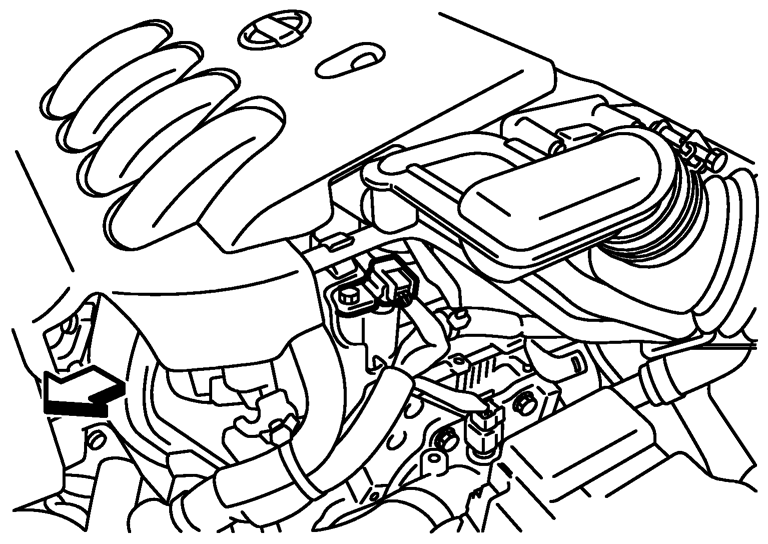

3.カムシャフトポジションセンサ電源回路の点検

点検結果

OK>>4 へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。

4.カムシャフトポジションセンサアース回路の断線、短絡の点検

点検結果

OK>>5へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。

5.カムシャフトポジションセンサ入力信号回路の断線、短絡の点検

点検結果

OK>>6へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。

6.カムシャフトポジションセンサの点検

点検結果

OK>>7へ

NG>>カムシャフトポジションセンサを交換する。

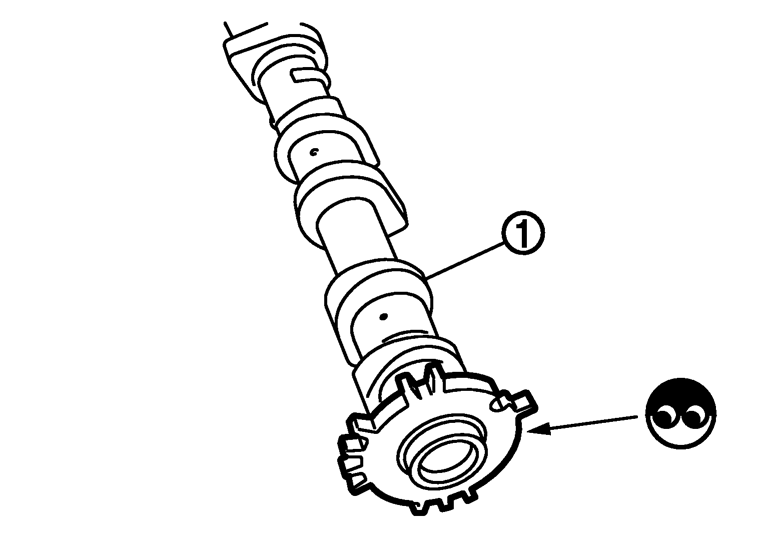

7.カムシャフト（吸気）の点検

下記項目を点検する。

点検結果

OK>>8へ

NG>>異物を除去し、カムシャフト後端部のシグナルプレートを清掃するか、カムシャフトを交換する。

8.間欠不具合の点検

>>点検終了

Процедура диагностики неисправности dtc p0340 датчик положения распредвала
