Процедура диагностики неисправности

1.アース取付状態の点検

キースイッチをOFFにする。

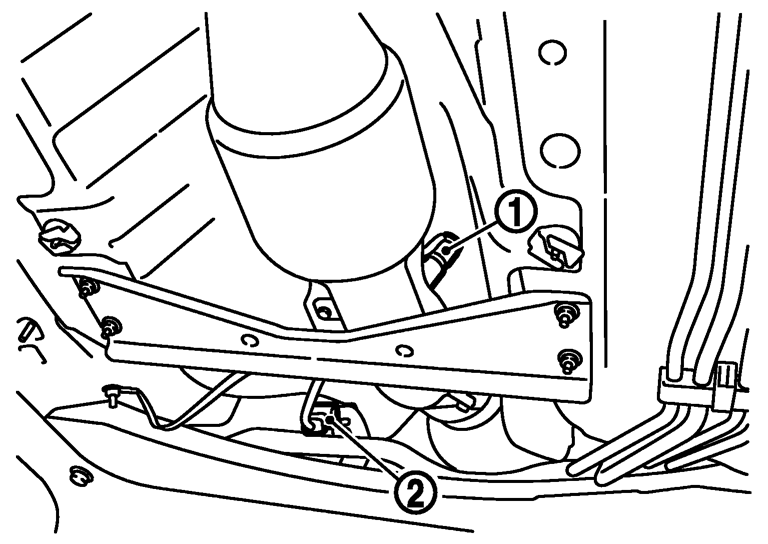

アース（1）取付状態を点検する。アース点検を参照。

点検結果

OK>>2へ

NG>>アースの取付状態を修復する。

2.O2センサ2電源回路の点検

O₂センサ2（1）のハーネスコネクタ（2）を外す。
キースイッチをONにする。

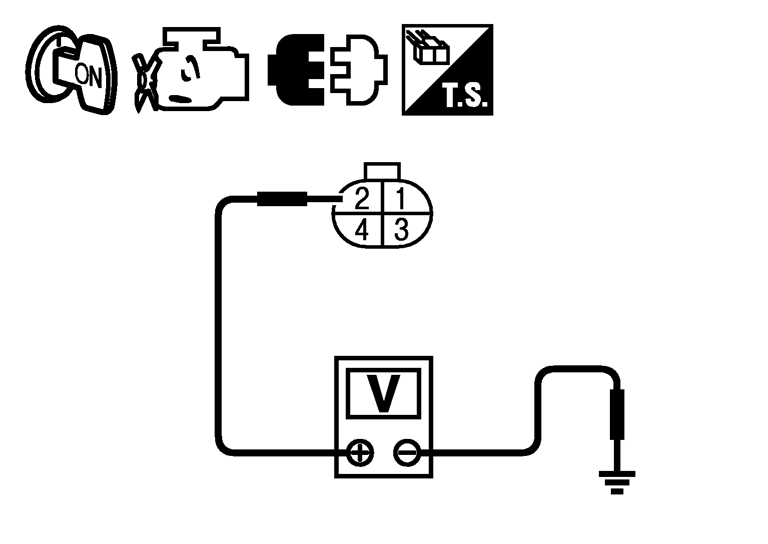

CONSULT-IIIまたはテスタを用いて、O₂センサ2の2番端子とアース間の電圧を点検する。

電圧値：バッテリ電圧

点検結果

OK>>4へ

NG>>3へ

3.不具合箇所の検出

下記項目を点検する。

ハーネスコネクタE15、F1
IPDM E/RハーネスコネクタE13
10Aヒューズ
O₂センサ2とヒューズ間のハーネスの断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。

4.O2センサ2ヒータ出力信号回路の断線、短絡の点検

キースイッチをOFFにする。
ECMハーネスコネクタを外す。
配線図を参考に、ECM5番端子とO₂センサ2の3番端子間のハーネスの導通を点検する。
導通あり
ハーネスの短絡についても点検する。

点検結果

OK>>5へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。

5.O2センサ2ヒータの点検

構成部品点検を参照。

点検結果

OK>>6へ

NG>>異常のあるO₂センサ2を交換する。

6.間欠不具合の点検

故障診断−間欠不具合を参照。

>>点検終了
