Процедура диагностики неисправности dtc p0135 датчик o2 1 нагревателя

Процедура диагностики неисправности



 1.O2センサ1電源回路の点検
  1. キースイッチをOFFにする。

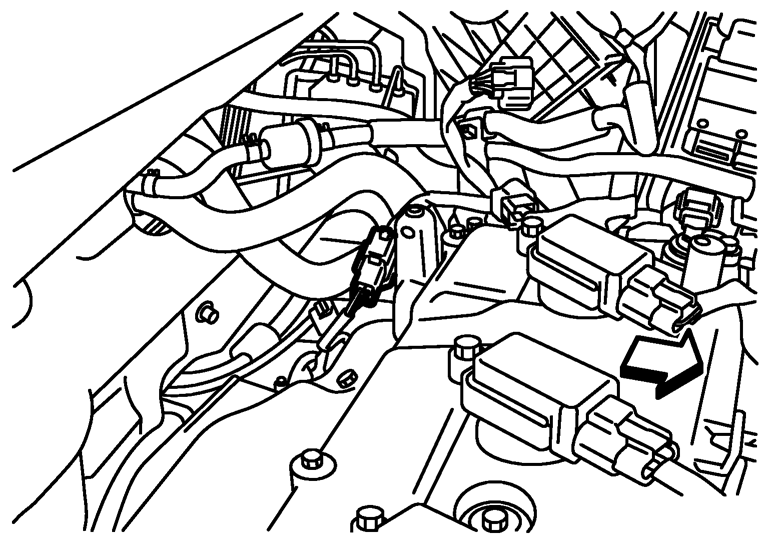

  2. O2センサ1のハーネスコネクタを外す。
    • ：車両前方

  3. キースイッチをONにする。
  4. CONSULT-IIIまたはテスタを用いて、O2センサ1の2番端子とアース間の電圧を点検する。

    電圧値：バッテリ電圧

点検結果

OK>>3へ

NG>>2へ


 2.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタE15、F1
  • IPDM E/RハーネスコネクタE13
  • 10Aヒューズ
  • O2センサ1とヒューズ間のハーネスの断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 3.O2センサ1出力信号回路の断線、短絡の点検
  1. キースイッチをOFFにする。
  2. ECMハーネスコネクタを外す。
  3. 配線図を参考に、ECM3番端子とO2センサ1の3番端子端子間のハーネスの導通を点検する。
    導通あり

  4. ハーネスの短絡についても点検する。
点検結果

OK>>4へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。


 4.O2センサ1ヒータの点検
構成部品点検を参照。
点検結果

OK>>5へ

NG>>O2センサ1を交換する。


 5.間欠不具合の点検
故障診断−間欠不具合を参照。

>>点検終了
