Процедура диагностики неисправности

1.アース取付状態の点検

キースイッチをOFFにする。
アース（1）の取付状態を点検する。アース点検を参照。

点検結果

OK>>2へ

NG>>アースの取付状態を修復する。

2.水温センサ電源回路の点検

キースイッチをOFFにする。

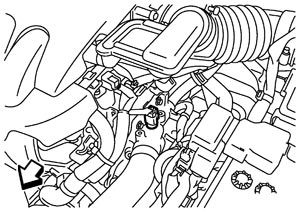

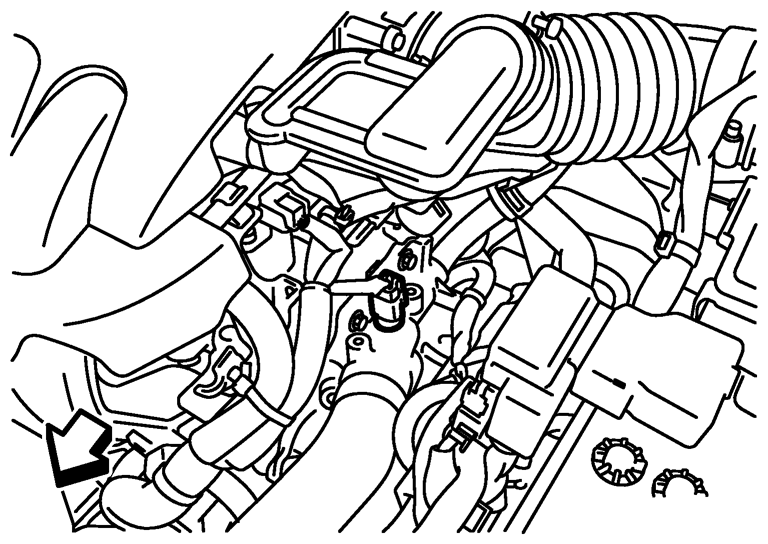

：車両前方

水温センサのハーネスコネクタを外す。
キースイッチをONにする。

CONSULT-IIIまたはテスタを用いて、水温センサ1番端子とアース間の電圧を点検する。

電圧値：約5V

点検結果

OK>>3へ

NG>>ハーネスまたはコネクタの断線または短絡を修理する。

3.水温センサアース回路の断線、短絡の点検

キースイッチをOFFにする。
ECMのハーネスコネクタを外す。
配線図を参考に、水温センサ2番端子とECM44番端子間のハーネスの導通を点検する。
導通あり
ハーネスの短絡についても点検する。

点検結果

OK>>4へ

NG>>ハーネスまたはコネクタの断線または電源への短絡を修理する。

4.水温センサの点検

構成部品点検を参照。

点検結果

OK>>5へ

NG>>水温センサを交換する。

5.間欠不具合の点検

故障診断−間欠不具合を参照。

>>点検終了
