Процедура диагностики неисправности
2.フューエルインジェクタ回路の機能点検
CONSULT-IIIを使用する場合- エンジンを始動する。
- CONSULT-IIIの“アクティブテスト”モードで“パワーバランス”を実施する。
瞬間的なエンジン回転数の低下を生じないシリンダはあるか？
YES>>4へ
NO>>点検終了
3.フューエルインジェクタ回路の機能点検
CONSULT-IIIを使用しない場合- エンジンを始動する。

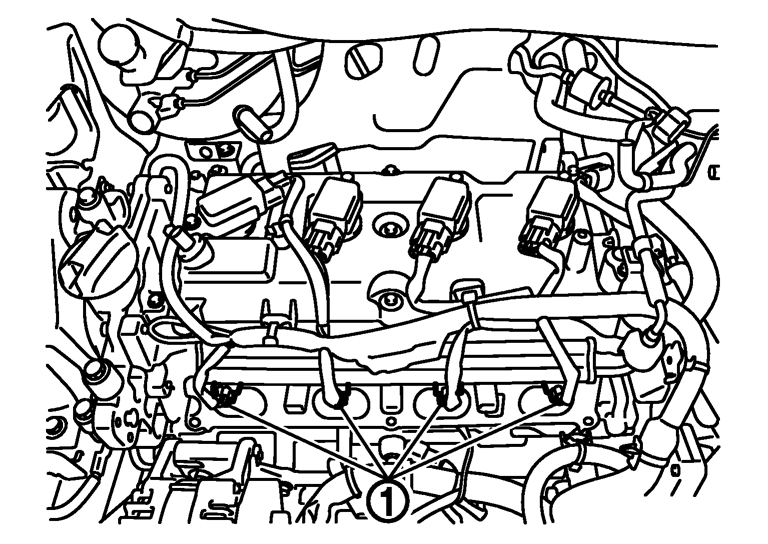

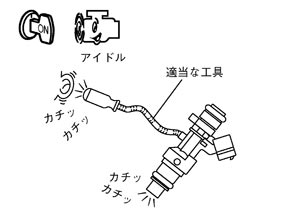

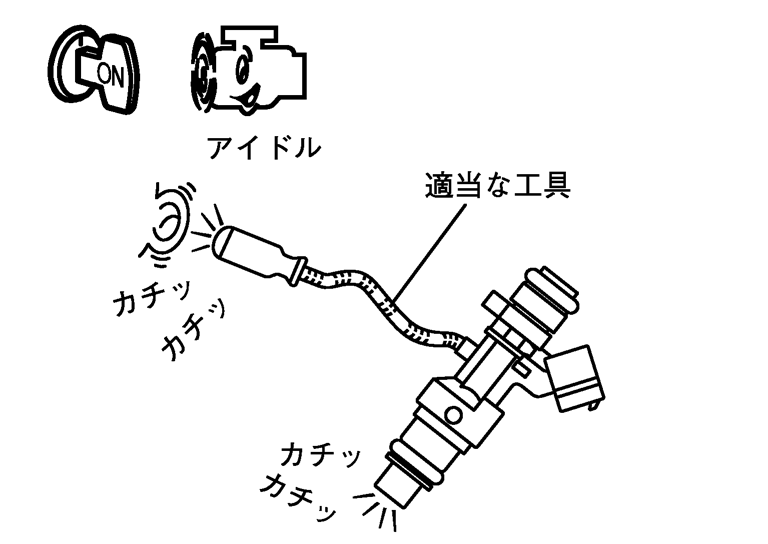

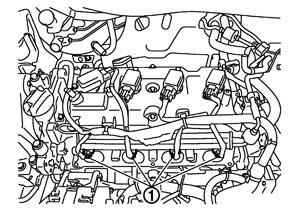

- サウンドスコープ、マグネットハンド、貫通ドライバなどの適切な工具を使用し、各シリンダのフューエルインジェクタの作動音を確認する。
カチカチ音が発生するか？
YES>>点検終了
NO>>4へ

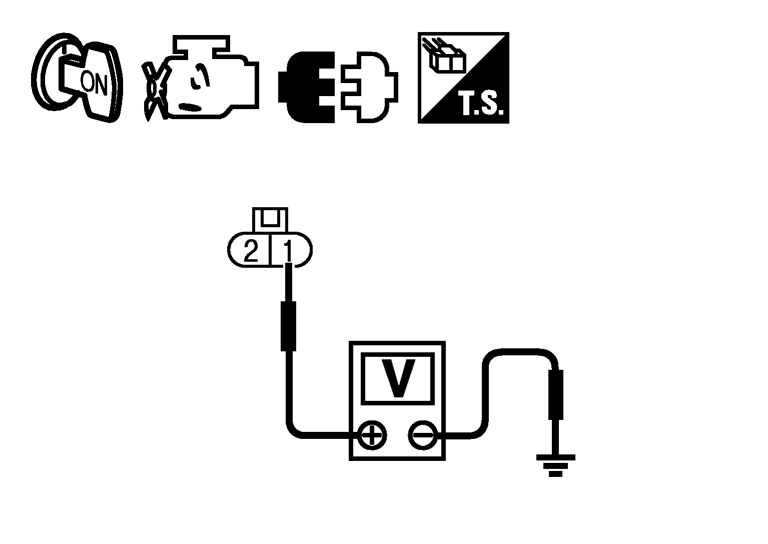

5.不具合箇所の検出下記項目を点検する。
>>ハーネスまたはコネクタの断線または短絡を修理する。
- ハーネスコネクタE15、F1
- IPDM E/RハーネスコネクタE13
- 10Aヒューズ
- フューエルインジェクタとヒューズ間のハーネスの断線および短絡
>>ハーネスまたはコネクタの断線または短絡を修理する。
6.フューエルインジェクタ出力信号回路の断線、短絡の点検- キースイッチをOFFにする。
- ECMハーネスコネクタを外す。
- 配線図を参考に、フューエルインジェクタ2番端子とECM25番、29番、30番、31番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>8へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
