Процедура диагностики неисправностей электромагнитного клапана управления продувкой испарителя

Процедура диагностики неисправности



 1.EVAPパージコントロールソレノイドバルブ回路の機能点検
CONSULT-IIIを使用する場合
  1. キースイッチをOFFにする。
  2. EVAPパージコントロールソレノイドバルブに接続されているパージホースを外す。
  3. キースイッチをONにし、CONSULT-IIIの“アクティブテスト”モードの“EVAPパージS/V”を選択する。
  4. エンジンを始動し、アイドル回転させる。
  5. CONSULT-IIIで“Qu”または“Qd”を押しバルブ開閉率を変化させる。下記の条件下でパージホースにバキュームが存在するか点検する。

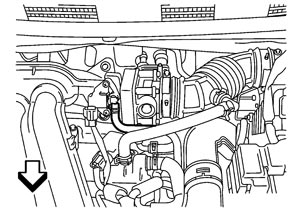

    • ：車両前方
      状態
      （EVAPパージS/Vの値）
      		バキューム
      0%
      		なし
      100%
      		あり


CONSULT-IIIを使用しない場合
  1. キースイッチをOFFにする。
  2. EVAPパージコントロールソレノイドバルブに接続されているパージホースを外す。
  3. エンジンを始動し、冷却水温が適温になるまで暖機する。
  4. 下記の条件下でパージホースにバキュームが存在するか点検する。
    • ：車両前方
      状態
      		バキューム
      アイドル回転
      		なし
      約2000 rpm
      		あり

点検結果

OK>>2へ

NG>>4へ


 2.EVAPパージ通路の点検
EVAPパージ通路（パイプ、ホース、フューエルタンクおよびEVAPキャニスタ）にヒビや誤った接続がないか点検する。EVAPパージライン配管図を参照する。
点検結果

OK>>3へ

NG>>修復または再接続する。


 3.EVAPキャニスタの点検
構成部品点検を参照する。
点検結果

OK>>点検終了

NG>>EVAPキャニスタを交換する。


 4.EVAPパージコントロールソレノイドバルブ電源回路の点検
  1. キースイッチをOFFにする。
  2. EVAPパージコントロールソレノイドバルブのハーネスコネクタを外す。

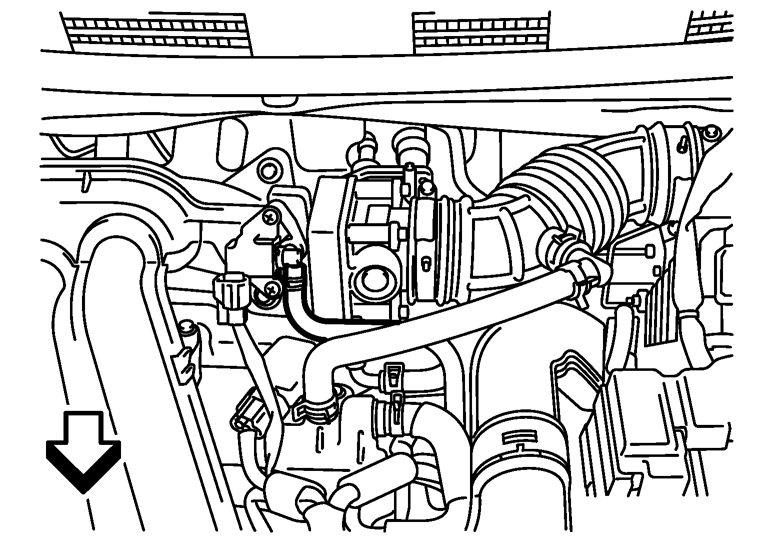

    • ：車両前方
  3. キースイッチをONにする。

  4. CONSULT-IIIまたはテスタを用いて、EVAPパージコントロールソレノイドバルブ1番端子とアース間の電圧を点検する。

    電圧値：バッテリ電圧

点検結果

OK>>6へ

NG>>5へ


 5.不具合箇所の検出
下記項目を点検する。
  • ハーネスコネクタE15、F1
  • IPDM E/RハーネスコネクタE14
  • 20Aヒューズ
  • EVAPパージコントロールソレノイドバルブとIPDM E/R間のハーネスの断線および短絡
  • EVAPパージコントロールソレノイドバルブとECM間のハーネスの断線および短絡

>>ハーネスまたはコネクタの断線または短絡を修理する。


 6.EVAPパージコントロールソレノイドバルブ出力信号回路の断線、短絡の点検
  1. キースイッチをOFFにする。
  2. ECMハーネスコネクタを外す。
  3. 配線図を参考に、ECM9番端子とEVAPパージコントロールソレノイドバルブ2番端子間のハーネスの導通を点検する。
    導通あり

  4. ハーネスの短絡についても点検する。
点検結果

OK>>
  • CONSULT-IIIを使用する場合7へ
  • CONSULT-IIIを使用しない場合8へ

NG>>ハーネスまたは コネクタの断線または短絡を修理する。


 7.EVAPパージコントロールソレノイドバルブの作動点検
CONSULT-IIIを使用する場合
  1. 外した全ハーネスコネクタを接続し直す。
  2. エンジンを始動する。
  3. CONSULT-IIIの“アクティブテスト”モードで“EVAPパージS/V”を実施する。エンジン回転数または、空燃比補正値がバルブ開度に応じて変化するかを点検する。
点検結果

OK>>9へ

NG>>8へ


 8.EVAPパージコントロールソレノイドバルブの点検
構成部品点検を参照する。
点検結果

OK>>9へ

NG>>EVAPパージコントロールソレノイドバルブを交換する。


 9.間欠不具合の点検
故障診断要領を参照する。

>>点検終了
