Процедура диагностики неисправности

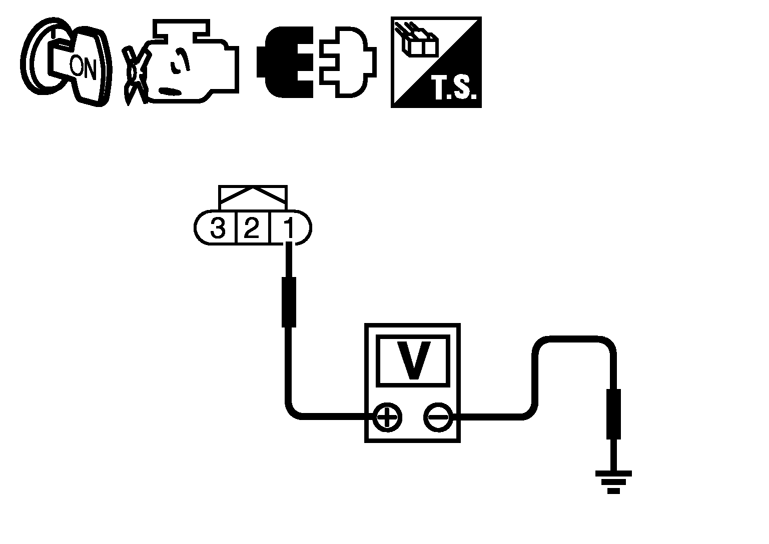

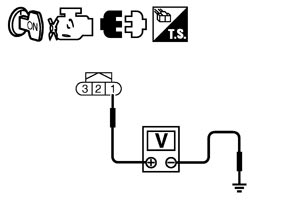

3.バッテリ電流センサ電源回路の点検-II- キースイッチをOFFにする。
- ECMのハーネスコネクタを外す。
- 配線図を参考に、バッテリ電流センサ1番端子とECM77番端子間の導通を点検する。
導通あり
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線を修理する。
4.バッテリ電流センサ電源回路の点検-IIIECMと下記各センサのハーネスコネクタを外し、配線図を参考に、下記端子間ハーネスの電源またはアースとの短絡を点検する。
OK>>5へ
NG>>ハーネスまたはコネクタの短絡を修理する。
| ECM端子 | センサ端子 | 配線図 |
| 74 | 冷媒圧力センサ電源3 | 配線図—RP/SEN— |
| 75 | クランクシャフトポジションセンサ電源1 | 配線図—POS— |
| 77 | バッテリ電流センサ電源1 | 配線図—CUR/SE— |
| 102 | アクセルペダルポジションセンサ2電源5 | 配線図—APPS2— |
点検結果
OK>>5へ
NG>>ハーネスまたはコネクタの短絡を修理する。
6.バッテリ電流センサ アース回路の断線、短絡の点検- キースイッチをOFF にする。
- ECM のハーネスコネクタを外す。
- 配線図を参考に、バッテリ電流センサの2番端子とECM68番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>7へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
7.バッテリ電流センサ 入力信号回路の断線、短絡の点検- 配線図を参考に、ECM58端子とバッテリ電流センサ の3番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>8へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
