Процедура диагностики неисправности
2.不具合箇所の検出下記項目を点検する。
>>ハーネスまたはコネクタの断線または短絡を修理する。
- ハーネスコネクタE15、F1
- IPDM E/RハーネスコネクタE14
- インテークバルブタイミングコントロールソレノイドバルブとIPDM E/R間のハーネスの断線および短絡
- ECMとIPDM E/R間のハーネスの断線および短絡
>>ハーネスまたはコネクタの断線または短絡を修理する。

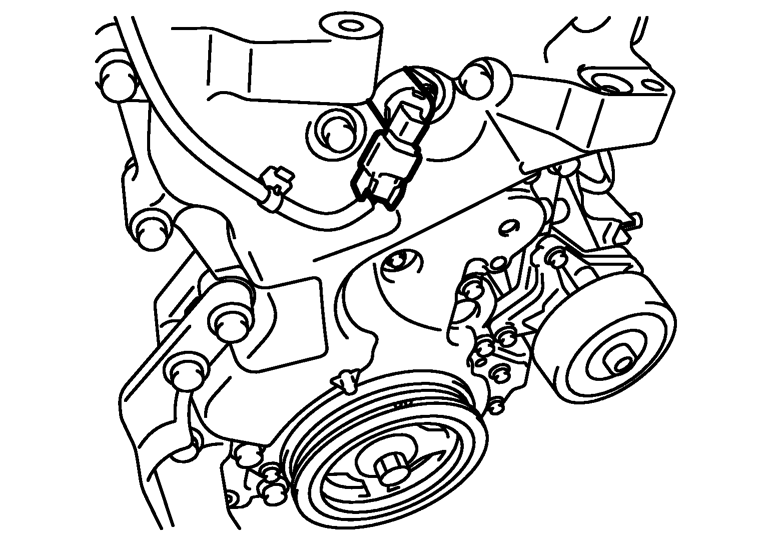

3.インテークバルブタイミングコントロールソレノイドバルブ出力信号回路の断線、短絡の点検- キースイッチをOFFにする。
- ECMハーネスコネクタを外す。
- 配線図を参考に、ECM73番端子とインテークバルブタイミングコントロールソレノイドバルブ2番端子間のハーネスの導通を点検する。
導通あり - ハーネスの短絡についても点検する。
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線または短絡を修理する。
