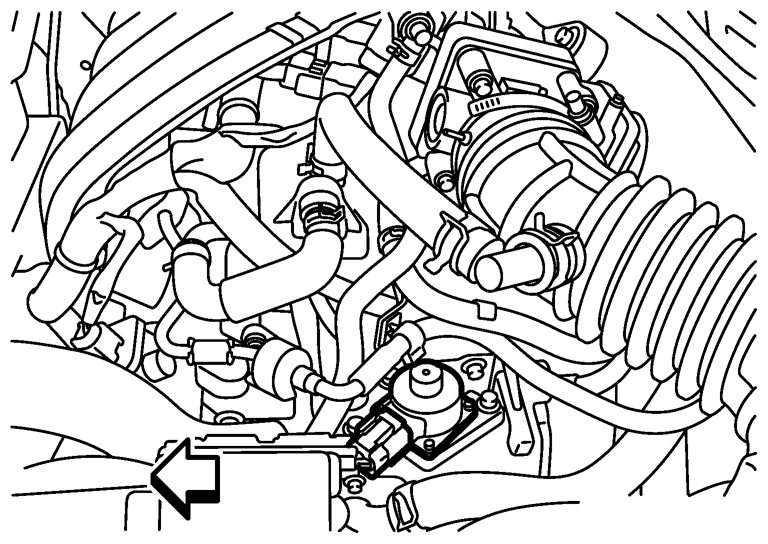

Процедура диагностики неисправности

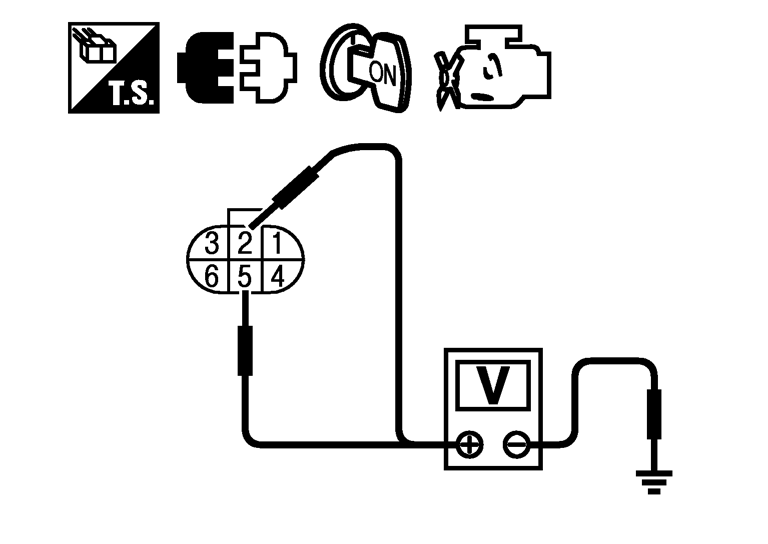

2.不具合箇所の検出下記項目を点検する。
>>ハーネスまたはコネクタの断線または短絡を修理する。
- ハーネスコネクタE15、F1
- IPDM E/R ハーネスコネクタ E14
- EGRコントロールバルブとIPDM E/R間のハーネスの断線および短絡
>>ハーネスまたはコネクタの断線または短絡を修理する。
3.EGRコントロールバルブ出力信号回路の断線、短絡の点検- キースイッチをOFFにする。
- ECMハーネスコネクタを外す。
- ECMとEGRコントロールバルブ間のハーネスの導通を点検する。
ECM端子番号 EGRコントロールバルブ端子番号 導通 12 1 あり 16 3 20 4 24 6 - ハーネス短絡についても点検する。
点検結果
OK>>4へ
NG>>ハーネスまたはコネクタの断線または電源への短絡を修理する。
