Опорное значение входного/выходного сигнала ECM

参考値は各端子とアース間の電圧を測定した値である。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。

★：パルス波形の平均電圧値（正確な波形はオシロスコープで測定する。）
端子番号	配線色	項目	測定条件	参考値

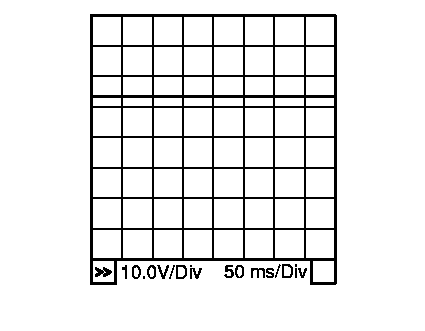

9	P	EVAPパージコントロールソレノイドバルブ	［エンジン回転中］暖機後アイドル回転エアコンスイッチ：OFF	バッテリ電圧（11 - 14 V）★

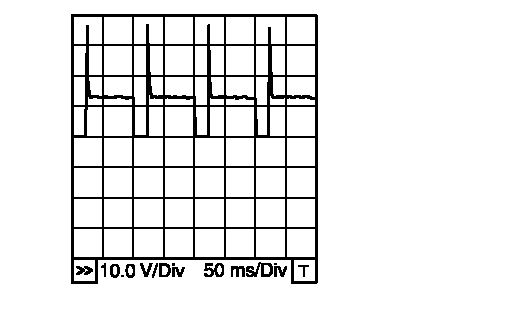

			［エンジン回転中］暖機後アイドル回転エアコンスイッチ：ON後約20秒以上経過後デューティ比：約10% 参考：電圧およびデューティ比は変化する。	バッテリ電圧（11 - 14 V）★

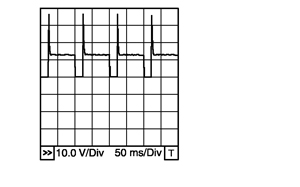

			［エンジン回転中］暖機後エンジン回転数：2,000 rpm デューティ比：約10% 参考：電圧およびデューティ比は運転状態により変化する。	バッテリ電圧（11 - 14 V）★
32	P	ECMリレー	［エンジン回転中］［キースイッチOFF］キースイッチOFF後数秒間	0 - 0.8 V
32	P	ECMリレー	［キースイッチOFF］キースイッチOFF後数秒間経過	バッテリ電圧（11 - 14 V）
105	G	ECM電源	［キースイッチON］	バッテリ電圧（11 - 14 V）

Опорное значение входного/выходного сигнала ECM, электромагнитный клапан управления продувкой испарителя
