Опорное значение входного/выходного сигнала ECM


データは参考値であり、各端子とアース間の電圧を測定したものである。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。

端子番号
配線色
項目
測定条件
参考値
1
GR
スロットルモータ(開)
[キースイッチ“ON”]
  • エンジン停止時
  • セレクトレバー:“D”
  • アクセルペダルを完全に踏み込んだ状態

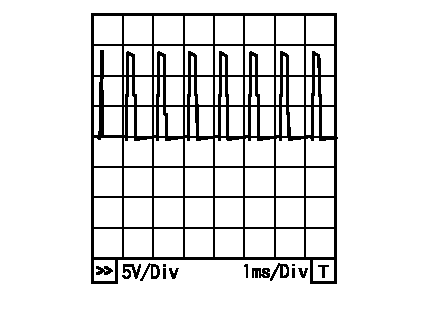

約2.2V★

2
SB
スロットルモータ電源
[キースイッチ“ON”]
バッテリ電圧
(11 - 14V)
4
BR
スロットルモータ(閉)
[キースイッチ“ON”]
  • エンジン停止時
  • セレクトレバー:“D”
  • アクセルペダルを離した状態

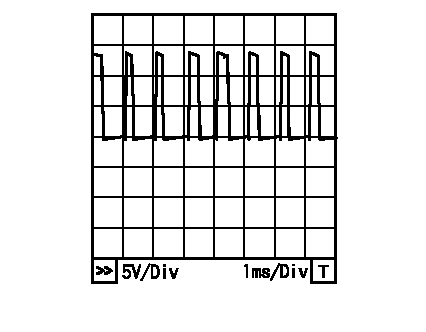

約1.8V★

15
Y
スロットルモータリレー
[キースイッチ“OFF”]
バッテリ電圧
(11 - 14V)
[キースイッチ“ON”]
0 - 1.0V
★:パルス波形の平均電圧値(正確な波形はオシロスコープで測定する。)
