Опорное значение входного/выходного сигнала ECM

参考値は各端子とアース間の電圧を測定した値である。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。

★：パルス波形の平均電圧値（正確な波形はオシロスコープで測定する。）
端子番号	配線色	項目	測定条件	参考値
32	P	ECMリレー	［エンジン回転中］［キースイッチOFF］キースイッチOFF後数秒間	0 - 0.8 V
32	P	ECMリレー	［キースイッチOFF］キースイッチOFF後数秒間経過	バッテリ電圧（11 - 14 V）
73	P	インテークバルブタイミングコントロールソレノイドバルブ	［エンジン回転中］暖機後アイドル回転	バッテリ電圧（11 - 14 V）

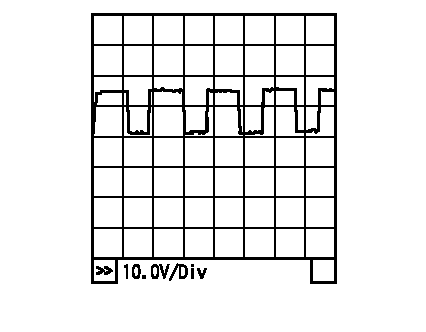

73	P	インテークバルブタイミングコントロールソレノイドバルブ	［エンジン回転中］暖機後エンジン回転数：2,000 rpmまで急速に上昇させた時	7 - 10 V★
105	G	ECM電源	［キースイッチON］	バッテリ電圧（11 - 14 V）
