Опорное значение входного/выходного сигнала ECM

参考値は各端子とアース間の電圧を測定した値である。
■ 注意 ■
入出力電圧を測定する場合は、ECMアース端子を使用しないこと。これによって、ECMのトランジスタを損傷させる可能性がある。ECM端子以外のアースを使用すること。

★：パルス波形の平均電圧値（正確な波形はオシロスコープで測定する。）
端子番号	配線色	項目	測定条件	参考値

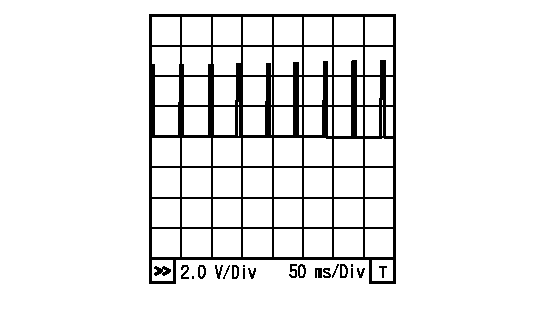

17 18 21 22	R LG G SB	点火信号#1 点火信号#2 点火信号#4 点火信号#3	［エンジン回転中］暖機後アイドル回転参考：パルス周期はアイドル回転数により変化する。	0 - 0.2 V★
17 18 21 22	R LG G SB	点火信号#1 点火信号#2 点火信号#4 点火信号#3	［エンジン回転中］暖機後エンジン回転数：2,500 rpm	0.4 - 0.5 V★
32	P	ECMリレー	［エンジン回転中］［キースイッチOFF］キースイッチOFF後数秒間	0 - 0.8 V
32	P	ECMリレー	［キースイッチOFF］キースイッチOFF後数秒間経過	バッテリ電圧（11 - 14 V）
105	G	ECM電源	［キースイッチON］	バッテリ電圧（11 - 14 V）
